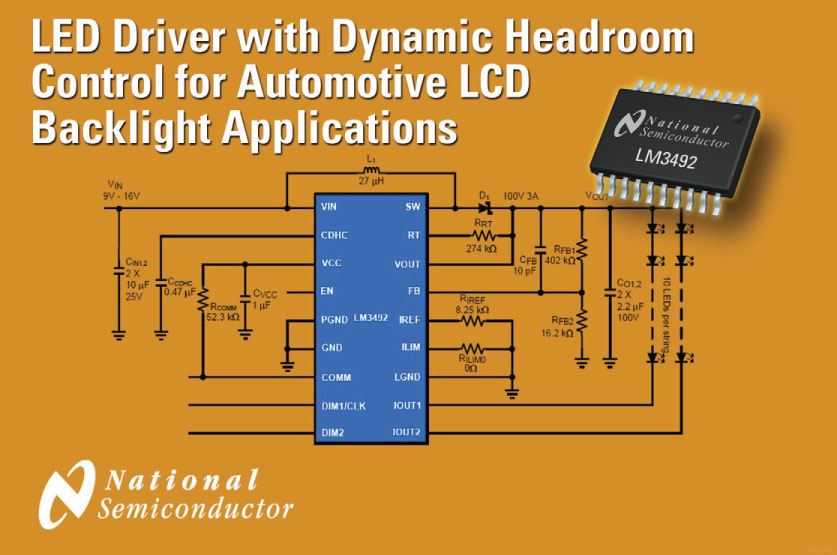

Podjetje National Semiconductor Corp. je danes objavilo svoj nov DHC (Dynamic Headroom Control ) LED gonilnik LM3492, ki natančno in učinkovito upravlja s tokom skozi dva LED niza, ki ju lahko neodvisno zatemnimo. LM3492, član NS-ove družine PowerWise® energetsko učinkovitih izdelkov, povečuje učinkovitost sistema in zmanjšuje kompleksnost in ceno sistema pri osvetljevanju LCD ozadij v avtomobilski industriji.
PowerWise gonilnik lahko istočasno poganja dva neodvisna niza LED diod
DHC krmilnik LM3492 dinamično prilagaja LED napajanje prek povratne zanke stikalnega regulatorja na najnižjo potrebno raven, ki zagotavlja optimalno učinkovitost sistema. Trije vgrajeni MOSFET tranzistorji zmanjšujejo ceno in kompleksnosti sistema.
Tehnične značilnosti LED gonilnika LM3492
Novi gonilnik LED nizov LM3492 podjetja National Semiconductors združuje boost pretvornik in dvokanalni tokovni regulator za učinkovit in poceni pogon in zatemnjevanje dveh neodvisnih LED nizov z največjo močjo 15W in izhodno napetostjo do 65V. Vgrajena tokovna regulatorja s sposobnostjo hitrega preklapljanja omogočata visoko frekvenco in ozko širino impulza signala pri zatemnjevanju, s čimer lahko dosežemo zelo visoko kontrastno razmerje do 1000:1. Tok skozi posamezni niz LED diod lahko nastavljamo od 50 mA do 200 mA, prek enega samega upora.
Da bi povečali učinkovitost, DHC samodejno prilagaja pogonske napetosti LED na najnižjo možno raven. DHC omogoča tudi enotno kosovnico za različno število LED v nizu, ki so potrebne za osvetlitvene plošče različnih velikosti, pri čemer se zmanjšata čas razvoja in cena.
LM3492 vključuje prilagodljiv COMM priključek, ki služi kot dvosmerni vhodno / izhodni priključek in je vmesnik za komunikacijo z zunanjim mikrokontrolerjem v zvezi z ukaznimi in diagnostičnimi funkcijami.
LM3492 je vgrajen v 20-pinsko termično izboljšano TSSOP ohišje. Za načrtovanje v WEBENCH® LED Designerju je že pripravljen na www.national.com/analog/webench. Za več informacij ali naročilo vzorcev obiščite www.national.com/pf/LM/LM3492.html.
LM3492 podjetja National Semiconductors je že na voljo in stane 1,75 $, LM3492Q s 1. stopnjo po AECQ-100 razvrščanju pa ima ceno 2,10 $ pri količini 1000 kosov.
National Semiconductor je predstavil DHC LED gonilnik za aplikacije osvetljevanja ozadja v avtomobilski industriji
