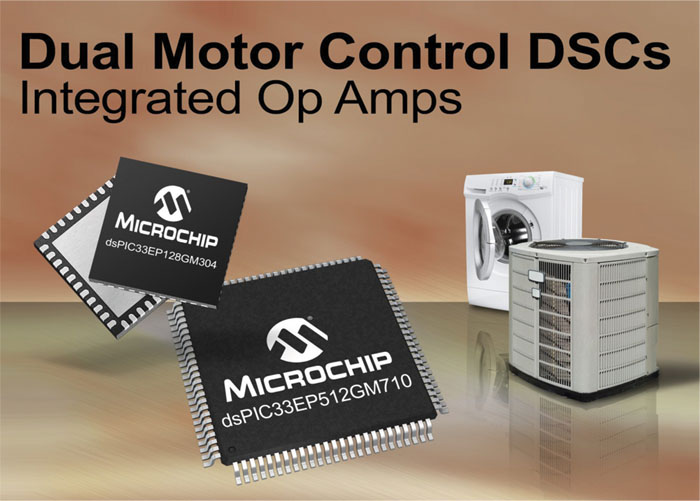

Microchip predstavlja novo dsPIC33 družino krmilnikov digitalnih signalov (DSC), družino dsPIC33EP512GM710. To je razširitev ponudbe Microchipovih dsPIC ® DSC portfelja ki dodaja višji nivo povezovanja v aplikacijah za krmiljenje motorjev. Nova družina DSC krmilnikov omogoča učinkovit nadzor dveh motorjev z dvanajst PWM kanali (6 parov) za krmiljenje motorjev, dvema 12-bitnima AD-pretvornikoma, več 32-bitnih vmesnikov za kvadraturne enkoderje in dva CAN modula. S takšno stopnjo integracije lahko družina dsPIC33EP512GM710 samostojno krmili delovanje dveh motorjev z enim samim mikrokontrolerjem, s čemer so stroški sistema močno optimizirani. Ta družina krmilnikov se lahko uporablja tudi kot komunikacijsko vozlišče v aplikacijah za avtomobilsko industrijo ali industrijske namene, za povezovanje s številnimi CAN vodili.
Ključna dejstva:
- Družina dsPIC33EP512GM710 digitalnih signalnih krmilnikov omogoča nadzor dveh motorjev, dvojno CAN komunikacijo in napredne senzorske vmesnike.
- Šest parov PWM generatorjev omogoča učinkovit nadzor dveh BLDC ali PMSM 3-faznih motorjev z enim samim DSC.
- Omogoča CAN komunikacijski most za sisteme z več CAN vodili.
- Integrirana natančnost analognega pretvornika omogoča napredne modele senzorjev.
Ta družina širi obstoječo družino dsPIC33EP s podporo v obliki 512 KB Flash pomnilnika, 48 KB RAM pomnilnika in štirih operacijskih ojačevalnikov (OP). Med druge funkcije te družine spada tudi okrepljena analogna funkcionalnost z dvema neodvisnima ADC moduloma , ki ju lahko nastavimo kot 10 –bitna AD pretvornika z 1,1 Msps (Mega vzorci na sekundo) in štirimi vezji za vzorčenje ali kot 12–bitna AD pretvornika s 500 ksps (kilo vzorci na sekundo) in enim vezjem za vzorčenje, ki podpirata do 49 kanalov. Ta analogna integracija omogoča napredne aplikacije senzorjev, ki zahtevajo DSP z več preciznimi analogno digitalnimi pretvorniki, z več vezji za vzorčenje in tudi z večjo procesno močjo. Družina dsPIC33EP512GM710 ima vgrajen tudi generator proženja periferije (Peripheral Trigger Generator, PTG) za izvajanje kompleksnih operacij periferije z visoko hitrostjo, ki prihrani število potrebnih programskih ciklov in zmanjšuje kompleksnost vgrajene programske opreme. Nova družina dsPIC33EP512GM710 omogoča učinkovitejšo in cenejšo izvedbo različnih aparatov, kot so klimatske naprave , pralni stroji, pomivalni stroji in hladilniki, pri avtomobilih ventilatorji, črpalke za gorivo, vodne črpalke in senzorji, v industrijski opremi pa pri stružnicah in tiskalnikih, vključno s stroji za vezenje, ter v drugih podobnih aplikacijah.
Družina dsPIC33EP512GM710 je podprta z Microchip dsPICDEM MCLV-2 razvojno ploščico (DM330021-2) in dsPICDEM MCHV-2 razvojnim sistemom (DM330023-2) z novim dsPIC33EP512GM706 za krmiljenje enega motorja in vgrajenim OP PIM (MA330033). Za aplikacije krmiljenja brez motorjev z dsPIC33EP512GM710 ponujajo nove PIM za splošno uporabo (MA330035), ki so na voljo za Microchipovo Explorer 16 razvojno ploščico (DM240001).
Nova družina digitalnih signalnih krmilnikov dsPIC33EP512GM710 MCU je v tem trenutku že na voljo za vzorčenje in redno proizvodnjo. Za več informacij obiščite spletno stran Microchip na http://www.microchip.com/get/V37V.
Opomba: Ime in logotip Microchip in dsPIC so registrirane blagovne znamke podjetja Microchip Technology Incorporated v ZDA in drugih državah. Vse druge blagovne znamke, ki so v prispevku omenjene, so last njihovih podjetij.
dsPIC® DSC za aplikacije v aparatih, industriji ter v avtomobilih
Microchip Technology Inc
