Standardi in predpisi za obvladovanje elektrostatike pri delu z elektrostatično občutljivimi elektronskimi komponentami.

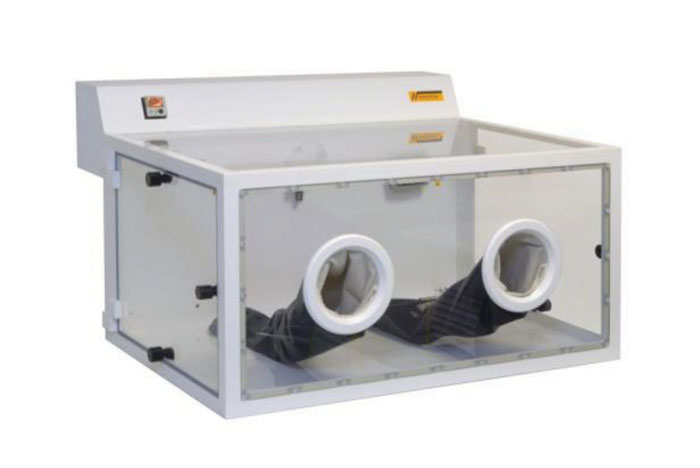

Obvladovanje elektrostatike
ESD okrajšava se pogosto uporablja, kadar nanese pogovor o elektrostatiki in elektroniki. Prevedeno pomeni okrajšava ESD elektrostatično razelektrevanje. Pojem je seveda preširok in presplošen, da bi določeval meje, ki so varne pri delu z elektronskimi komponentami, ki so elektrostatično občutljive. Zato je postavljen krovni standard IEC 61340-5-1 Izdaja 1.0 (2007-08), ki s priporočili postavlja zahteve za varno obvladovanje elektrostatike pri rokovanju z moderno elektrostatično občutljivo elektroniko, ki je v večini elektrostatično občutljiva.
Standard določa tri mejne vrednosti:
- telo osebe, ki rokuje z elektroniko naj ne bo nikoli naelektreno več kot 100 V,
- električna poljska jakost kjer je elektronika naj bo manjša od 10 kV/m (100 V/cm),
- kadar je blizu elektrostatično občutljive elektronike predmet in je na njegovi površini elektrostatična napetost 2.000 V, naj bo predmet oddaljen od elektronike več kot 30 cm.
- Odločitev o upoštevanju teh treh mejnih vrednosti elektrostatike ni enostranska. Meje obvladovanja elektrostatike so skupaj določili:
- uporabniki, kupci elektronskih komponent, …
- proizvajalci elektronskih komponent.
Proizvajalci načrtujejo in proizvajajo dovolj »močne« elektrostatično občutljive elektronske komponente (ESDS), da prenesejo energijo elektrostatičnih razelektritev in indukcijske vplive elektrostatičnih polj.
Merjenje elektrostatične napetosti in električne poljske jakosti
Elektrostatična napetost nastane zaradi kopičenje elektrostatičnega naboja na površini izolatorja ali izoliranega prevodnika. Površinski naboj na površini povzroči električno napetost predmeta proti »zemlji«. Izmerjena elektrostatična napetost je lahko nekaj 1.000 V pozitivne ali negativne polaritete.
Kot vsaka električna napetost, se da elektrostatična napetost izmeriti z V-metrom. Instrument je priklopljen z enim kontaktom na naelektren predmet, z drugim kontaktom mora biti instrument ozemljen. Merjenje elektrostatične napetosti (U) s takšno kontaktno metodo z dragim kontaktnim V-metrom je zelo točno .
Na sliki 3 vidite brezkonakten način merjenja elektrostatične napetosti posredno z merjenjem električne poljske jakosti na znani razdalji (npr. 2 cm) ob površini predmeta. Zaradi poznane razdalje merjenja instrument samodejno preračuna izmerjeno poljsko jakost (E) v napetost na površini (U). Takšen način merjenja je manj točen od kontaktnega merjenja, vendar je takšno merjenje še vedno dovolj dobro za merjenja »na terenu«.
