XV-9000 serija zagotavlja elektronski nadzor stabilnosti v vozilih in preprečuje njihovo prevračanje. Epson Toyocom Corporation, vodilni proizvajalec izdelkov iz kvarčnega kristala, je napovedal razvoj nove serije zanesljivih kompaktnih žiro-senzorjev (senzorji kotnih premikov), ki zdržijo temperature do 125 °C. Nova serija žiro-senzorjev XV-9000 je namenjena zaznavanju lege vozila med vožnjo v avtomobilski industriji. Prvi vzorci so na voljo že v septembru 2010. Predvidevajo, da bo redna proizvodnja stekla v decembru 2011.
Vse več je vozil, ki so standardno opremljena z napravami za varnejšo vožnjo, saj so pozivi k izdelavi bolj varnih vozi vse glasnejši. ZDA, Evropa in na Japonskem so uvedli zakonodajo o obvezni vgradnji aktivnih varnostnih sistemov kot je na primer elektronski nadzor stabilnosti (ESC) za odkrivanje drsenja in pravilnega obnašanja vozil. Poleg tega so proizvajalci vse bolj vgrajujejo pasivne varnostne ukrepe, kot so sistemi proti prevračanju, ki zaznavajo prevračanje vozila in stranske zračne blazine. Ti varnostni sistemi, ki morajo biti sposobni pravilno zaznati zdrs, prevračanje in druga nevarna obnašanja avtomobila, so pripeljali do velikega naraščanja povpraševanja po žiro-senzorjih, ki zaznavajo spremembe v zvezi z merjenjem kotne hitrosti.
Senzorji v novih XV-9000 serije so namenjeni prav tem potrebam. Z uporabo QMEMS *1 tehnologije za vgradnjo elementov iz kvarčnega kristala za zaznavanje v prvotno hammerhead strukturo je podjetju Epson Toyocom uspelo razviti zelo majhne senzorje, ki se odlikujejo po stabilnosti v širokem temperaturnem območju od -40 do 125 °C. Poleg tega je Epson Toyocom še povečal zanesljivost senzorja z diagnostičnim vezjem, ki odkriva morebitne napake v vsakem trenutku in ob zagonu. Senzorji prav tako dosegajo odlično odpornost na vibracije in preživetje udarcev (šoka) z optimizacijo elementov za zaznavanje in njihove podporne strukture.

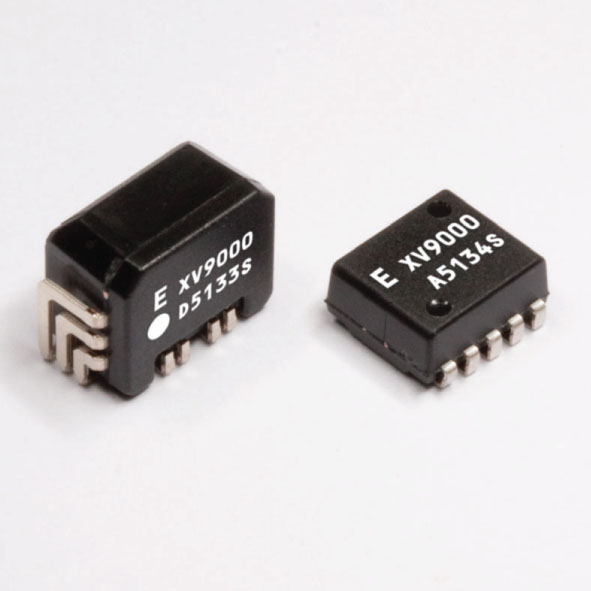

XV-9000 serijo sestavljajo štiri vrste senzorjev, vključno z dvema vrstama senzorjev odklona*2 (XV-9100LV in XV-9100LP), ki imajo območje zaznavanja +/- 100 °/s, in dve vrsti senzorjev stopnje prevračanja *3 (XV-9300LV in XV-9300LP), ki imajo območje zaznavanja +/- 300 °/s. Položaj tiskanega vezja, na katerem so nameščeni senzorji in s tem tudi zaznavanje na določeni osi so lahko različni, zato so tudi senzorji različnih vrst. »LP« ohišja so za zaznavanje v ravninski smeri, medtem ko so »LV« ohišja za zaznavanje v navpični smeri.
Epson Toyocom si bo še naprej prizadeval prispevati k večji varnosti v prometu z zagotavljanjem stabilnih in zanesljivih senzorjev kotnih premikov za uporabo v avtomobilski industriji.
Glavne značilnosti:
- delovanje vse do 125 °C, za vgradnjo v sam motor avtomobila,
- visoka zanesljivost, ki jo zagotavljajo s funkcijo diagnoze napak v nekem določenem trenutku in ob zagonu,
- stabilne karakteristike senzorjev in majhna ohišja po zaslugi kristalnih elementov za zaznavanje, ki izkoriščajo izvirno hammerhead strukturo,
- elementi za zaznavanje in podporne strukture zagotavlja visoko odpornost na vibracije in preživetja udarcev (šok, trčenje),
- na ohišju so uporabljeni J-lead priključki za povečano zanesljivost stikov,
- senzorji so narejeni v skladu AEC-Q100 standardom*4.
Slovarček
*1 QMEMS
Kratica QMEMS je kombinacija »Quartz«, kristalni material z odličnimi karakteristikami kot so odlična frekvenčna stabilnost in natančnost, ter »MEMS (mikro-elektro-mehanski sistem). QMEMS izdelki, ki so izdelani s pomočjo »microfabrication« procesa na kremenčevem kristalu namesto na polprevodniškem materialu, kot je to narejeno pri MEMS in nudijo visoko zmogljivost v kompaktnem ohišju. QMEMS je registrirana blagovna znamka Epson Toyocom.
*2 senzor odklona
*3 senzor prevračanja

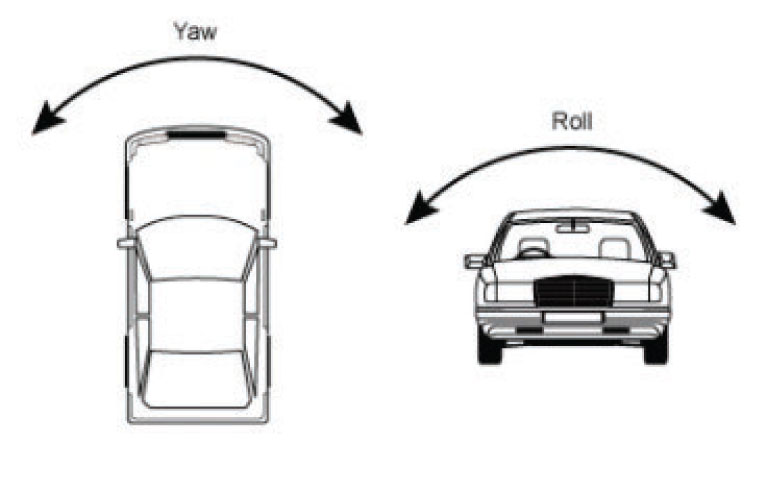

Kot je prikazano na sliki 1, je odklon rotacijsko gibanje okrog navpične osi vozila. Senzor stopnje odklona je žiroskopski senzor, ki meri kotno hitrost gibanja v smeri odklona vozila. Prevračanje je rotacijsko gibanje okoli vzdolžne osi vozila (spredaj-zadaj). Senzor prevračanja je žiroskopski senzor, ki meri kotno hitrost gibanja vozila v smeri prevračanja.
*4 AEC-Q100
Automotive Electronics Council (AEC) so ustanovili »Veliki Trije« proizvajalci avtomobilov v ZDA skupaj z ameriškimi proizvajalci avtomobilskih delov s ciljem, da določijo enotne standarde glede ustreznosti in zanesljivosti elektronskih komponent, ki se uporabljajo v avtomobilski industriji. AEC-Q100 se veliko uporablja v Evropi in Ameriki kot standard za polprevodniške in elektronske komponente, ki se uporabljajo v avtomobilski industriji.
O podjetju
Epson Corporation Toyocom je vodilno podjetje na področju izdelkov iz kvarčnih kristalov, ki so srce in pulz široke palete elektronskih izdelkov za široko porabo in industrijo. Z uporabo svoje inovativne hibridne tehnologije mikro izdelave kvarčnega kristala imenovane QMEMS, ponuja Epson Toyocom tehnološko strokovno znanje, v zvezi s časom, različnim zaznavanjem in optičnimi napravami in ohranja svoj vodilni položaj z zagotavljanjem specifičnih kombinacij in rešitev glede na zahteve naročnika.
Še več informacij lahko dobite na spletni strani EPSON EUROPE ELECTRONICS GmbH
