Podjetje Future Technology Devices International Limited (FTDI) je objavilo, da so odslej na voljo adapterji TTL-232RG družine za pretvornike iz USB na serijski TTL UART. TTL-232RG adapterji so nadgradnja obstoječe družine kablov podjetja FTDI iz USB na TTL, s čimer so ponudili nove različice za podporo širjenju nabora različnih nivojev vhodno-izhodnih napetosti.
Adapterji imajo vgrajeno tiskano vezje USB serijskega pretvornika v zaprtem standardnem USB priključku in pripravljeni za žično povezavo z asinhronim UART izhodom. Adapterji so namenjeni zagotavljanju USB povezljivosti znotraj aplikacije z UART serijskimi vrati. Adapterji zagotavljajo hitro in enostavno metodo za povezovanje med USB in UART z minimalnimi spremembami obstoječe programske opreme uporabnika.
Nabor adapterjev je na voljo za različne nivoje vhodno-izhodnih napetosti vključno z 1,8 V, 3,3 V, 5,0 V ali uporabniško določenih nivojev, tako da je mogoče realizirati UART vmesnik z napravami, kot so mikrokontrolerji, mikroprocesorji ali FPGA vezja na širokem območju napetostnih nivojev. Adapterji se napajajo iz USB vmesnika in imajo integrirane regulatorje napetosti, s čimer odpade potreba po načrtovanju zunanjega napajanja ali prilagajanja napetostnih nivojev. Poleg tega lahko adapterje uporabimo kot vir napajanja med 1,8 in 5,0 V za zunanja vezja.
TTL-232RG adapterji imajo vgrajeno integrirano vezje FTDI FT232R USB 2.0 na UART s pripadajočim vezjem v kabelskem USB priključku. FT232R upravlja s celotnim USB protokolom z napravo, kar pomeni, da uporabniku ni potrebno nikakršno poznavanje USB protokola. Vmesnik UART podpira prenos podatkov s hitrostjo do 3 Mb na sekundo. Z uporabo FTDI-jevega Virtual COM Port (VCP) gonilnika lahko uporabniki enostavno dostopajo do vmesnika UART prek navideznih serijskih COM vrat z obstoječimi aplikacijami programske opreme, zato spremembe obstoječe programske opreme niso potrebne. FTDI D2XX gonilniki so na voljo tudi za podporo razvoja aplikacij z uporabo visokih programskih jezikov. Brezplačni licenčni FTDI gonilniki vključujejo Microsoft WHQL certificirane gonilnike za Windows operacijski sistem, kot tudi gonilnike za Linux in Mac OS operacijska sistema. Vsi ti gonilniki so brezplačno na voljo za prenos iz http://www.ftdichip.com/FTDrivers.htm.
Vsi adapterji ustrezajo FCC / CE. Nabor kablov za povezavo USB z UART vključuje:

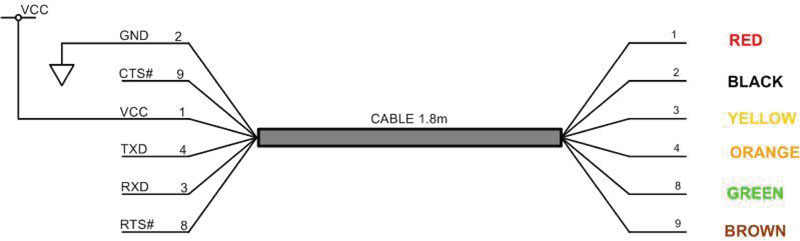

- TTL-232RG-VSW3V3-WE: USB kabel zaključen z žičnimi priključki za povezavo na UART, na 3,3 V napetostnem nivoju in 3,3 V / 50mA nazivne izhodne moči. Je že na voljo s ceno 21,07 $ za kos.
- TTL-232RG-VREG3V3-WE: USB kabel zaključen z žičnimi priključki za povezavo na UART, na 3,3 V napetostnem nivoju in 3,3 V / 250mA nazivne izhodne moči. . Je že na voljo s ceno 24,64 $ za kos.
- TTL-232RG-VREG1V8-WE: USB kabel zaključen z žičnimi priključki za povezavo na UART, na 1,8 V napetostnem nivoju V in 1,8 V / 100mA nazivne izhodne moči. Je že na voljo s ceno 24,64 $ za kos.
- TTL-232RG-VSW5V-WE: USB kabel zaključen z žičnimi priključki za povezavo na UART, na 5 V napetostnem nivoju 5 V / 450mA nazivne izhodne moči. Na voljo v avgustu.
- TTL-232RG-VIP-WE: USB kabel zaključen z žičnimi priključki za povezavo na UART, izhodni napetostni nivo lahko določi uporabnik. Adapterji so že na voljo s ceno od 19,45 $ za kos.
Dodatne informacije o različnih kablih so na voljo na http://www.ftdichip.com ali pri zastopniku za FTDI podjetju AX elektronika d.o.o. iz Ljubljane.
