Senzorsko glavo je priključena na ojačevalnik preko katerega nastavljamo senzor oz. dobivamo podatke o meritvi. Do vseh nastavitev enostavno dostopamo preko tipk na ojačevalniku (slika 4). Prikaz na 11 segmentnem LED prikazovalniku je zelo jasen, predvsem zaradi dobrega izpisa tekstovnih znakov, tako da dodatnih uporabniških navodil praktično ne potrebujemo (slika 6). Ojačevalnik omogoča shranjevanje do štirih (4) bank. Vsaka lahko nosi različne nastavitve merjenja. Preklop med bankami je enostaven in možen preko krmilnega ojačevalnika, ali s pomočjo digitalnih signalov
Opcijsko je v ponudbi računska enota ZX2-CAL, ki poveča funkcionalnost dveh merilnih senzorjev ZX2. Omogoča seštevanje (z možnostjo upoštevanja konstante) in odštevanje meritev dveh senzorjev (slika 7). Končni rezultat je možno izpisovati na prikazovalniku.
Primeri aplikacij
Primer 1: Merjenje višine
Že omenjeni algoritem za prilagajanje moči žarka in napredni HSDR-CMOS slikovni senzor omogoča stabilno merjenje tudi pri hitrem premikanju merjencev na linij (slika 8). Odzivni čas senzorja je 60µs in je odvisen od števila meritev, ki jih določimo za poprečenje.
Primer 2: Preverjanje razlike nivojev
Razliko nivojev v obliko končnega rezultata se poda s pomočjo računske enote. Tudi če se površina odlitkov razlikuje, to ne vpliva na stabilnost oz. točnost rezultata (slika 9).
Primer 3: Zaznavanje ukrivljenosti
S pomočjo več senzorjev v različnih točkah je moč zaznavati ukrivljenost površine z mikronsko natančnostjo, ki lahko nastane tudi zaradi neenakomernega segrevanja oz. ohlajanja materiala. Temperatura ima na merjenje skoraj zanemarljiv vpliv (0,02 %/°C za celotno merilno območje). Senzorska glava deluje v temperaturnem območju od 0 do 50°C (slika 10).
Primer 4: Določanje pozicije robotske roke
Zelo natančno je mogoče določati pozicijo premikajoče robotske roke, predvsem zaradi odzivnosti senzorja in ozkega snopa žarka (slika 11).

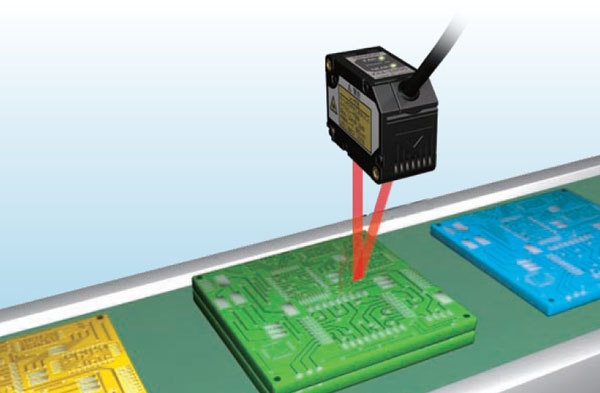

Primer 5: Merjenje na različnih barvnih površinah
Kljub različni barvi merjencev (recimo tiskanin) je meritev stabilna in je odstopanje višine mogoče zaznati z mikronsko natančnostjo (slika 12).
Primer 6: Merjenje debeline
S pomočjo računske enote ZX2-CAL med dvema merilnima senzorjema ZX2 se poda končni rezultat o debelini merjenca (slika 13).
Merilni laserski senzor Omron ZX2
