Merilniki moči in analizatorji omrežja so običajno izvedeni kot posebni moduli ali kot inštrumenti, ki imajo možnost povezave na krmilnike oziroma nadzorne sisteme preko analognih signalov(4-20mA, 0-10V) ali komunikacijskih protokolov(ModbusTCP, Modbus RT in drugih). Merilnik moči KL3403 pa je zasnovan tako, da ga je možno vstaviti v niz z ostalimi moduli iz nabora več kot 300 vhodno/izhodnih modulov Beckhoff. Glede na odprtost Beckhoff sistemov in možnosti povezav preko področnih vodil ga je mogoče uporabiti tako na PC krmilnikih kot na klasičnih krmilnikih različnih proizvajalcev.
Beckhoff 3-fazni merilnik moči KL3403 omogoča direktno merjenje faznih napetosti in tokov in izračunava trenutno moč, porabo energije, cos fi in frekvenco. Prav tako zaznava minimalne in maksimalne vrednosti tokov, napetosti in trenutne moči. Omogoča pa tudi merjenje enosmernih napetosti in tokov. Za merjenje tokov preko tokovnih transformatorjev so na voljo verzije s tokovnimi vhodi 1A(osnovna verzija), 5A, 20mA, 60mV(shunt) in druge. Parametriziranje modula je možno s konfiguracijskim programom KS2000, pa tudi preko PLC programov.
Primer povezave na sliki 1 prikazuje možnost merjenja na trifaznih porabnikih. Tokovni transformatorji so vezani v zvezdo. Pri izvedbi povezave je potrebno biti posebno pozoren na priklop sekundarnih priključkov tokovnih transformatorjev, saj nekateri proizvajalci ne dovoljujejo delovanja le-teh brez obremenitve.
Primer povezave na sliki 2 prikazuje merjenje interne porabe področnega vmesnika Ethernet BK9000, merjenje porabe vhodno/izhodnega dela in merjenje porabe na AS-i napajalnem modulu KL9528. Za ta primer je uporabljen modul KL3403-0010 s tokovnimi vhodi 5A.
Za povezavo na spremenljivke PLC programa je na razpolago šest vhodnih in šest izhodnih spremenljivk. Po štiri torej za vsak kanal(fazo), glej tabelo 1.

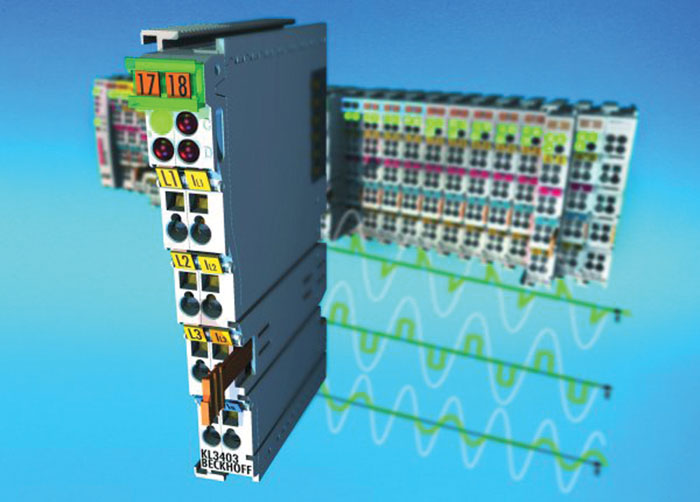

Merilni modul Beckhoff KL3403
