Microchip utrjuje svojo vodilno vlogo pri razvoju 8-bitnih mikrokontrolerjev z novo, inovativno razvojno platformo. Microchip je napovedal širitev razvojne platforme za njegov naraščajoč nabor inovativnih 8-bitnih PIC® mikrokontrolerjev (MCUs) s “Core-Independent Peripherals” (CIP).
Oblikovalci lahko združujejo te gradnike za opravljanje samostojnih funkcij v aplikacijah in jih je mogoče v notranjosti povezati z vse večjim številom integriranih inteligentnih analognih perifernih naprav. Ker se te funkcije deterministično in zanesljivo izvajajo v strojni in ne v programski opremi mikrokontrolerja, CIP omogočajo takšno delovanje sistema, ki daleč presega zmogljivosti tradicionalnih mikrokontrolerjev. Obenem uporabnikom omogočajo, da se hitro odzivajo na spreminjajoče se tržne razmere z minimalnim preoblikovanjem programske koda in zelo kratkimi cikli preverjanja.
Ključna dejstva:
- Razvojna platforma pospeši oblikovanje funkcij v aplikacijah, ki uporabljajo napredne CIP periferne enote in so odslej na voljo v 8-bitnih PIC® mikrokontrolerjih
- Nova različica brezplačnega MPLAB® konfiguratorja programske kode (MCC) omogoča nastavitev posameznih ali več CIP enot za delovanje sistema na visoki ravni s samo nekaj kliki
- Dodane so tri nove ploščice za začetni nivo, za preverjanje ustreznosti koncepta in za celovit razvoj z mešanimi signali
- Združljivost z razvojnimi orodji tretjih dobaviteljev podpira enostavnost razširitev.
Da bi še dodatno skrajšali čas razvoja z uporabo mikrokontrolerjev naslednje generacije, so pri Microchipu izdali še novo različico 3.0 z MPLAB® konfiguratorja programske kode (MCC), ki je najnovejša različica Microchipovega brezplačnega grafičnega programskega okolja in zraven dodali še tri nove razvojne plošče. Razvojna ploščica z imenom “Radovednost” (Curiosity) je na začetniški ravni, vendar vseeno stroškovno učinkovito orodje, ki poleg možnosti za enostavno zunanjo povezljivost vsebuje tudi integriran programator in razhroščevalnik. Razvojno orodje Explorer 8 je najprimernejše orodje za hitro preverjanje pravega koncepta z obsežno integracijo in podporo za najrazličnejše 8-bitne PIC mikrokontrolerje. PICDEM ™ Lab II pa je čudovito orodje za celovit razvoj in eksperimentiranje, s poudarkom na analognih in mešanih signalih. Če to razvojno platformo kombiniramo s prej omenjeno “Core-Independent Peripherals” (CIP) periferijo (periferija, ki ni odvisna od procesorskega jedra), lahko skupni čas oblikovanja bistveno zmanjšamo.
Vsako izmed teh štirih omenjenih orodij je zasnovano tako, da je združljivo z Microchipovim integriranim razvojnim okoljem MPLAB® X, ki je že vrsto let brezplačno na voljo in da se lahko še utrjuje prek bogatega Microchipovega ekosistema, vključno z razvojnimi partnerji, kot so Mikroelektronika in Digilent. Ta platforma oblikovalcem omogoča hitro in intuitivno preskočiti klasični razvoj 8-bitne PIC MCU periferne arhitekture z uporabo programske opreme, zaradi česar je funkcije in aplikacije zdaj še lažje zgraditi.
MPLAB Code Configurator skrajša zagonski čas z zmanjšanjem obsega obremenjujočega listanja in raziskovanja tehnične dokumentacije preverjanja izvajanje kode, medtem ko strojna CIP periferija popolnoma odpravi preverjanje funkcionalnosti v kompleksnih regulacijskih sistemih. Različica 3.0 tako omogoča inženirjem z le nekaj kliki konfigurirati posamezno periferno opremo in sistemske naloge na visoki ravni, ki združujejo več CIP. MCC 3.0 dodaja tudi podporo za knjižnice Microchip, kot so TCP/IP, uporabniški LIN gonilniki ter serijski bootloaderji, s širitvenimi načrti za prihodnost, kjer bodo v takšni obliki na razpolago tudi mTouch® kapacitivno zaznavanje dotika, USB in RF protokoli. Poleg tega Microchip načrtuje razvoj takšnega Software Development Kit-a, ki bo oblikovalcem omogočal dodajanje svojih lastnih “pogosto uporabljenih” 8 in 16-bitnih odsekov programske kode in/ali knjižnic v MCC 3.0, za enostavnejšo integracijo in konfiguracijo.

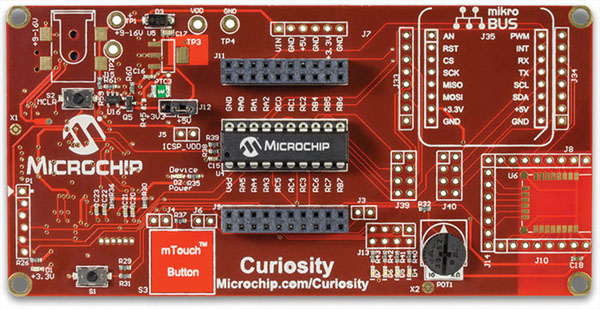

Ploščica Curiosity je stroškovno učinkovita, popolnoma integrirana 8-bitna razvojna platform, namenjena uporabnikom, ki se s tem srečajo prvič, oblikovalcem in vsakomur, ki išče s funkcijami bogato razvojno ploščico za hitro načrtovanje prototipov. Ta ploščica podpira 8-bitne PIC mikrokontrolerje v 8, 14 ali 20-pinskih PDIP ohišjih, razporeditev elementov na ploščici in zunanji priključki pa nudijo popoln dostop do CIP periferije vsakega uporabljenega mikrokontrolerja. Med zunanjimi priključki najdemo tudi konektor z mikroBUS ™ vodilom, ki omogoča enostavno “Click” priključitev več kot 100 različnih ploščic z dodatki, ki jih izdeluje Mikroelektronika, ter podnožje na ploščici tiskanega vezja, ki uporabnikom omogoča enostavno dodajanje Microchipovega RN4020 Bluetooth® LE modula za komunikacijo.

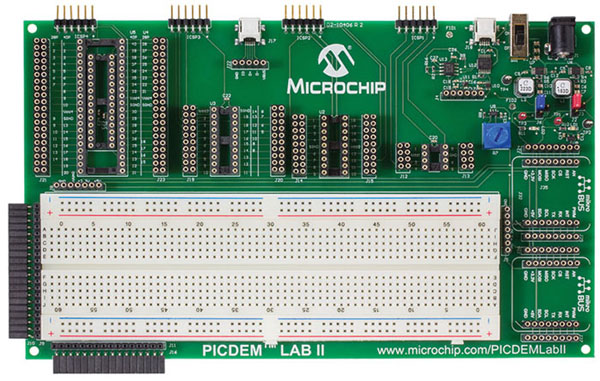

PICDEM Lab II je orodje, namenjeno razvoju in izobraževanju, ki uporabnikom ponuja veliko prototipno ploščico, s katero je mogoče z lahkoto eksperimentirati z različnimi vrednostmi in konfiguracijami zunanjih analognih signalov in pogonskih komponent za optimizacijo sistema. Ta prilagodljivost odpravlja težave in stroške z načrtovanjem prototipnega tiskanega vezja po meri v zgodnjih fazah projekta. Ploščica PICDEM Lab II je poleg tega tudi modularna, kar uporabnikom omogoča oblikovanje sistema z enim ali več PIC mikrokontrolerji istočasno. Povezave izven čipa se lahko izvedejo na kateri koli način, ki uporabniku ustreza, možnosti razširitev izven same ploščice pa poleg sistema nastavljivih priključkov vključujejo tudi več vmesnikov po industrijskih standardih. Med povezavami najdemo dve vtičnici za Click board dodatke podjetja Mikroelektronika, 16-pinski konektor za LCD modul in 20-pinski uporabniški konektor za lastne dodatne ploščice. Microchip ponuja več laboratorijev za pomoč uporabnikom, da lahko čim prej začnejo z delom, od enostavne konfiguracije mikrokontrolerja pa vse do naprednejših projektov s pretvorniki in avdio ojačevalniki razreda D.

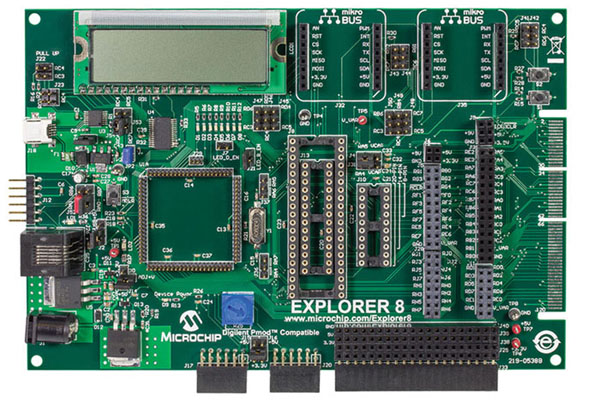

Explorer 8 omogoča širok spekter funkcij za 8-bitne mikrokontrolerje, vključno z vmesniki med človekom in računalnikom, pretvorniki za napajanje, Internet stvari, baterijsko polnjenje in še v mnogih drugih aplikacijah. Prav tako ima največjo kapaciteto glede možnosti za širitev v Microchipovih 8-bitni liniji dodatnih ploščic, z dvema vmesnikoma Digilent Pmod ™, dve vtičnice za Click board dodatke proizvajalca MikroElektronika in dveh razširitvenih konektorjev za priključitev drugih dodatkov, ki jih lahko razvije uporabnik, če njegov razvoj potrebuje spremembe . Explorer 8 podpira tudi Microchip standardne PICkit ™ 3, MPLAB ICD 3 in MPLAB REAL ICE ™ programatorje – razhroščevalnike.
Brezplačni MPLAB Code Configurator Različica 3.0 je sedaj že na voljo in si ga lahko naložite kot Beta različico. Razvojna ploščica Curiosity (DM164137) je na voljo za 20 $, Development Kit Explorer 8 (DM160228) lahko kupite za 75$, Lab Development Board PICDEM II (DM163046) pa za 100 $.
Za več informacij obiščite Microchipovo spletno stran ali kontaktirajte Microchip: http://www.microchip.com/CIP-090915a
Opomba: Ime in logotip Microchip sta registrirani blagovni znamki podjetja Microchip Technology Incorporated v ZDA in drugih državah. Vse druge blagovne znamke, ki so morda tu omenjene, so last njihovih podjetij.
