Microchip je najavil družino DSC6000, ki so Mikro-Elektro-Mehanični-Sistemi (MEMS) oscilatorji. Nova družina predstavlja najmanjše MEMS MHz oscilatorje z najnižjo porabo preko celotnega frekvenčnega območja od 2 kHz do 100 MHz.
Ključna dejstva:
- MEMS oscilatorji omogočajo zanesljivost enakovredno polprevodnikom in odlično frekvenčno stabilnost preko širokega frekvenčnega področja
- Uporaba oscilatorjev vključuje nosljivo elektroniko, IoT in elektroniko, ki se nahaja pod pokrovom avtomobilskega motorja
- Dosegajo manj kot polovični tok porabe oscilatorjev, ki so do sedaj trošili najmanj
- Zdrži 500-krat višje udarce in 5-krat višje vibracije, kot kvarčni oscilator
DSC6000 MEMS oscilatorji z enim izhodom so odlična izbira za uporabo kot vir takta v majhnih, baterijsko napajanih napravah, kot je nosljiva elektronika, ali Internet Stvari (IoT), kjer so majhnost in nizka poraba in visoka zanesljivost bistvenega pomena. Prav tako so narejeni glede na stroge zahteve glede mehanske trajnosti in zanesljivosti znotraj Automotive Electronics Council standarda Q100 (AEC-Q100), zato so tudi primerni za uporabo pod pokrovom motorja.
Microchip-ovi DSC6000 oscilatorji se nahajajo v standardnem industrijskem 4-pin DFN ohišju dimenzij 1,6 x 1.2 mm do 7 x 5 mm, in porabijo samo 1,3 mA (tipično), več kot pol manj, kot oscilatorji s kvarčnim kristalom. Delujejo v širokem temperaturnem območju od -40o C do +85o C in imajo +/-25 ppm odstopanja preko celotnega temperaturnega območja. Lahko prenesejo 500-krat več udarcev in 5-krat več vibracij, kot kvarčni oscilator, s čemer zagotovijo stabilnost v večini okolij.
Microchip-ovo ClockWorks® spletno konfiguracijsko okolje razvijalcem omogoča enostaven izbor primernega oscilatorja glede na frekvenco, velikost ohišja, ppm in temperaturno območje in nato lahko zahtevajo vzorce tega oscilatorja preko istega spletnega orodja. TimeFlash programski KIT omogoča takojšnje programiranje z nastavitvijo OTP (one time programming) varovalk za enkratno programiranje v prazen DSC6000 čip in ga lahko naročite posebej.
Da bi lažje ovrednotili razvojno orodje, je Microchip-ov ClockWorks Configurator na voljo na spletnem naslovu clockworks.microchip.com/Timing. Microchip-ov TimeFlash Field Programming Kit, ki podpira DSC6000 družino je na voljo pri http://www.microchip.com/timeflash, njegova cena znaša med $130 do $350.
Razvojne plošče, ki so sprogramirane na željo kupca, so na voljo na zahtevo kupcev.
DSC60xx in DSC61xx so že v proizvodnji danes in na voljo v naslednjih velikostih ohišij: 1,6 x 1,2 mm; 2,0 x 1,6 mm; 2,5 x 2,0 mm in 4-pin VLGA; in 3,2 x 2,5 mm v 4-pin VDFN.
Za več informacij obiščite Microchip-ovo spletno stran: http://www.microchip.com/DSC6000
Opomba: Ime in logotip Microchip sta registrirani blagovni znamki podjetja Microchip Technology Incorporated v ZDA in drugih državah. Vse druge blagovne znamke, ki so morda tu omenjene, so last njihovih podjetij.

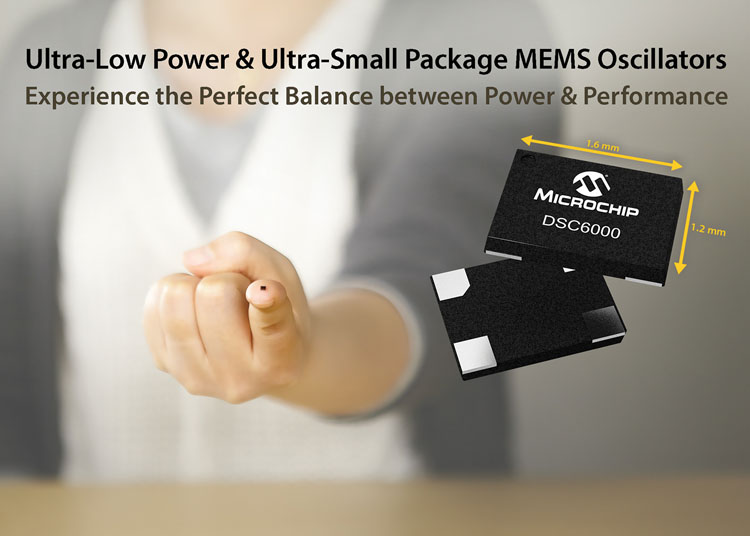

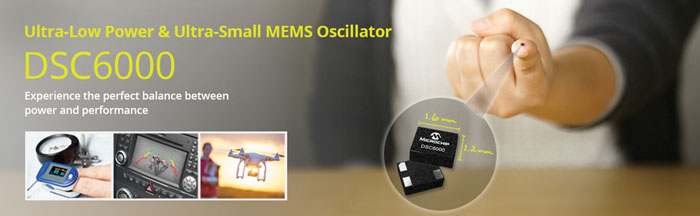

Najmanjši MEMS oscilator z najmanjšo porabo, družina DSC6000
