Z možnostjo spajkanja na tiskano vezje. Odlična zamenjava za tradicionalne kontaktorje, pri čemer prihrani prostor na tiskanem vezju in poenostavi montažo

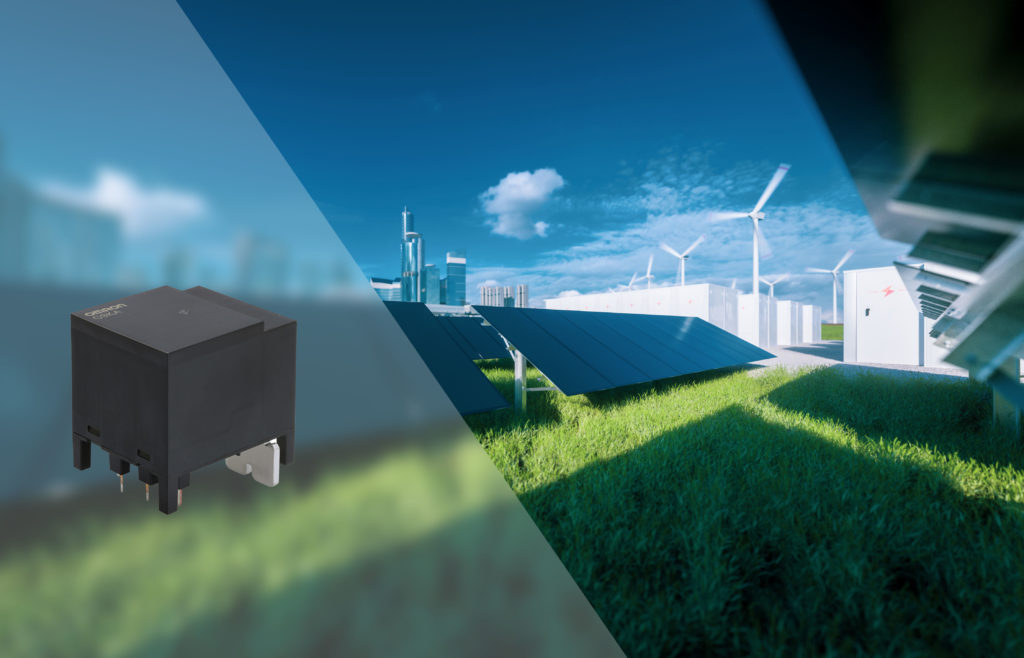

OMRON Electronic Components Europe [1] je predstavil rele 300 A 1000 V s pomožnim kontaktom, ki ponuja alternativo močnostnim elektromagnetnim kontaktorjem za montažo na tiskano vezje v sistemih za pretvorbo in krmiljenje moči. Z dimenzijami 56,7 mm x 61,0 mm in višino 58,4 mm ima predstavljeni G9KA-1A1B-E kompaktno obliko in omogoča enostavno spajkanje.
Releji v razponu od 30 A do 300 A se vse pogosteje izbirajo namesto konvencionalnih kontaktorjev v projektih industrijske avtomatizacije in elektrifikacije. Načrtovalci se odločajo zaradi njihove kompaktne dimenzije in hitre, učinkovite vgradnje s spajkanimi povezavami, da bi zagotovili sisteme, ki so cenovno dostopnejši, uporabnejši in zanesljivejši.
G9KA-1A1B-E podjetja OMRON je eden prvih močnostnih relejev na trgu, ki ponuja pomožni priključek, ki je običajno na voljo v kontaktorjih. Pomožni priključek odraža glavni stik in opravlja vloge, kot so varnostni indikator, krmilnik blokade, sprožilnik zaporedja ali logični signal za interakcijo z zunanjimi sistemi. Z navedenimi lastnostmi je G9KA-1A1B-E primeren za varnostno in krmilno preklapljanje na industrijskih, komunalnih in splošnih trgih pretvorbe energije. Uporablja se v industrijskih inverterjih, inverterjih za sončne elektrarne in sisteme za shranjevanje energije (ESS), hitrih polnilnikih za električna vozila (EV), napajalnikih (PSU) in neprekinjenih napajalnikih (UPS).
Glavni kontakt enopolnega enosmernega releja (SPST) je običajno odprt (NO). Pomožni kontakt 1A/30V je običajno zaprt (NC) in se odpre, ko se aktivira glavni kontakt. Glavno stikalo ima začetno upornost pod 0,2 mΩ, kar pomaga ohranjati učinkovitost sistema in zmanjšati notranje nastajanje toplote. G9KA-1A1B-E ima tudi notranjo strukturo z visoko stopnjo odvajanja toplote, kar zagotavlja izjemno zanesljivost in minimalno povečanje temperature TIV pri trajnem delovanju z visoko močjo.
G9KA-1A1B-E je zasnovan z kontaktno vrzeljo najmanj 4,0 mm in izpolnjuje nemški industrijski standard za avtomatske naprave za odklop omrežja v fotovoltaičnih napravah, ki je določen v VDE 0126. Pomožni kontakt izpolnjuje mednarodni varnostni standard IEC/EN 60947-4-1 in zagotavlja visoko zanesljivost z razcepljenimi priključki in minimalno nazivno življenjsko dobo 100.000 preklopov.
G9KA-1A1B-E razširja družino visokozmogljivih relejev OMRON za vgradnjo na ploščo, ki zdaj vključuje skupno osem različic z nazivnimi vrednostmi od 40 A do 300 A in od 250 V do 1000 V. Z največjim tokom in napetostjo 300 A in 1000 V ima G9KA-1A1B-E najvišjo nazivno vrednost, enakovredno enokanalnemu releju G9KA-1A-E, in je prvi v družini nad 50 A, ki ima pomožni kontakt.
