STMicroelectronics
STA516B zmore zagotoviti 2x200W ali 1x 400W.
STA516B je monolitni štirikanalni polprevodnik v “multipower” BCD-tehnologiji. Napravo je mogoče uporabljati v obliki dvojnega mostička ali pa jo rekonfigurirati tako, da priključite pin CONFIG na pin VDD, kot enojni mostiček z možnostjo dvojnega toka ali kot polovični mostiček z možnostjo polovičnega toka.
STA516B je zasnovan zlasti za izhodno stopnjo stereo digitalnega ojačevalnika z visokim izkoristkom. Zmore zagotoviti 200 W + 200 W v obremenitev 6 Ω s THD = 10 % pri VCC = 51 V ali, v enojni konfiguraciji BTL, 400 W v obremenitev 3 Ω s THD = 10 % pri VCC = 52 V.
Vhodni priključki imajo prag, ki je sorazmeren z napetostjo na kontaktu VL.
STA516B je namenjen avdio ojačevalnikom v HI-FI aplikacijah, kot so sistemi domačega kina, aktivni zvočniki in priklopne postaje.

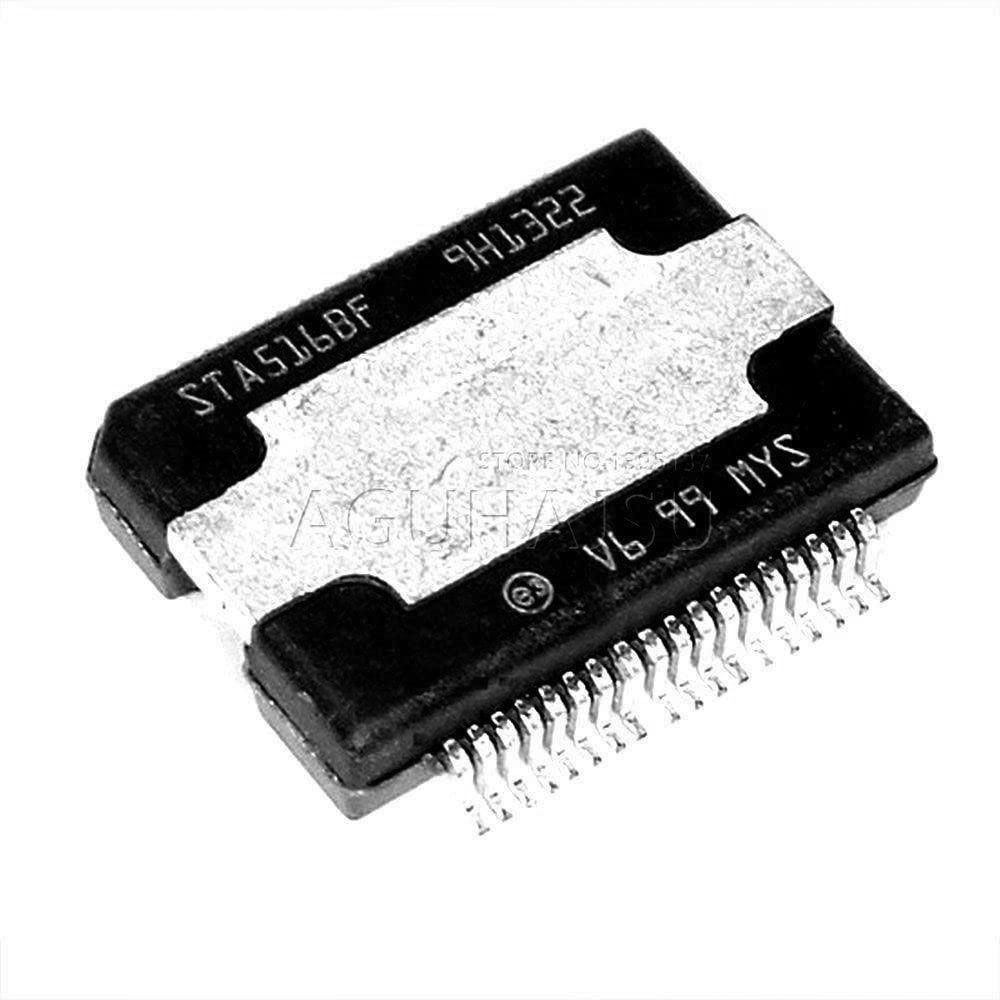

Na voljo je v 36-pin PowerSO ohišju z izpostavljenim kontaktom za hlajenje (EPU).
Ključne lastnosti:
Nizko vhodno/izhodno popačenje širine pulza
Komplementarna izhodna stopnja DMOS z 200 mΩ RdsON
Logični vhodi, združljivi s CMOS
Toplotna zaščita
Izhod za toplotno opozorilo
Podnapetostna zaščita

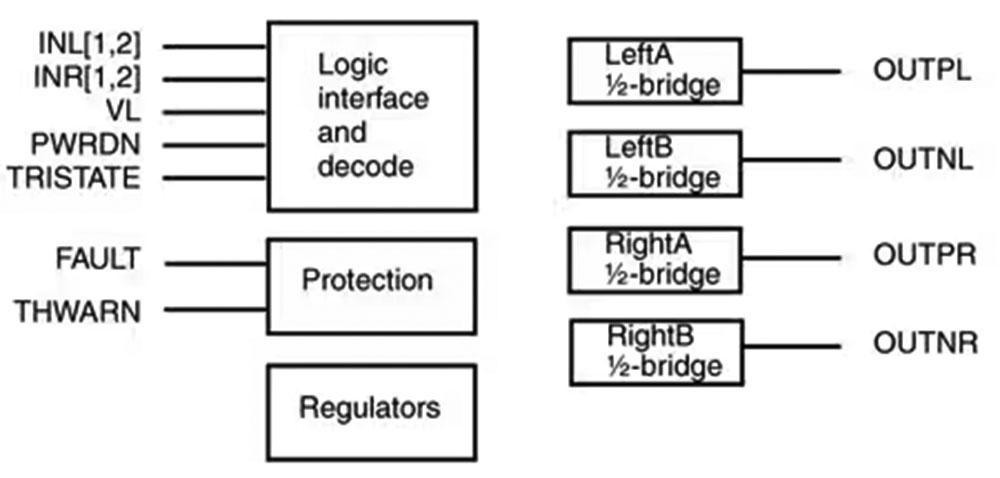

Blok diagram je prikazan na sliki 2

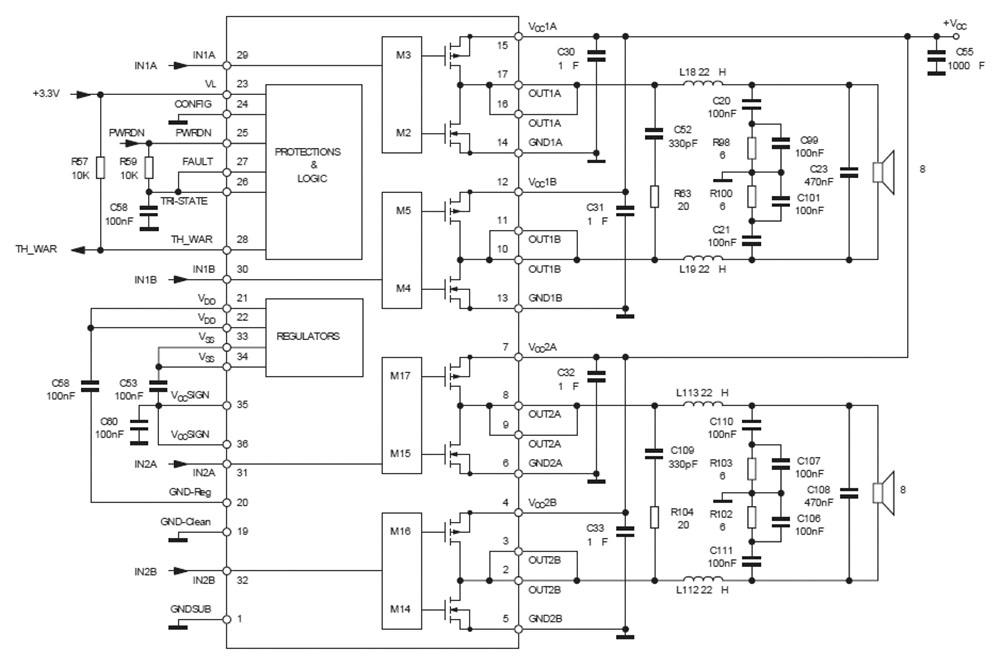

Tipična vezava STA516B je prikazana na sliki 3.
STA516B vključuje zaščitno vezje za primere preobremenitve zaradi prevelikega toka in toplotne preobremenitve. Priključek za toplotno opozorilo (THWARN, priključek 28, odprti ponor MOSFET) se aktivira nizko, ko temperatura IC preseže 130 °C, tik pred termičnim izklopom. Ko je stanje napake zaznano notranji signal za napako takoj izklopi izhodne močnostne MOSFET tranzistorje, kar pomeni, da oba H-mostiča preideta v visokoimpedančno stanje. Hkrati se odprti MOSFET ponor FAULT (pin 27) vklopi.
STA516B monolitni štirikanalni ojačevalnik je na voljo pri podjetju STM. Za količine pod 10 kosov je cena 7,37 US$, za cečje količine (>250 kosov) pa je cena 4,69 US$.
Povzeto po:
https://www.st.com/en/audio-ics/sta516b.html
