Microchip Technology Inc.
Mikročipov IC za kondicioniranje termoelementov MCP9604 zmanjšuje stroške in zapletenost vgrajenih proizvodnih aplikacij, ki delujejo v ekstremno visokih in nizkih temperaturah.
Natančno štirikanalno merjenje temperature je ključnega pomena za aplikacije v proizvodnih linijah, od kemijske in prehrambene industrije, nadzora proizvodnih procesov in medicinske ter HVAC opreme do hladilnih, kriogenih in drugih skrbno nadzorovanih okolij. Z uvedbo integriranega IC za kondicioniranje termoelementov MCP9604 [1] je Microchip Technology (Nasdaq: MCHP) premagal oviro pri merjenju temperature in integraciji s prvim štirikanalnim I2C IC-jem za kondicioniranje termoelementov, ki zagotavlja natančnost do ± 1,5 °C in ponuja alternativo diskretnim in veččipnim rešitvam za kondicioniranje termoelementov, ki lahko povzročajo napake in povečujejo kompleksnost zasnove sistema.
„Že več kot dve stoletji je termoelement ključno orodje za merjenje izredno visokih temperatur, vendar potrebne natančnosti in točnosti ni bilo mogoče doseči z ravnjo integracije in stroškovne učinkovitosti, ki je potrebna za današnje zahtevne aplikacije v proizvodnih linijah,“ je dejal Keith Pazul, podpredsednik Microchipove poslovne enote za mešane signale. „Naša naprava zdaj ponuja kombinacijo natančnosti, integracije in stroškovne učinkovitosti, kar pomaga zmanjšati potrebo po kar 15 ločenih komponentah in s tem povezanih izzivih pri načrtovanju sistema.“
MCP9604 zagotavlja visoko natančnost merjenja na štirih mestih termoelementov z uporabo enačb NIST ITS-90 višjega reda namesto linearnih aproksimacij enega reda analognih ojačevalnikov. Na primer, doseže natančnost devetega reda s termoelementi tipa K, vse v enem integriranem čipu, ki vsebuje ADC-je, senzorje temperature za kompenzacijo hladnega spoja, ojačevalnike in druge komponente, potrebne za signalno verigo, merjenje temperature in matematični procesor.
Odprava potrebe po zunanjih komponentah poenostavi zasnovo tiskanega vezja, zmanjša stroške materiala in lahko pomaga odpraviti tedne dragega, dolgotrajnega in zapletenega preverjanja in kalibriranja posameznih enot, ki ga diskretne rešitve zahtevajo v verigi merilnih signalov termoelementov, preden lahko začnejo poročati podatke gostiteljskemu sistemu.
MCP9604 ponuja tudi fleksibilnost in vsestranskost, saj podpira osem najpogostejših tipov termoelementov, vključno z možnostjo »J« in možnostjo »K« za delovanje pri temperaturah do -200 °C. Poleg podpore širokega temperaturnega območja od -200 °C do +1372 °C v različnih industrijskih aplikacijah, MCP9604 podpira tudi komunikacijo I2C, kar omogoča enostavno integracijo z mikrokontrolerji in drugimi digitalnimi sistemi.
Nadgradnja prejšnjih dosežkov
MCP9604 temelji na izdaji Microchipovega enokanalnega IC za kondicioniranje termoelementov, prvega vsestranskega čipa, ki zagotavlja natančnost do ± 1,5 °C. Ključne kompetence, ki so omogočile razvoj tega čipa, so utrle pot za štirikanalni MCP9604, ki zagotavlja digitalno odčitavanje temperature z najvišjo natančnostjo v industriji za I2C naprave za kondicioniranje termoelementov.
Razvojna orodja

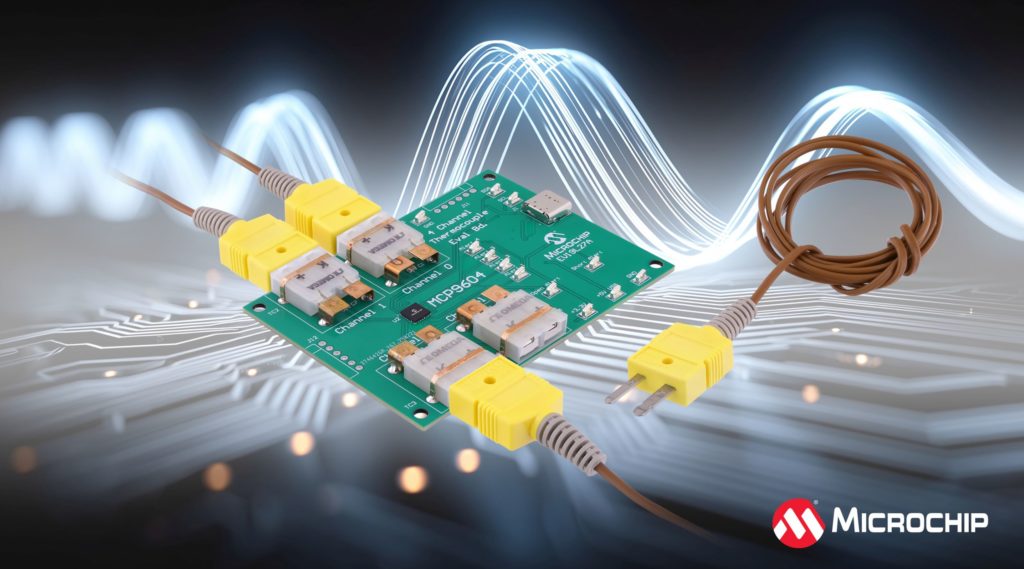

MCP9604 je podprt z razvojno ploščo Microchip EV19L27A [2]. Lahko se poveže z največ štirimi termoelementi in bere informacije iz njih, vključuje pa tudi mikrokontroler, ki deluje kot gostiteljski sistem za sprejemanje teh informacij in risanje izbranega termoelementa. Razvojna plošča vključuje tudi brezplačno programsko opremo, ki jo je mogoče prenesti s spletnih strani MCP9604 [3] ali EVB [4].
Cene in dobavljivost
Kondicionirni IC MCP9604 za termočlene je na voljo v konfiguraciji na traku (MCP9604T-E/3YW) ali plastični cevi (MCP9604-E/3YW). Vsak čip je na voljo po ceni 10,56 USD za kos pri količini 10.000 kosov in je pakiran v 24-pin 5×5 Land Grid Array (LGA). Cena razvojne plošče EV19L27A je 96,00 USD za kos in je že na voljo.
Za dodatne informacije in nakup se obrnite na prodajnega predstavnika Microchip, pooblaščenega distributerja po vsem svetu ali obiščite spletno stran Microchip za nakup in storitve za stranke, www.microchipdirect.com.
Viri:
1: https://www.microchip.com/en-us/product/MCP9604
- https://www.microchipdirect.com/dev-tools/EV19L27A
3: https://www.microchip.com/en-us/product/MCP9604
4: https://www.microchipdirect.com/dev-tools/EV19L27A
