Novo Microchipovo integrirano vezje za spremljanje porabe omogoča zelo natančno spremljanje porabe v realnem času in na več bremenih hkrati.
Ključne lastnosti:
- Visoko integrirane napredne funkcije v integriranih vezjih olajšajo načrtovanje sistema in pripomorejo k zmanjšanju stroškov celotnega sistema
- Zagotavlja standardne izračune moči in spremljanje dogodkov na dveh različnih električnih porabnikih
- 0,5% napaka v širokem dinamičnem razponu 4000: 1, s 94,5 dB SINAD na kanal
- integrirana vezja so izdelana za aplikacije z visoko porabo energije v industriji ter poslovnih in potrošniških sektorjih
Microchip je napovedal novost v svoji ponudbi integriranih vezij za spremljanje porabe: to je čip z oznako MCP39F511N. Sposoben je zagotavljati splošne standardne izračune porabe in spremljanje dogodkov na dveh električnih porabnikih, zato to celovito in natančno vezje omogoča načrtovanje sistema in zmanjšuje sistemske stroške spremljanja porabe vtičnic in pametnih vtikačev, električnih podaljškov, AC/DC napajalnikov in aplikacij za distribucijo električne energije. Vgrajene ima tri analogno-digitalne pretvornike (ADC), enega za merjenje napetosti in dva za merjenje toka obremenitve, 16-bitni kalkulator, EEPROM in prilagodljiv 2-wire vmesnik. IC MCP39F511N, integrirano vezje za dvo-kanalno spremljanje porabe omogoča načrtovanje naprav z višjo porabo, strojev in sistemov, saj zmanjšuje potrebo po razvoju posebne vgrajene programske opreme in število vgrajenih integriranih vezij, ki bi bila sicer potrebna za spremljanje porabe na več bremenih hkrati.
Integrirana zelo stabilna referenčna napetost z nizko stopnjo drsenja (driftom) poleg 94,5 dB SINAD razmerja na vsakem tokovnem merilnem kanalu novega vezja MCP39F511N omogoča istočasno spremljanje dveh tokovnih obremenitev in pri tem zagotavlja le in največ 0,5% napake v širokem dinamičnem razponu 4000: 1. Sposobnost za merjenje delovne, jalove in navidezne moči, aktivno in reaktivno kopičenje energije, RMS vrednost toka in napetosti, frekvenco omrežne izmenične napetosti in faktor moči v kombinaciji z naprednimi integriranimi funkcijami omogoča načrtovalcem oblikovanje sistemov visoko zmogljivih naprav, pri tem pa sta zagotovljena zmanjšana kosovnica in skrajšan čas do trženja izdelkov.
Za več informacij obiščite Microchipovo spletno stran ali kontaktirajte Microchip:

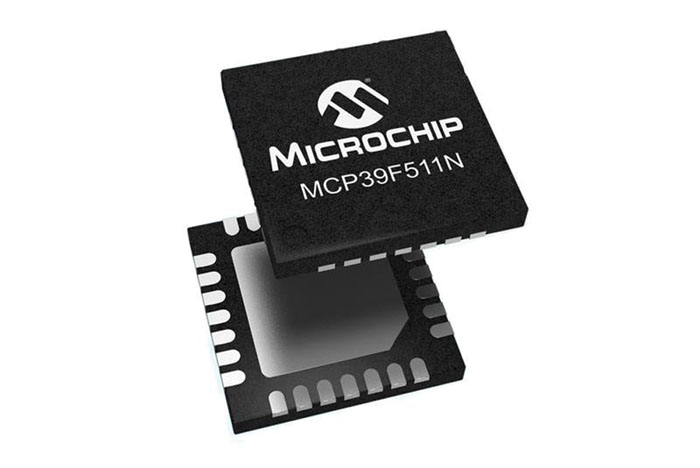

MCP39F511N je podprt z Microchipovo demonstracijsko ploščico MCP39F511N (ADM00706), ki je že na voljo in stane 200 $. Novo integrirano vezje MCP39F511N je tudi na voljo za vzorčenje in redno proizvodnjo v QFN ohišju z 28 priključki in tlorisom 5×5 mm. Za več informacij obiščite Microchipovo spletno stran na: http://www.microchip.com/MCP39511N-020116b. Oglejte si kratek video o Microchipovih izdelkih, ki so namenjeni merjenju: http://www.microchip.com/Metering-020116a.
Opomba: Ime in logotip Microchip sta registrirani blagovni znamki podjetja Microchip Technology Incorporated v ZDA in drugih državah. Vse druge blagovne znamke, ki so morda tu omenjene, so last njihovih podjetij.

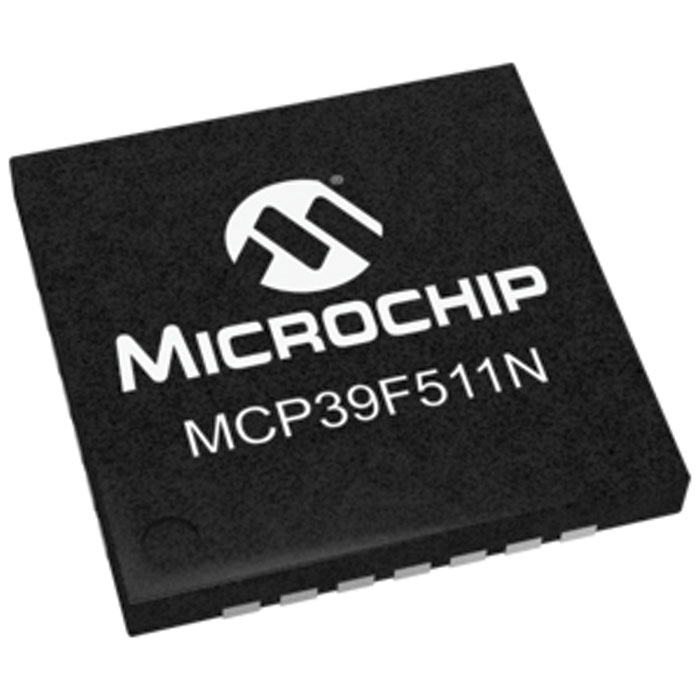

Novo Microchipovo vezje MCP39F511N za merjenje porabe
