Razmerje LED svetlobe v primerjavi s porabljeno električno energijo je ključnega pomena pri določanju specifikacij kakovosti vidne svetlobe, ko za razsvetljavo uporabljamo krmiljenje niza LED diod.
V aplikacijah z nizko porabo pa zaradi omejene tokovne zmogljivosti napajalnega vira ni mogoče svetiti s celotno skupino LED hkrati, da bi lahko dosegli čim večjo raven osvetljenosti. Za optimalno osvetljenost pri napajanju iz vira nizke moči, je treba izgubne moči na LED učinkovito upravljati. To zahteva v celotnem nizu takšno tehniko upravljanja napajanja, da je v določenem času napajana le ena banka LED diod iz celotnega niza. Menjava LED banke bo ostalo vizualno neopazno, ko bo dosežena zahtevana svetilnost.
Določiti je treba moč napajalnega vira, ki je na voljo in potrebno svetilnost, ki jo zahteva aplikacija, da se lahko določi število LED diod za določen časovni interval. Potrebna je primerjava med svetilnostjo in karakteristikami toka v prevodni smeri, da lahko izberemo LED z zahtevano stopnjo intenzivnosti. Ko se ugotovi potrebno število LED, lahko število tistih, ki jih lahko napajamo v danem časovnem intervalu določi tako, da se izračuna razmerje med celotnim potrebnim tokom za pogon LED in tokom, ki je na voljo s pomočjo enačbe:
Število LED v banki = Skupni potrebni tok za pogon LED / Skupni tok, ki je na voljo
Frekvenca, pri kateri se LED banka spremeni iz ON na OFF mora biti izbrana tako, da je ON čas dovolj dolg za popolno osvetlitev banke in OFF čas omejen s časom, ki je potreben, preden začne svetloba te banke vidno zatemnjevati. OFF čas omejuje število dodatnih LED bank, ki jih je mogoče nadzorovati prek upravljanja s časovnim intervalom.

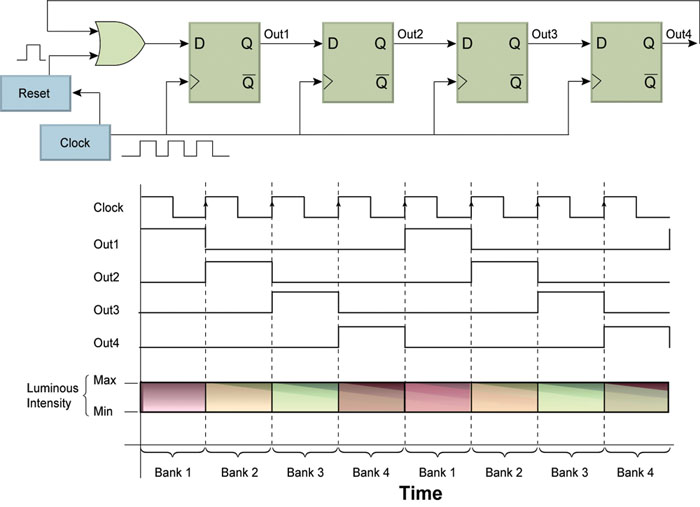

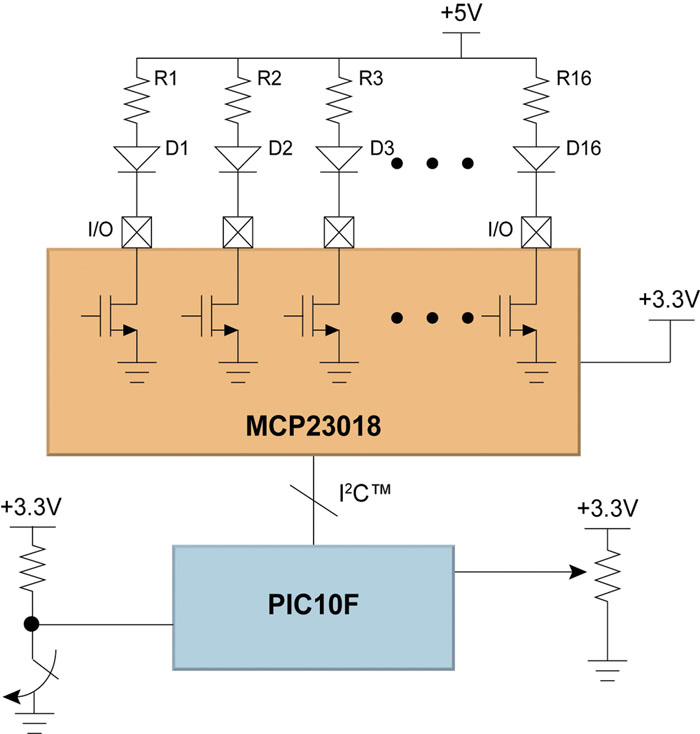

To tehniko lahko poceni izvedemo z generatorjem takta, digitalnimi flip-flop vezji za nadzor LED bank, ALI vrati za zaznavanje začetnega pogoja in preprostim stikalom za vklop in izklop. Slika 1 prikazuje blok shemo z D flip-flopi in konfiguracijo za nadzor štirih LED bank.
Flip-flop je v stanju brez sprememb in če želimo začeti, je potreben začetni impulz, ki se mora pojaviti vsaj enkrat v ciklu takta, tako da ga lahko zazna prvi flip-flop med naraščajočim signalom takta. Trajanje signala za začetek mora biti kratko in ne sme biti daljše od enega cikla takta, sicer se izhoda prvih dveh flip-flop vezij nastavita istočasno. Ker je tokovna zmogljivost vira omejena, razsvetljava ne bo delovala pravilno. Banka LED pri tej konfiguraciji polno zasveti ob naraščajočem robu takta in s prostim očesom dobimo občutek, kot da lučke hkrati svetijo s polno močjo.
