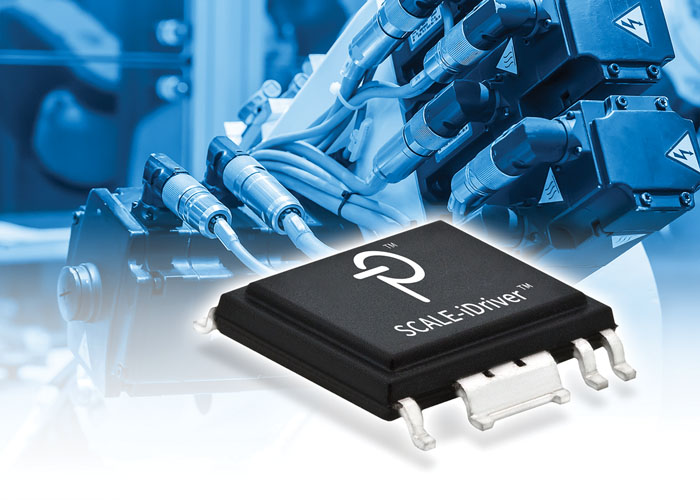

Revolucionarni SCALE-iDriver IC-ji podjetja Power Integrations vnašajo visoko zanesljivo SCALE-2 Driver tehnologijo v 1200 V aplikacije. Podjetje Power Integrations (Nasdaq: POWI), ki je vodilno na področju IGBT in MOSFET tehnologije gonilnikov za srednje in visokonapetostne napetostne pretvornike je najavil družino galvansko ločenih eno-kanalnih gonilnikov za tokovna območja od 2,5 do 8A, kar je industrijsko največ do sedaj brez dodatnih zunanjih ojačevalnikov.
SCALE-iDriver™ IC-ji so optimizirani za krmiljenje tako IGBTjev in MOSFETov, in so prvi proizvod, ki imajo vgrajeno inovativno FluxLink™ tehnologijo podjetja Power Integrations. FluxLink je magnetno-induktivna dvosmerna komunikacijska tehnologija za 1200V gonilnike.
FluxLink tehnologija odstranja potrebo po nezanesljivih optičnih sklopnikih in njihovih kompenzacijskih vezjih, s čemer izboljša stabilnost delovanja in hkrati reducira kompleksnost sistema.
S kombinacijo vodilne industrijske izolacijske tehnologije, imajo novi gonilniki vgrajen napredni varnostni sistem in ustrezne zaščite, ki jih običajno najdemo v srednje in visoko napetostnih aplikacijah, s čemer se dodatno izboljša zanesljivost proizvoda.
Inovativno eSOP ohišje ima 9,5mm široko špranjo in CTI = 600, kar zagotavlja občutno napetostno mejo in zelo visoko sistemsko zanesljivost.
SCALE-iDriver gonilnik za en kanal dramatično zmanjšuje število komponent za inverterje do 110 kW, pri tem pa prihrani na prostoru in ceni BOM, hkrati pa tudi poveča fleksibilnost naprave. Z dodatkom enostavnega poceni ojačevalnika je zdaj možno precej hitreje razviti učinkovit, prostorsko majhen in zanesljiv inverter moči 400 kW (15A). Nova vezja so narejena skladno z IEC 60664-1 in IEC 61800-5-1 standardi in delujejo v temperaturnem območju od -40 °C do +125 °C in frekvencah do 250 kHz. Imajo tudi vgrajen Advanced Soft Shut Down (ASSD) mehanizem podjetja Power Integrations, ki ščiti močnostne polprevodnike pred kratkim stikom. ASSD se avtomatično sproži ko spremlja nivo magnetne zasičenosti in ne zahteva dodatnih komponent.
Michael Hornkamp, direktor marketinga za močnostne proizvode pri podjetju Power Integrations pravi: “SCALE-iDriver Icji bodo naredili revolucijo v načrtovanju gonilnikov. Z združitvijo SCALE™ tehnologije – ki že vsebuje vse glavne lastnosti gonilnikov v ASIC-u z natančno, hitro FluxLink komunikacijo smo izboljšali karakteristike in zanesljivost za en velikostni razred v primerjavi z vezji, ki uporabljajo optične sklopnike ali silicijeve kapacitivne ali magnetne sklopnike. Dvosmerna komunikacija omogoča hitro, učinkovito in natančno preklapljanje in zmanjšuje trepetanje signala. Široka FluxLink izolacijska špranja omogoča izvrstno robustnost in uporabo nizkih ohišij s čemer so lahko uporabljena dvostranska tiskana vezja s čemer se dodatno zmanjša cena izdelka.
SCALE-iDriver IC-ji ustrezajo aplikacijam v industrijskih gonilnikih, napajalnikih in UPS-ih, fotovoltaičnih pretvornikih vseh velikosti, industrijskih HVAC, EV polnjenje in oprema za premikanje vključno s komercialnimi EV-ji. SID1132K (2.5 A), SID1152K (5 A), SID1182K (8 A) vezja so na voljo in stanejo od $2.57 pri 10.000 kosih. Referenčni designi RDHP-1608 (2.5 A, 5 A in 8 A verzije) in RDHP-1526 (15 A) ter tehnična podpora za SCALE-iDriver ICje so na voljo na spletni strani podjetja Power Integrations: https://www.power.com/products/scale-idriver/.
SCALE-iDriver IC-ji kombinirajo izboljšano izolacijo
