Sinamics DC Master ali krajše Sinamics DCM ni najnovejši član družine Sinamics. Pomemben je predvsem zaradi tega, ker je pogon, ki bo nadgradil oz. zamenjal učinkovit pogon SIMOREG DC-Master.

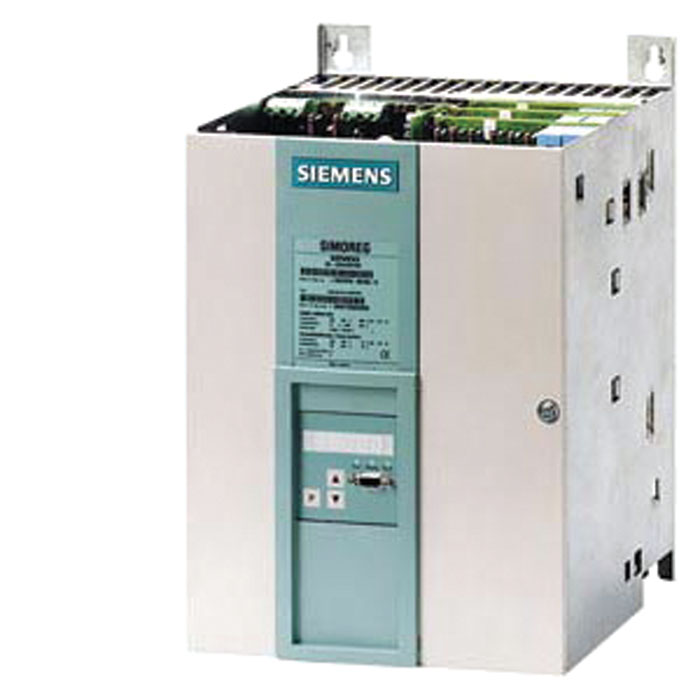

ENOSMERNI POGON – Naslednik pogona SIMOREG 6RA70

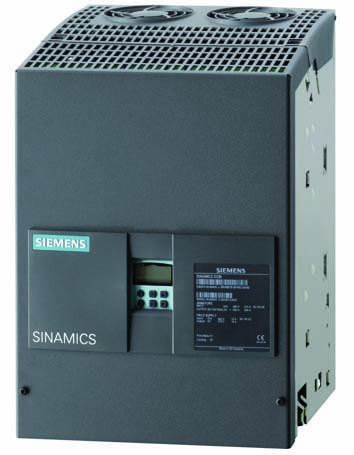

Predstavitev Sinamics DCM
Sinamics DC Master je relativno nov pogon v družini Sinamics. Omogoča regulacijsko poganjanje enosmernih motorjev. Nasledil bo Simoreg DCM, ki je svojo nalogo opravljal v večini primerov odlično. Vsa funkcionalnost regulatorja Simoreg DC-master se ohranja – z nekoliko spremembami. Integracija novega DC-Master pogona v družino pogonov Sinamics predstavlja razširitve na področju posluževanja, vizualizacije, opozoril, signalov, podatkovnih vodil -skratka pomeni integracijo v TIA (totaly integrated automation) okolje.
Ohranjajo se dobro uveljavljene funkcionalnosti, kot so npr.:
- hitra tokovna regulacija s pred-kontrolo toka,
- BICO tehnologija: Funkcijski bloki, ki so prosto povezljivi,
- visoka stabilnost zaprto-zančne regulacije.
Sestavni deli regulatorja

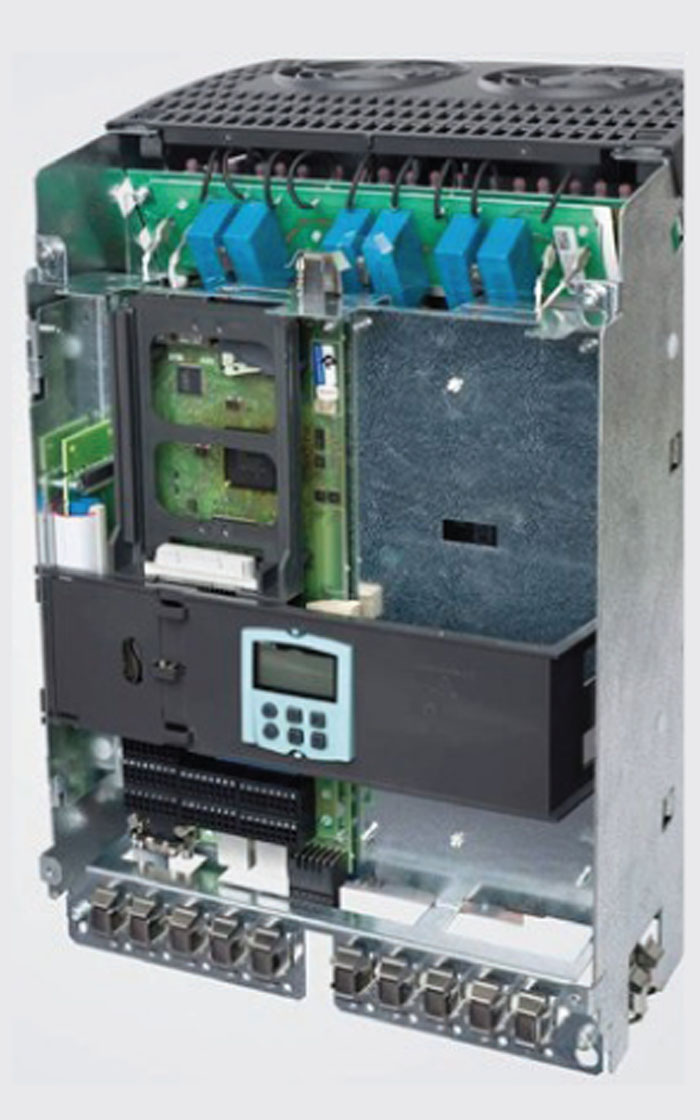

Na Sliki 2 vidimo več različnih pogledov na Sinamics DCM. Prvi del nam prikazuje dve mesti za vgradnjo kontrolne enote (odkrit zaščitni pokrov). Na voljo imamo dve različni kontrolni enoti, ki se razlikujeta po zmogljivosti in komunikacijskih vmesnikih.
Ko odstranimo ploščo vodilo za CUD kartice se pokaže pogled, ki je drugi po vrsti na Sliki 2. To je močnostni vmesnik. V spodnjem (to je v zadnjem) delu je elektronika za vzbujanje polja, ki je veliko bolj dostopna, kot pri SIMOREG DCM.
Sinamics DCM ima veliko novosti in ohranja funkcionalnost Simoreg DCM. Potrebno je pa omeniti bistveno spremembo pri zaganjanju Sinamics DCM pogona. Kot vsi pogoni v družini Sinamics, se tudi Sinamics DCM parametrira in zaganja s programskim orodjem Starter. Ta omogoča lep grafičen pregled regulacije. Na voljo je tudi pregled parametrov kot pri DriveMonitorju. Starter omogoča tudi sledenje (Trace) signalov in parametrov v ‘on-line’ režimu delovanja. Seveda Starter že v osnovi omogoča več uporabniku prijaznih vmesnikov – programskih in v obliki elektro opreme.

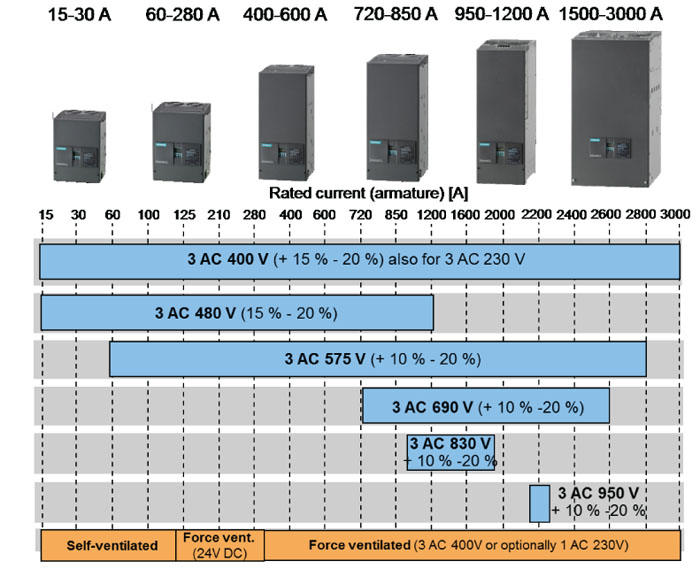

Delitev Sinamics DCM za različne napetosti in moči. Več informacij pridobite na spletni strani.
SINAMICS DCM (DC Master)
