Stikalni regulator ponuja izboljšano učinkovitost sistema v primerjavi z LDO regulatorji. Sistemski inženirji lahko sedaj s poudarkom na zeleni energiji izboljšajo splošno učinkovitost sistemov z uporabo stikalnih regulatorjev namesto linearnih regulatorjev z nizkim padcem napetosti (LDO, low dropout).

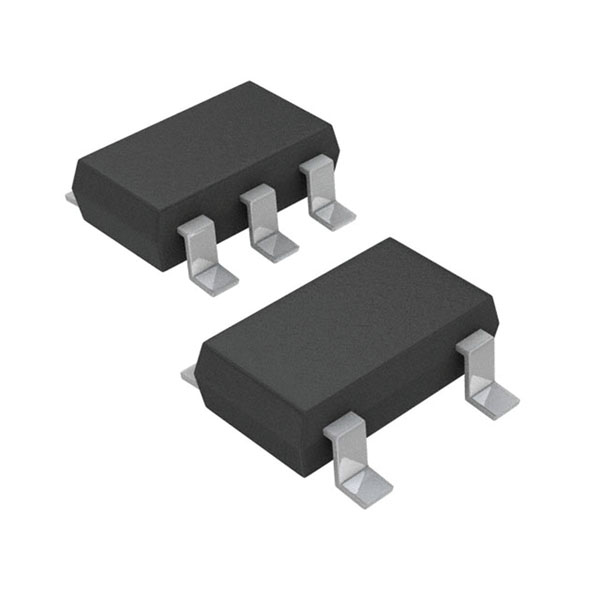

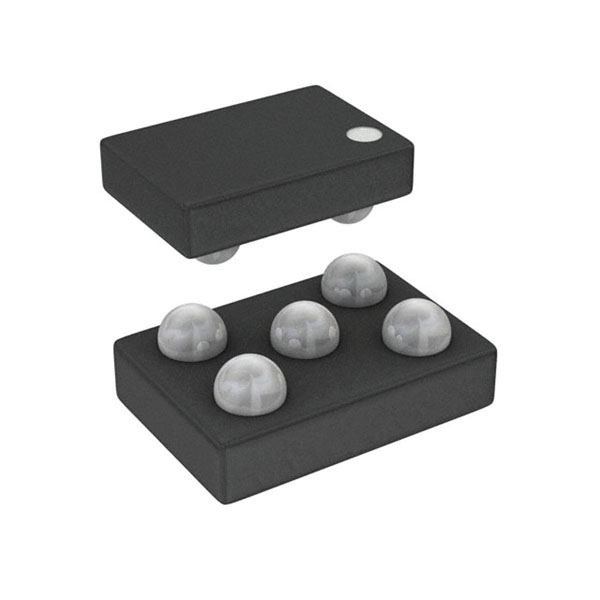

Na linearnih regulatorjih se troši moč, ki je sorazmerna padcu napetosti na njih, pomnoženim s tokom bremena, tako da je učinkovitost LDO regulatorjev približno VOUT / VIN × 100%. Z VIN = 5 V in VOUT = 1,2 V je učinkovitost tega regulatorja (1.2/5.0) × 100% = 24%, kar pomeni, da se 76% vhodne moči pretvarja v toploto, saj LDO ne more shranjevati energije. Za povečanje učinkovitosti in zmanjšanje segrevanja je zato pametno zamenjati LDO s step-down DC-DC pretvorniki, kot je na primer ADP2108. Ta vrsta stikalnih pretvornikov je bolj učinkovita kot LDO, saj se energija shrani v magnetnem polju tuljave. Z uporabo ADIsimPower ™ je učinkovitost ADP2108 pri toku 300 mA 80%, kar je bistveno boljše kot 24% izkoristek LDO regulatorjev. Razvijalci bodo lahko našli miniaturno rešitev ADP2108 z dvema kondenzatorjema in 1-µH chip tuljavico, ki je primerljiva z velikostjo LDO regulatorja.

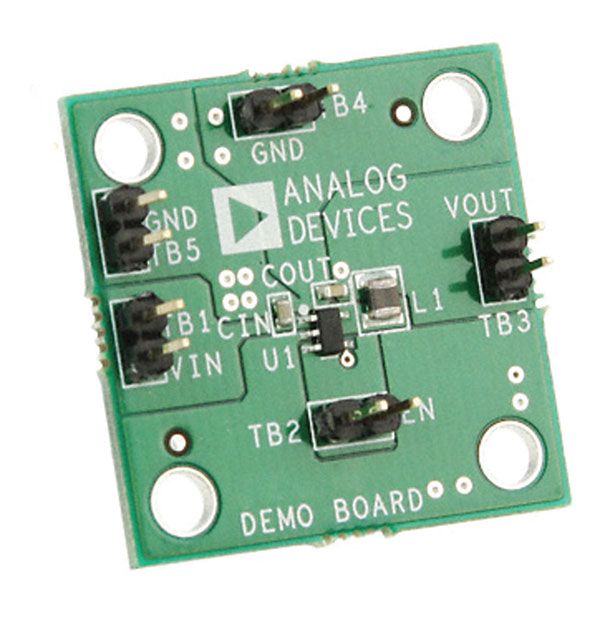

ADIsimPower so zasnovali inženirji aplikacij napajalnikov tako, da lahko izberemo najboljši čip za svoj primer, s katerim dobimo tudi popolno shemo in spisek zunanjih komponent v nekaj sekundah. Uporabniku ni treba imeti znanja inženirja napajalnih aplikacij, saj so edine zahteve podatki o predvideni najmanjši in največji vhodni napetosti VIN, največji izhodni napetosti VOUT, o toku porabe IOUT in predvidena temperatura delovanja. Inženir lahko izbira glede na zahteve svoje aplikacije, od fizične velikosti, cene, učinkovitosti ali skupnega števila sestavnih delov. Napovedana učinkovitost in stabilnost sta običajno tako natančni, da celo izdelava prototipov ni potrebna. Če pa že potrebujete prototipe, vsebuje ADP2108 ReadyKit ™ dve že sestavljeni preizkusni ploščici, poleg tega pa še tri ploščice vsakega ADP2108 s fiksno izhodno napetostjo.
