Z uvedbo edinstvene decentralizirane zasnove povezovanja Flexi Loop izpolnjuje SICK zahteve po prihranku stroškov s kaskadno vezavo varnostnih stikal in senzorjev znotraj stroja in hkrati povečuje diagnostične možnosti in ohranja performančni nivo e (PL e).

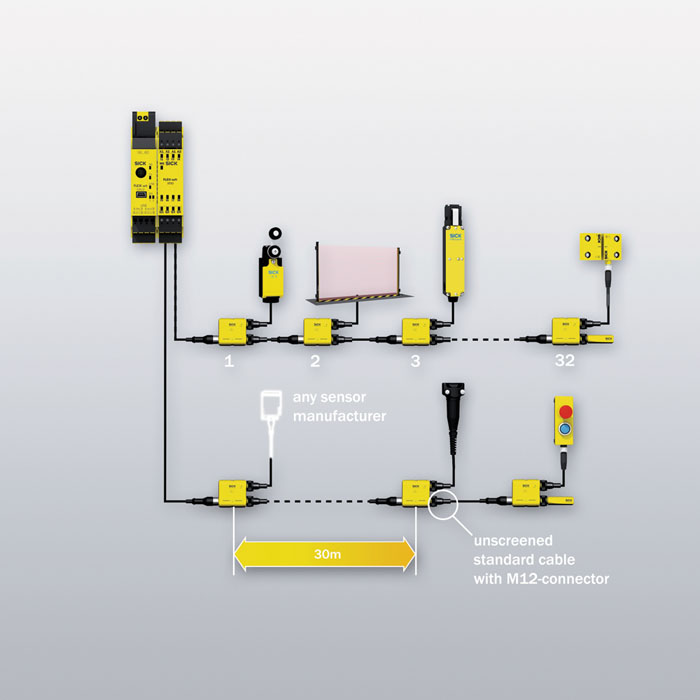

V okviru rešitve z varnostnim krmilnikom Flexi Soft, omogoča Flexi Loop povezovanje in individualno diagnosticiranje do osem senzorskih kaskad z do 32 dvokanalnih varnostnih stikal in varnostnih senzorjev na cenovno ugoden način. To je tehnično in ekonomsko zanimivo za stroje in naprave, kjer se uporablja veliko število vrat, zaščitnih loput, stikal za zaustavitev v sili, kot tudi odprtin na stroju, zaščitenih z optoelektronskimi zaščitnimi napravami. Kaskadna vezava s pomočjo Flexi Loop je cenovno zelo ugodna, ker celotna »zanka« zahteva uporabo le enega varnostnega vhoda na krmilniku. Za ožičenje je možna uporaba standardnih neoplaščenih 5-žilnih kablov s standardnim M12 konektorjem za priklop.
Manj napora pri ožičenju, več možnosti za diagnostiko

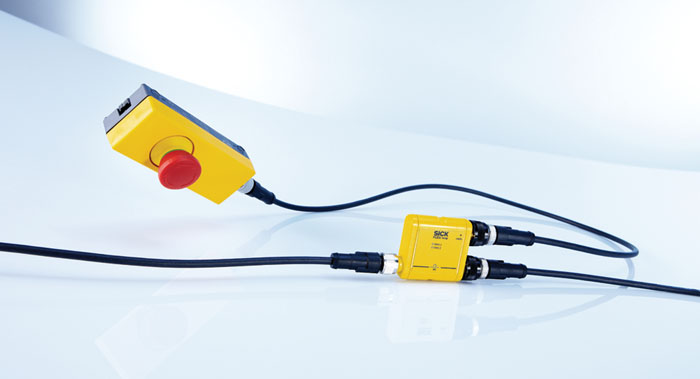

Za serijske povezave in vključevanje v različne razširitvene module Flexi Soft varnostnega krmilnika so na voljo priključki za vozlišča, tako za elektromehanska varnostna stikala, kot tudi za varnostne senzorje, ki imajo OSSD (output signal switching devices) izhode. Preko Flexi Loop vozlišča poteka varnostni izklopni signal celotne kaskade, kot tudi diagnostični podatki za vsak posamezni priključen element. Poleg tega se priključeni senzorji napajajo s 24V prek Flexi Loop zanke. Na vsakem vozlišču je po en standardni vhod in en standardni izhod, ki lahko prevzame funkcijo stikala za zaklepanje vrat ali proženje utripalke. Največja razdalja med dvema vozliščema je lahko do 30 m, kar pomeni, da je »zanka« v celoti razširljiva do največje dolžine 960 m. Posredovani diagnostični podatki za vsako stikalo ali senzor vsebujejo informacijo o izklopu (»Kdo je izklopil?«) kot tudi v primeru okvare, vzrok za napako (»Zakaj se je zgodil izklop ?«). Na ta način je omogočena zelo poenostavljena integracija in diagnosticiranje na stroju. Vzdrževalna dela in popravila je zato mogoče hitro in namensko končati, kar skrajša trajanje le-teh in s tem zniža stroške pri izpadu proizvodnje pri zaustavitvi stroja.
Uporaba Flexi Loop omogoča varnejše in hitrejše serijske povezave
Ena od velikih novosti Flexi Loop vezave je, da postane serijska povezava varnejša. V primeru konvencionalne napeljave ni mogoče določiti različnih napak zaradi »maskiranja«, ki je možno pri zaporedni povezavi, Flexi Loop pa preprečuje te napake s spremljanjem vsakega senzorja.
Z vidika varnostne tehnologije privede konvencionalna napeljava z več senzorji do zmanjšanja performančnega nivoja na PL d ali PL c. Stikala in senzorji v kaskadi s Flexi Loop vedno izpolnjujejo zahteve za performančni nivo PL e, v skladu z DIN EN ISO 13849 – 1, ob uporabi ustreznih naprav. Poleg tega je hitrost celotnega sistema skrajšana, saj je v nasprotju z diskretnim ožičenjem, odzivni čas za Flexi Loop 60 ms neodvisno od števila priključenih senzorjev in stikal.
SICK-ova senzorska tehnologija opremljena za »plug-and-play«
Flexi Loop zanka je odprta za uporabo varnostnih stikal in senzorjev vseh proizvajalcev. To pripomore pri ohranjanju neodvisnosti za nabavo tako pri strojegradnji kot kasneje pri končnem uporabniku. Seveda pa je najlažje preko – plug-and-play – načina povezovanja s pomočjo SICK-ovih stikal z M12 priključki in ustrezno razporeditvijo pinov, ki so že pripravljeni za Flexi Loop povezavo.
Cenovno ugodna kaskadna vezava varnostnih stikal in senzorjev
SICK d.o.o.
Cesta dveh cesarjev 403, 1000 Ljubljana
Tel.: 01 47 69 990
