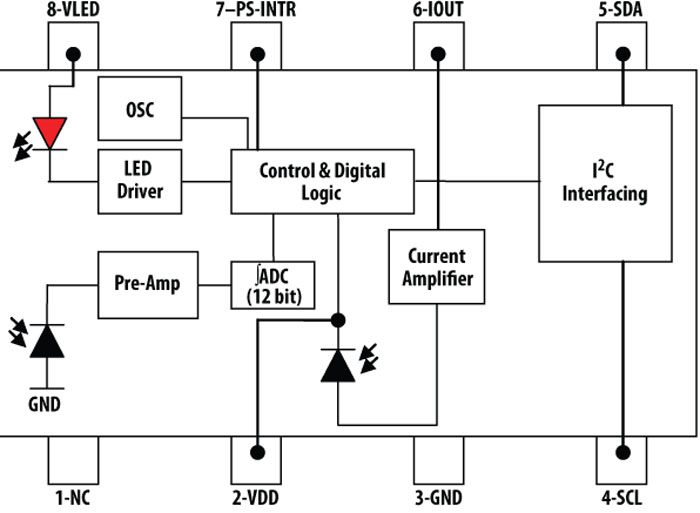

AP-9801 je modul, ki združuje funkcije analognega senzorja osvetljenosti prostora (ALS – ambient light sensor) in senzorja približevanja (PS – proximity sensor). Senzor ima v istem miniaturnem ohišju združene štiri čipe: senzor svetlobe okolice, vezje za prilagajanje signalov s senzorja približevanja in senzor približevanja skupaj z oddajnikom in detektorjem. Analogni senzor za zaznavanje svetlobo okolice ima tokovni izhod, s spektralnim odzivom, ki je blizu CIE standarda. Vezje senzorja približevanja ima LED gonilnik in sprejemnik z digitalnim števnim izhodom, ki se odlikuje z odličnim izločanjem vpliva svetlobe okolice. Z vgrajeno LED lahko senzor zazna približevanje predmeta prenosni napravi, na primer prsta ali glave.
Senzorji svetlobe okolice se lahko uporabljajo za nadzor osvetlitve svetlosti zaslona, glede na nivo zaznane svetlobe v prostoru. Tehnologija senzorja približevanja omogoča aplikacije, v katerih je mogoče odkrivanje približevanja ali neposredno bližino glave uporabnika v odnosu do zaslona in na podlagi tega izklop tipkovnice in osvetlitve LCD zaslona. Kombinacija zaznavanja svetlobe okolice in senzorja približevanja v enem modulu je idealna za prenosne naprave kot so mobilni telefoni, PDA (personal digital assistant) in prenosni računalniki.
LED senzorja približevanja skupaj z detektorjem ima vgrajeno lečo za boljšo zaznavanje razdalje.
Glavne značilnosti:
- integrirani modul z vgrajenima IR LED in IR detektorjem, vezjem za pripravo digitalnega signala in analognim senzorjem osvetljenosti prostora,
- velikost ohišja le 6,1 x 3,9 x 1,75 mm, napajalna napetost senzorja od 1,7 V do 2,5 V,
- napajalna napetost I2C vodila od 1,7V do 3,6V, širok razpon VLED za napajanja 2,5 in 5V,
- tipični tok v neaktivnem stanju je 1µA,
- senzor osvetljenosti prostora (ALS) ima odzivnost podobno človeškemu očesu,
- nizka sprememba občutljivosti glede na različne vire svetlobe,
- ALS izhodna linearnost vse do 5k Lux,
- deluje tudi pri sončni svetlobi,
- imunost na umetno svetlobo,
- nizka stopnja presluha med oddajnikom in detektorjem,
- programabilni tok LED gonilnika in impulzni nadzor,
- prekinitvena logika s programabilnim proženjem,
- izdelek je brez svinca in skladen z ROHS.
Primerno v aplikacijah:
- PDA in mobilni telefoni,
- prenosne in žepne naprave,
- osebni računalniki in notesniki,
- zabava, igre, strežni avtomati,
- brezkontaktna stikala.
Digitalni senzor približevanja z analognim senzorjem osvetljenosti prostora
