Nova enokabelska rešitev podjetja Beckhoff predstavlja pomemben korak v smeri avtomatizacije brez krmilnih omar.

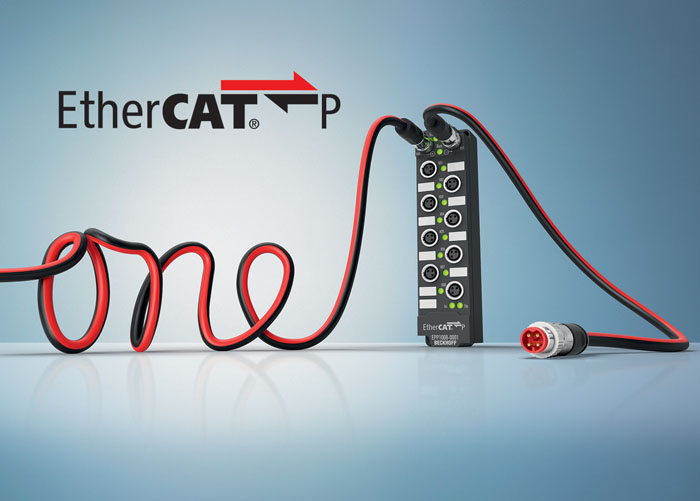

Podjetje Beckhoff, ki ima za seboj skoraj 35 let razvoja novih izdelkov in rešitev, je predstavilo EtherCAT P – inovativno rešitev, ki združuje komunikacijo in napajanje v enem 4-žilnem Ethernet kablu. EtherCAT P omogoča neposredno napajanje priključenih EtherCAT P naprav ter senzorjev in aktuatorjev.
EtherCAT P v enem kablu združuje dva ločena napajalna sistema – US (za napajanje sistema in senzorjev) in UP (periferna napetost za napajanje aktuatorjev), ki sta električno izolirana drug od drugega, vsak pa lahko priključene komponente napaja s tokom do 3 A ter napetostjo 24 V DC. Hkrati rešitev ohranja vse prednosti EtherCATa, kot so svoboda pri oblikovanju topologije, visoke hitrosti, optimalna izkoriščenost pasovne širine, natančna sinhronizacija, širok nabor diagnostičnih funkcionalnosti itd.
Pri tehnologiji EtherCAT P napajalna tokova tečeta po 100 MBit podatkovni liniji, kar omogoča cenovno zelo ugodno ter kompaktno povezavo. Da bi se izognili možnosti napačne povezave na standardne EtherCAT naprave ter s tem možnim okvaram, je Beckhoff razvil tudi posebne vtikače namenjene za uporabo z EtherCAT P. Celotna družina EtherCAT P konektorjev je namenjena širokemu obsegu aplikacij, od 24 V DC V/I sistemov pa do npr. pogonov z napajalno napetostjo 400 V AC oz. 600 V DC, s tokovi do 64 A.
EtherCAT P omogoča tudi prihranke in sicer zaradi več razlogov:
- Ni potrebe po ločenih napajalnih kablih.
- Hitrejše ožičenje omogoča bistven prihranek časa.
- Manjša možnost napak pri ožičenju.
- Potrebno je manj prostora za montažo kabelskih verig, kanalov in krmilnih omar.
- Enokabelska rešitev omogoča manjše senzorje in aktuatorje.
Ena od značilnosti EtherCAT-a je ta, da ima uporabnik na voljo različne topologije omrežja, ki jih lahko med seboj kombinira in tako ustvari zasnovo sistema, ki je najcenejša in najboljša za dano situacijo. Za razliko od klasičnega sistema napajanja naprav preko Etherneta (Power over Ethernet oz. PoE), EtherCAT P omogoča tudi zaporedno vezavo več naprav z enim samim izvorom napajanja.
Kmalu bo na voljo tudi orodje za načrtovanje EtherCAT P mreže, s katerim bo mogoče določiti ustrezne dolžine in tip kablov glede na padec napetosti ter optimalno razporeditev naprav v omrežju.
Več podatkov o EtherCAT P najdete na www.beckhoff.si ali pri podjetju Beckhoff Avtomatizacija d.o.o.
EtherCAT P: komunikacija in napajanje v enem kablu
Beckhoff Avtomatizacija d.o.o.
