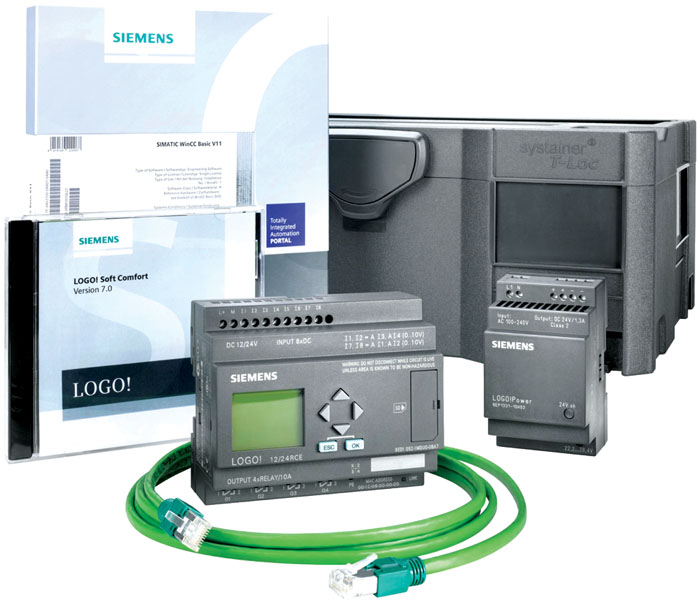

Krmilnik Logo! sedme generacije, katerega najopaznejša pridobitev je zmožnost ethernet povezave z ostalimi napravami, je bil predstavljen v eni od prejšnjih številk revije Svet elektronike. V tokratni številki podajamo kratka navodila za izmenjavo podatkov med omenjenim krmilnikom in krmilnikom serije S7-1200.
STEP7 V11

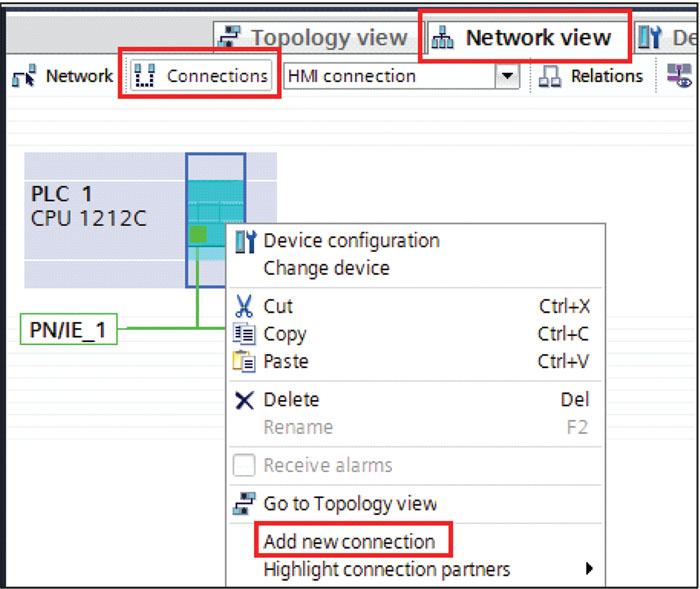

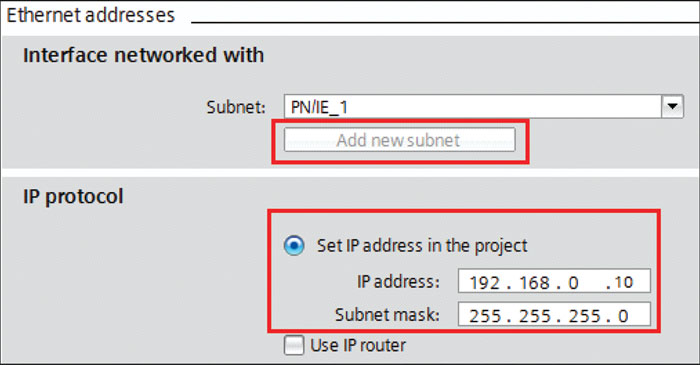

V programskem orodju Step7 V11 najprej izberemo poljubni krmilnik serije S7-1200, mu določimo IP naslov in kliknemo ‘Add new subnet’, slika 1. Nato izberemo ‘Network’ pogled, pod povezavami z desnim klikom na krmilnik dodamo novo povezavo, slika 2.
V oknu, ki se odpre, izberemo tip povezave ‘S7 connection’ in odstranimo kljukico pri možnosti ‘Establish active connection’. V novo nastali povezavi v razdelku ‘General’ nastavimo IP naslov Logo! krmilnika (Partner), s katerim želimo vzpostaviti povezavo. Ostale nastavitve v tem razdelku lahko pustimo nespremenjene. V razdelku ‘Adress details’ prepišemo nastavitve iz slike 3.
Nastavitev povezave na strani krmilnika S7-1200 je s tem končana. Preden se lotimo nastavitev Logo! krmilnika, si pripravimo še podatkovni blok, preko katerega dobimo podatke iz Logo! krmilnika. Pri tipu bloka izberemo ‘Global DB’ in blokovni dostop ‘Standard’. V novo nastalem podatkovnem bloku nastavimo ‘naslove’ Logo! krmilnika, do katerih želimo dostopati, slika 4.
Logo! Soft Comfort V7.0
Najprej izberemo zavihek ‘Tools’ in ‘Ethernet Connections’. Nastavimo IP naslov krmilnika in masko podomrežja. V polju ‘Peer-to-Peer Connections’ dodamo še novo povezavo (desni klik). V oknu, ki se odpre, izberemo ‘Client connection’ in nastavimo TSAP ter IP naslov krmilnika S7-1200 s katerim se želimo povezati.
Za prenos analognih vhodnih vrednosti iz Logo! na S7-1200 je potrebno le-te najprej vnesti v ‘Parameter-VM mapping’. Na koncu v ‘Data Transfer’ tabelo, vnesemo katere podatke želimo izmenjevati s serverjem (S7-1200), slika 5.
Do podatkov iz Logo! ‘Variable Byte’ v Soft Comfort-u dostopamo preko ‘Network input/output’ blokov , v katerih nastavimo ustrezno lokacijo podatka. Več informacij vključno s primerom in kodo najdete na strani.
Ethernet povezava med Logo! 0BA7 in S7-1200 (Step7 V11)
