Omron je z novo serijo laserskega senzorja ZX2 postal cenovno še ugodnejši merilni senzor. Zagotavlja zanesljivejše in še bolj stabilno merjenje, ter enostavno nastavljanje. Za merjenje uporablja napreden CMOS slikovni senzor, ki se zelo dobro obnese na zahtevnih površinah merjencev. Je zelo hiter in natančen merilni senzor.
Stabilna meritev in enostavna uporaba

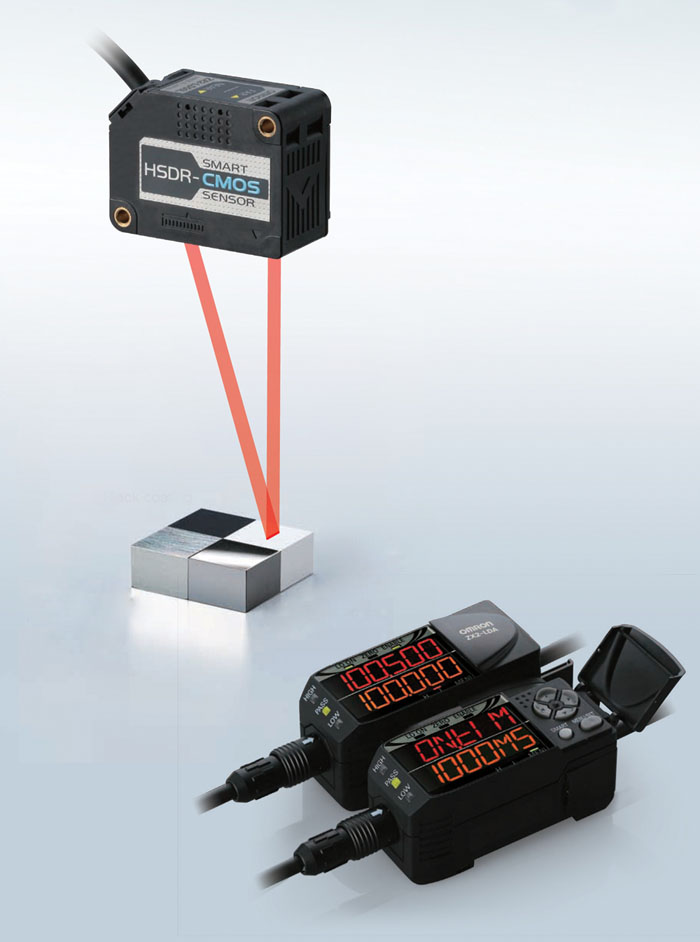

ZX2 je zelo prilagodljiv površini, ki jo meri in deluje zelo stabilno na različnih kovinskih, plastičnih in transparentnih materialih s pomočjo posebnega algoritma, ki nadzoruje Omronov HSDR-CMOS slikovni senzor (high speed and dynamic range) in prilagaja moč laserskega žarka (Slika 1). V izvedbi z linijskim laserskim žarkom se zelo dobro obnese tudi pri zelo dinamičnih aplikacijah.

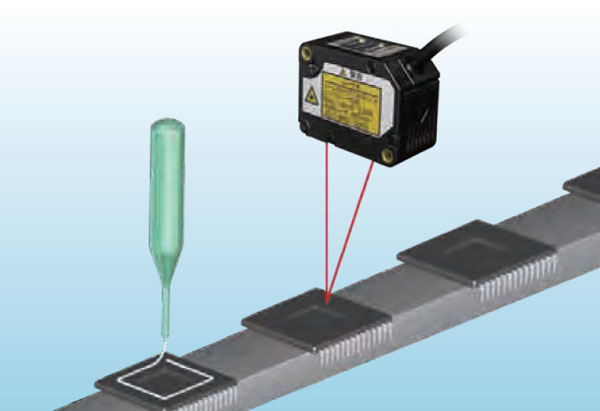

Optimalna nastavitev za stabilno merjenje se izvede s pomočjo (ene) tipke (»SMART«), z metodo »pametne nastavitve«, zato uporabnik ne potrebuje posebnega znanja (slika 2).
Zanesljivo meritev dosežemo z izbiro ene od treh metod delovanja, glede na merjeno površino. In sicer, metodo za merjenje enotne površine izberemo tako, da tipko »SMART« držimo 1s. Uporabi se tam, kjer pričakujemo nespremenljive merjence oz. merjene površine. S tem, ko držimo tipko »SMART« 3s prikličemo metodo za različne merjence, ki je primerna tam, kjer se merjenci spreminjajo. Tretjo metodo delovanja izberemo tako, da tipko »SMART« držimo 5s. Metoda je primerna za meritve, kjer pričakujemo spremenljivo površino na posameznem merjencu (slika 3).
Senzorske glave za različne zahteve
V ponudbi serije ZX2 so štirje različni tipi senzorskih glav, za različne zahteve merjenja. Vse so v ohišju z IP67 zaščito in ugodnim faktorjem temperaturne odvisnosti (0.02%/°C za celotno merilno območje). Senzorske glave so ožičene z robotskim kablom in tako primerne za montažo na gibljive dele. Kompaktne dimenzije omogočajo lažjo montažo tam, kjer smo s prostorom omejeni (slika 3).
ZX2-LD50L (linijski žarek):
- 50±10mm merilno območje
- 1.5µm natančnost
- ±0.05% linearnost
- velikost linijskega žarka 60µm x 2,6mm
ZX2-LD50 (točkovni žarek):
- 50±10mm merilno območje
- 1.5µm natančnost
- ±0.10% linearnost
- velikost točkovnega žarka 60µm
ZX2-LD100L (linijski žarek):
- 100±35mm merilno območje
- 5µm natančnost
- ±0.05% linearnost
- velikost linijskega žarka 110µm x 2,7mm
ZX2-LD100 (točkovni žarek):
- 100±35mm merilno območje
- 5µm natančnost
- ±0.10% linearnost
- velikost točkovnega žarka 110µm
