Včasih bi potrebovali stabiliziran vir enosmerne napetosti za napajanje vezja, katerega poraba ne presega nekaj mA. Če mora biti vezje vključeno daljše časovno obdobje, baterijsko napajanje ne bo ravno primerno, zato si bomo morali najbrž omisliti primeren omrežni adapter.
Najmanjši mrežni transformatorji, ki so standardno dostopni, so moči nekje od 0,35 VA naprej. Ti transformatorji so resnično miniaturni: s tlorisom, ki je le malce večji od 2×2 cm in z višino, ki ne presega 2 cm, ne bodo zasedli ravno veliko prostora na ploščici tiskanega vezja. Transformatorju dodamo je še eno ali dve usmerniški diodi, primeren filtrski kondenzator in po potrebi še integrirani stabilizator, pa imamo hitro rešitev problema našega napajanja! No, ta rešitev ni ravno idealna: cena miniaturnih mrežnih transformatorjev je največkrat nad 5 EUR, njihov izkoristek pa je le 30%…

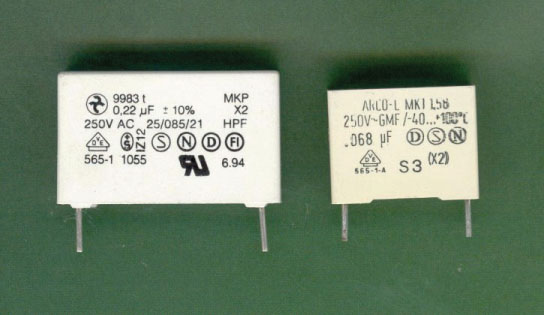

Obstaja tudi drugačna rešitev: mrežni usmernik s kondenzatorjem. Osnovno shemo takšnega usmernika prikazuje slika 1. Vezje deluje takole: upor R1 ima zanemarljivo upornost v primerjavi z reaktivno upornostjo kondenzatorja C1, zato določa vrednost toka v tokokrogu R1-C1-D1 le njegova kapacitivnost. Ta tok povzroči padec napetosti na Zener diodi D1, ki je med trajanjem pozitivnih polperiod mrežne napetosti enak nazivni napetosti Zener diode, medtem ko je v času trajanja negativnih polperiod enak napetosti diode, polarizirane v prevodni smeri (okrog 0,6 V). Dioda D2 do kondenzatorja C2 prevaja le pozitivne impulze, ki se polni toliko časa, dokler se ne nabije na nazivno napetost Zener diode.
