PowerWise krmilnik s posnemanjem tokovnega načina delovanja odpravlja potrebo po vmesnem vodilu in drugi stopnji pretvornika, s čimer lahko zmanjšamo tloris izdelka celo do 50 odstotkov!

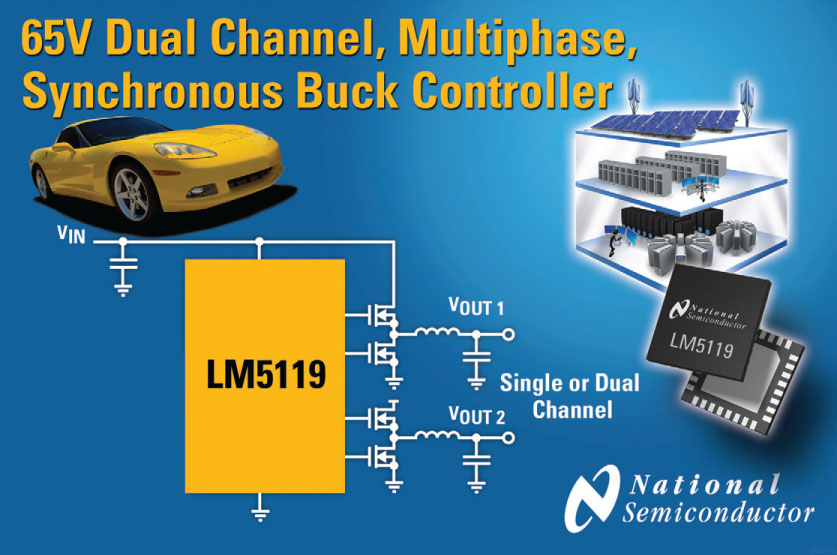

National Semiconductor Corp. je danes predstavil LM5119, visoko napetostni, dvo-kanalni, dvo-fazni sinhronski buck krmilnik s posnemanjem tokovnega načina (ECM) nadzor. LM5119 omogoča regulacijo enega ali dveh napetosti velike tokovne zmogljivosti neposredno iz priključene napetosti, ki je lahko celo do 65V, poenostavitev DC-DC pretvorbe visoke napetosti in zmanjševanje tlorisa tiskanega vezja do 50 % v primerjavi z alternativnimi rešitvami, pri katerih sta potrebni dve stopnji pretvarjanja. LM5119 ponuja edinstveno kombinacijo visoke zmogljivosti, prilagodljivosti in enostavnosti uporabe za potrebe telekomunikacij, v industriji in avtomobilski industriji, ki zahtevajo natančno regulacijo napetosti. Naprava razširja nabor visokonapetostnih sinhronih krmilnikov podjetja National Semiconductor z zmogljivejšim za večje tokove.
Današnje aplikacije napajalnikov na področjih telekomunikacij, avtomobilski industriji in krmiljenja v industriji zahtevajo nizke izhodne napetosti pri večjih tokovnih obremenitvah pri visoki vhodni napetosti, ki se lahko precej spreminja, medtem ko morajo še vedno izpolnjevati stroge zahteve glede velikosti tiskanega vezja in glede učinkovitosti. Pri tradicionalnem pristopu sta potrebni dve fazi DC-DC pretvorbe :ena za regulacijo napetosti na vmesnem vodilu na približno 9V do 12V in druga za regulacijo izhodne napetosti, ki lahko znaša le 1V pri toku, ki presega 20 amperov. LM5119 omogoča neposredno regulacijo obeh izhodnih napetosti iz vhodne, s čimer je odpravljena potreba po vmesni fazi pretvorbe, ki poslabša učinkovitost in zahteva do dvakrat večje število sestavnih delov. Lastna tehnologija krmiljenja ECM podjetja National Semiconductor omogoča natančno kontrolo zelo kratkih ciklov prevajanja, ki je nujno potrebna v visokonapetostnih aplikacijah, saj omogoča natančno uravnavanje izhodne enosmerne (DC) napetosti z odličnim odzivom. Pri večjih zahtevah glede izhodnega toka lahko dva izhoda povežemo vzporedno na breme z zmogljivostjo do 40A s prepletanjem vklopa, ki zmanjšuje vhodno in izhodno kapacitivnost.
Tehnične značilnosti Buck krmilnika LM5119
LM5119 ponuja široko paleto delovnih napetosti od 5.5V do 65V in 0.8V, 1,5 odstotka reference omogoča natančno regulacijo izhodne napetosti od 0.8V do 90 odstotkov vhodne napetosti. Delovno frekvenco lahko uporabnik programsko nastavi in sicer od 50 kHz do 750 kHz, pri tem pa se lahko sinhronizira z zunanjim taktom. Posnemanje diodnega načina (DEM) omogoča tudi delovanje z le občasnim vklopom toka skozi tuljavo za boljšo učinkovitost pri manjši obremenitvi. Ta način omogoča nadzorovan zagon z nastavljeno obremenitvijo s tem, da preprečimo, da bi toka tekel skozi sinhroni MOSFET. Visokonapetostni regulator rampe z avtomatskim preklopom na zunanjo rampo še dodatno izboljša učinkovitost. Dodatne funkcije vključujejo temperaturno zaščito, omejitev toka od cikla do cikla in način omejitve toka »kolcanja« ter nastavljiv nivo najnižje napetost. Široko razpon vhodne napetosti, večfazno delovanje, programabilni mehki zagon, vhodni UVLO in način posnemanja (delovanja) diode skupaj dajejo oblikovalcu sistema večjo prilagodljivost in nadzor nad vsemi aplikacijami.
LM5119 je na voljo v 5 x 5 mm LLP ohišju z 32 priključki. Za aplikacije z vhodno napetostjo v razponu od 4.5V do 42V je na voljo LM25119.
Razpoložljivost in cene
LM5119 je že na voljo, njegova cena je 4,05 $, LM25119 pa dobite za 3,80 $ pri količini 1.000 kosov. Več informacij povezava ali povezava.
Novi 65V dvo-kanalni, dvo-fazni sinhroni Buck krmilnik za stikalne napajalnike National Semiconductor vam prihrani prostor na TIV v visokonapetostnih aplikacijah
