Kaj neki si predstavljati pod tem izrazom: dva tranzistorja v delovni točki?
Kmalu boste izvedeli in videli, da je to zelo praktična rešitev tam, kjer je prostor na tiskanem vezju zelo omejen.
Podjetje onsemi je predstavilo t.i. BRT tranzistorje v enem majhnem SOT-563 ohišju, ki vsebuje tako PNP kot tudi NPN tranzistor. SOT-563 je res majhno ohišje saj ima dimenzije 1,5 x 1,1 mm.

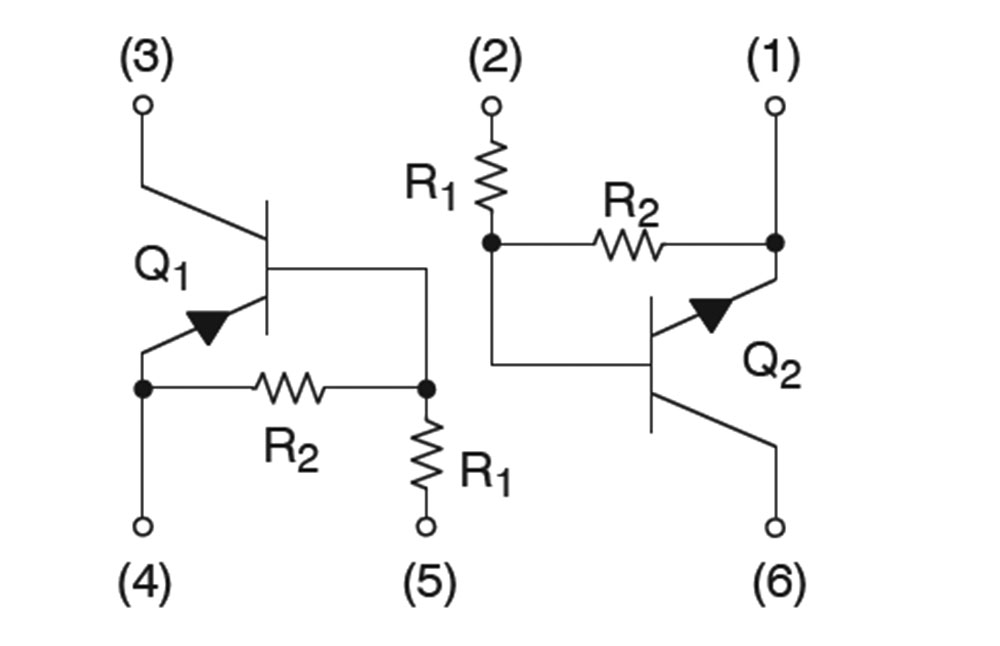

BRT (angl. Bias Resistor Transistor) vsebuje en tranzistor z monolitnim prednapetostnim vezjem, sestavljenim iz dveh uporov: zaporednega baznega upora in bazno-emitorskega upora. Ti digitalni tranzistorji so zasnovani tako, da nadomestijo eno samo napravo in njeno zunanje prednapetostno
vezje. BRT odpravlja te posamezne komponente z njihovo integracijo v eno ohišje. V seriji EMD4DXV6T1 sta dva komplementarna tranzistorja vgrajena v ohišje SOT-563, ki je idealno za površinsko montažo z nizko porabo energije, kjer je prostor na plošči omejen.
Tipične lastnosti EMD4DXV6T1:
Zmanjša prostor na tiskanem vezju
Poenostavi načrtovanje vezij
Zmanjša število komponent
Predpona NSV za avtomobilske in druge aplikacije, ki zahtevajo posebne zahteve glede lokacije in sprememb nadzora; skladnost s standardom AEC−Q101 in podpora PPAP
EMD4DXV6T1 je RoHS skladen.

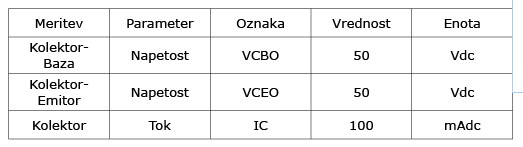

Najvišje dovoljene vrednosti, glej tabelo.
Oba tranzistorja imata tipično ojačenje hFE 140 in razmerje uporov R1/R2 je tipično 0,21.

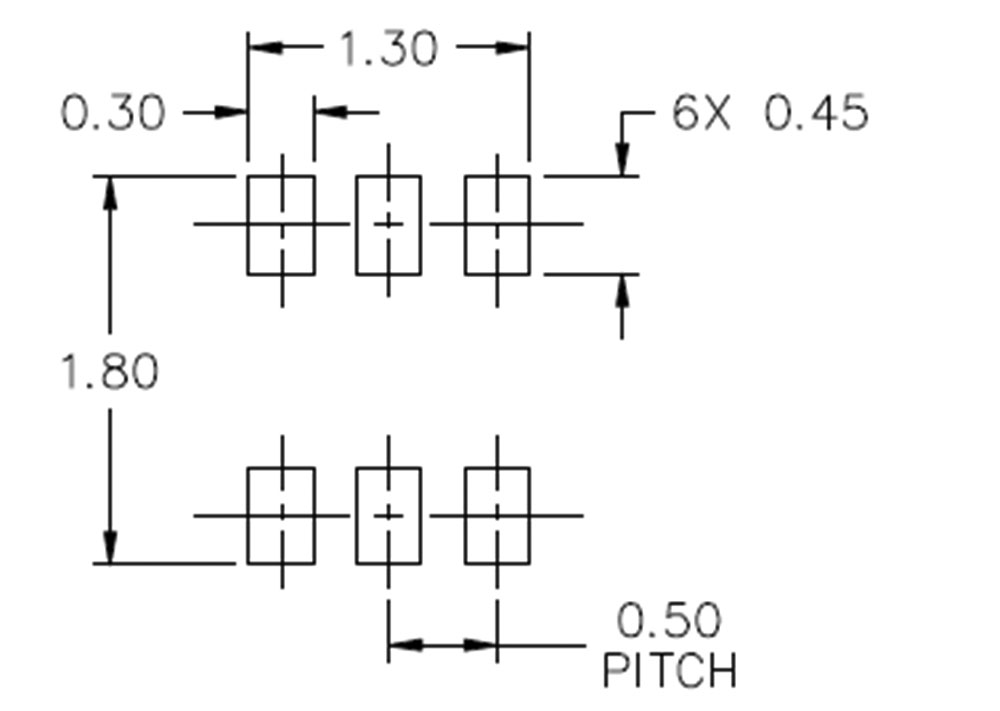

Priporočen razpored SMD priključkov vidite na sliki 2.
Več informacij o teh zanimivih BRT tranzistorjih najdete na www.onsemi.com.
