Omron Corporation
Nove naprave G3VH z napetostjo 1.800 V in 3.300 V omogočajo učinkovito in lahkotno elektrifikacijo.

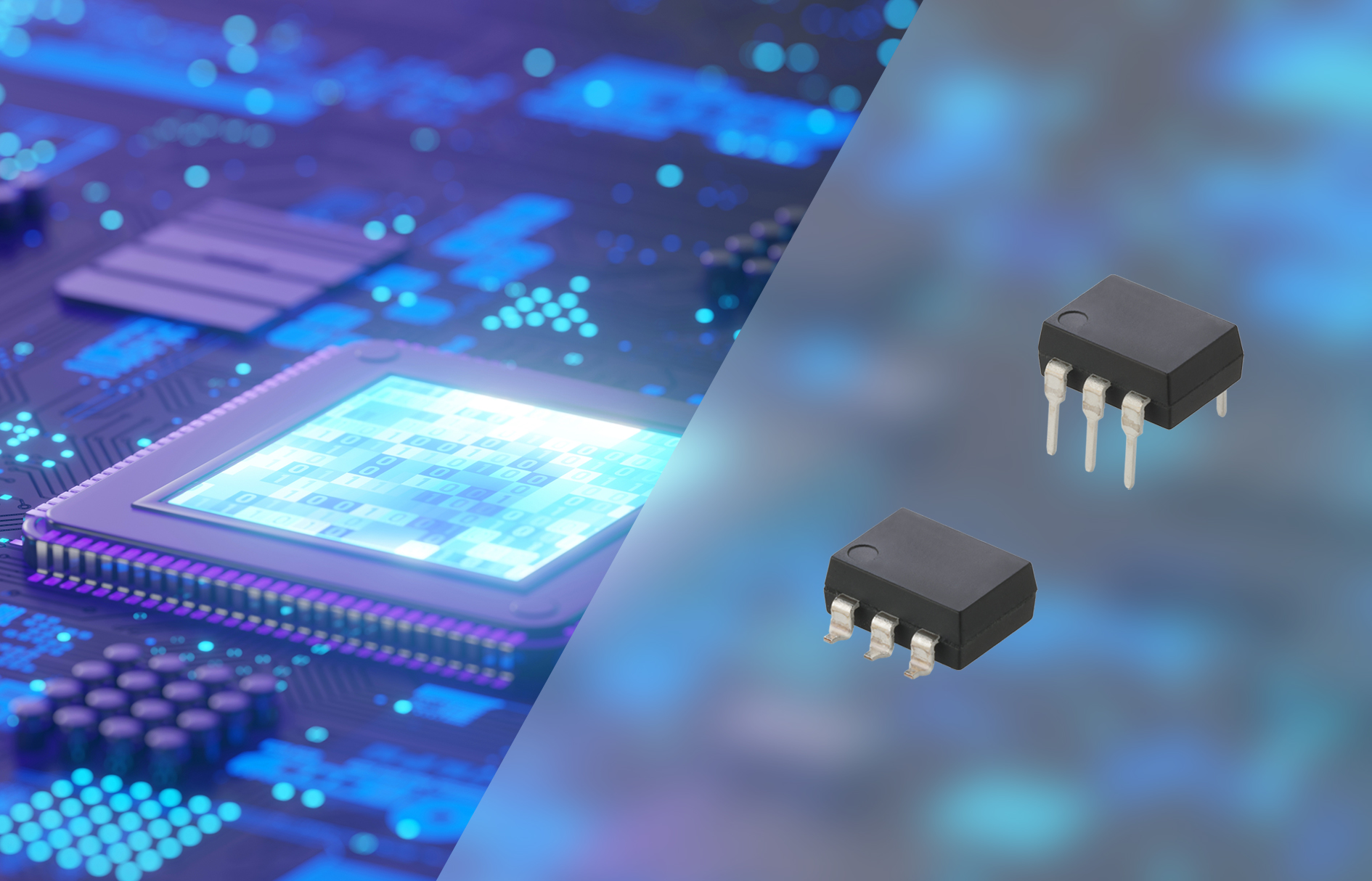

Podjetje OMRON Electronic Components Europe je predstavilo nove releje G3VH SiC-MOSFET z nazivnimi napetostmi 3.300 V in 1.800 V, ki ponujajo prednosti polprevodniškega preklapljanja moči pri napetostih zbiralnega vodnika in akumulatorja do 1.000 V in več.
Zaradi višjih nazivnih vrednosti ti releji zagotavljajo robustno in zanesljivo preklapljanje, saj projektanti sistemov uporabljajo višje napetosti, da bi povečali energetsko učinkovitost ter izkoristili manjše in lažje žice ter priključke. Novi G3VH releji lahko delujejo nad običajnimi mejami najvišje napetosti za običajne polprevodniške releje, hkrati pa so trajnejše in fizično manjši od običajnih reed relejev. Običajno se uporabljajo v industrijskih pogonih in avtomatizaciji, v sončnih in vetrnih elektrarnah, v sistemih za shranjevanje energije (ESS) za odkrivanje napak v ozemljitvah ter v avtomatizirani preskusni opremi (ATE) za visokonapetostne močnostne polprevodnike s široko energijsko vrzeljo.
Reléji, ki vsebujejo zaporedno vezane MOSFET-e iz silicijevega karbida (SiC) z optično izoliranim gonilnikom vrat, brez težav obvladujejo visoke delovne napetosti v svojem kompaktnem 6-pin DIP-6 ohišju. Zaradi naravno nizkih notranjih kapacitivnosti, ki zagotavljajo čisto in učinkovito preklapljanje tudi pri visokih hitrostih, imajo releji čas vklopa 1 ms ali 2 ms, izklop pa lahko dosežejo v 0,2 ms.
S takšno zmogljivostjo naprave serije G3VH omogočajo hiter odziv na varnostne ukaze sistema ter krajše čase preskusnih ciklov v ATE aplikacijah. Medtem ko naravno visoka toleranca SiC na dV/dt zagotavlja stabilno preklapljanje tudi v zahtevnih pogojih, MOSFET-i prav tako prenesejo visoke delovne temperature in toplotne obremenitve, kar jim omogoča dolgo življenjsko dobo v vseh okoljih.
Nove naprave obsegajo dve seriji, med katerimi je tudi model G3VH-331, ki je namenjen za napetost 3.300 V, trajni obremenitveni prenese tok 300 mA in impulzni tok (Iop) 900 mA, s skupno upornostjo 3,5 Ω med priključki. Serija G3VH-181 z nazivno napetostjo 1.800 V lahko prenese do 30 mA neprekinjenega toka in 80 mA impulznega toka, pri upornosti 120 Ω.
Vse nove naprave G3VH so tipa 1a (SPST, običajno odprti kontakti) in se trenutno proizvajajo v različnih izvedbah ohišij za površinsko montažo in za THT vgradnjo.
Več informacij je na voljo na naslovu:
https://components.omron.com/eu-en/products/relays/G3VH
