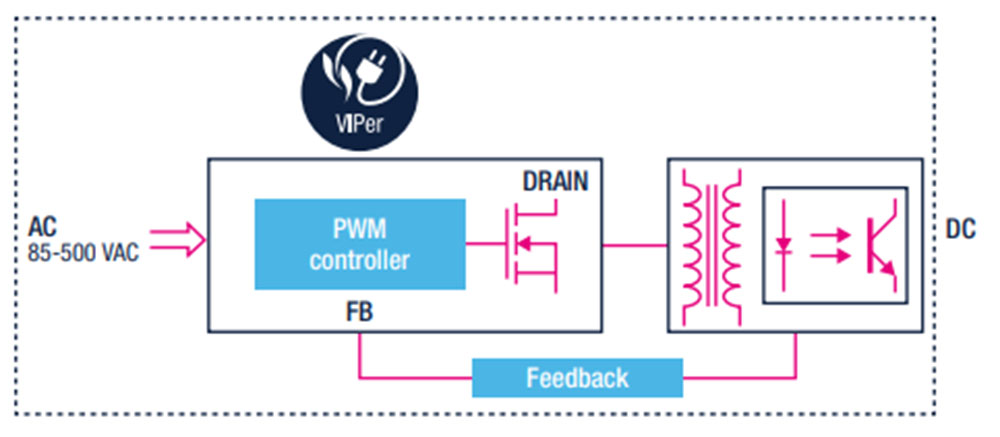

VIPer11B je energetsko varčen visokonapetostni pretvornik, ki poenostavlja zasnovo pretvornikov izmeničnega toka v enosmernega z integracijo PWM krmilnika z visokonapetostnim MOSFET-om.
Velik plus za osvetlitev
Z izjemno nizko skupno porabo v stanju pripravljenosti in visokim izkoristkom v širokem območju obremenitve, VIPer11B omogoča SMPS zasnovam, da izpolnjujejo najzahtevnejše predpise o varčevanju z energijo z izboljšano zanesljivostjo, skalabilnostjo in zmanjšanim številom komponent. Zelo vsestranska naprava ponuja robustno zasnovo, ki prenese padce napetosti v omrežju in prepreči prekinitev napajanja med začasno preobremenitvijo. Zaradi tega je primerna za SMPS z nizko močjo, kot so razsvetljava, gospodinjski aparati, avtomatizacija doma, industrijske in širokopotrošne aplikacije.
Ključne lastnosti:
800 V lavinski MOSFET, ki omogoča pokrivanje izredno širokega vhodnega območja VAC.
Vgrajen HV zagon in senzor FET.
PWM krmilnik v tokovnem načinu.
Zaščita pred omejitvijo toka ponora.
Širok razpon napajalne napetosti: 4,5 V do 30 V.
Zmanjšana poraba energije sistema:
Manj kot 10 mW pri 230 VAC v neobremenjenem stanju
Manj kot 400 mW pri 230 VAC z obremenitvijo 250 mW
Neravna frekvenca preklapljanja zmanjša stroške EMI filtra: 60 kHz ± 7 % (tip L).
Vgrajen E/A z referenco 1,2 V.
Zaščita z avtomatskim ponovnim zagonom: preobremenitev/kratki stik (OLP), OVP linije ali izhoda, VCC sponka.
Zaščita pred preskokom impulza za preprečevanje bega magnetnega pretoka.
Vgrajena termična zaščita.
Vgrajen mehak zagon za izboljšano zanesljivost sistema.
Poleg VIPer11B sta na voljo še različici VIPer13B in VIPer14B. VIPER113B zmore krmiliti 370 mA, medtem ko VIPER114B pa 480 mA.
Primeri uporabe
Družina VIPer1XB integriranih napajalnikov je primerna za uporabo na področjih LED osvetlitev, AC/DC pretvornikov in adapterjev ter sistemov baterij za shranjevanje električne energije.

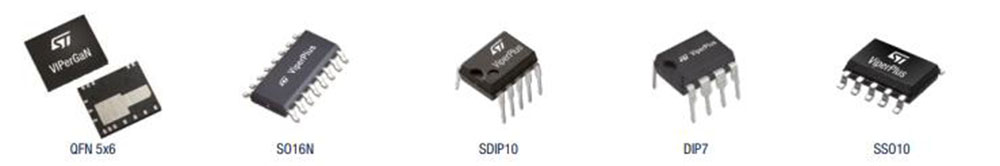

Družina Viper je na voljo v več vrstah SMD ohišij, od QFN 5×6 do SSO10 in še v DIP7 in DIP10 ohišjih.
Razvojna orodja
Na voljo so tudi razvojna orodja za te čipe.

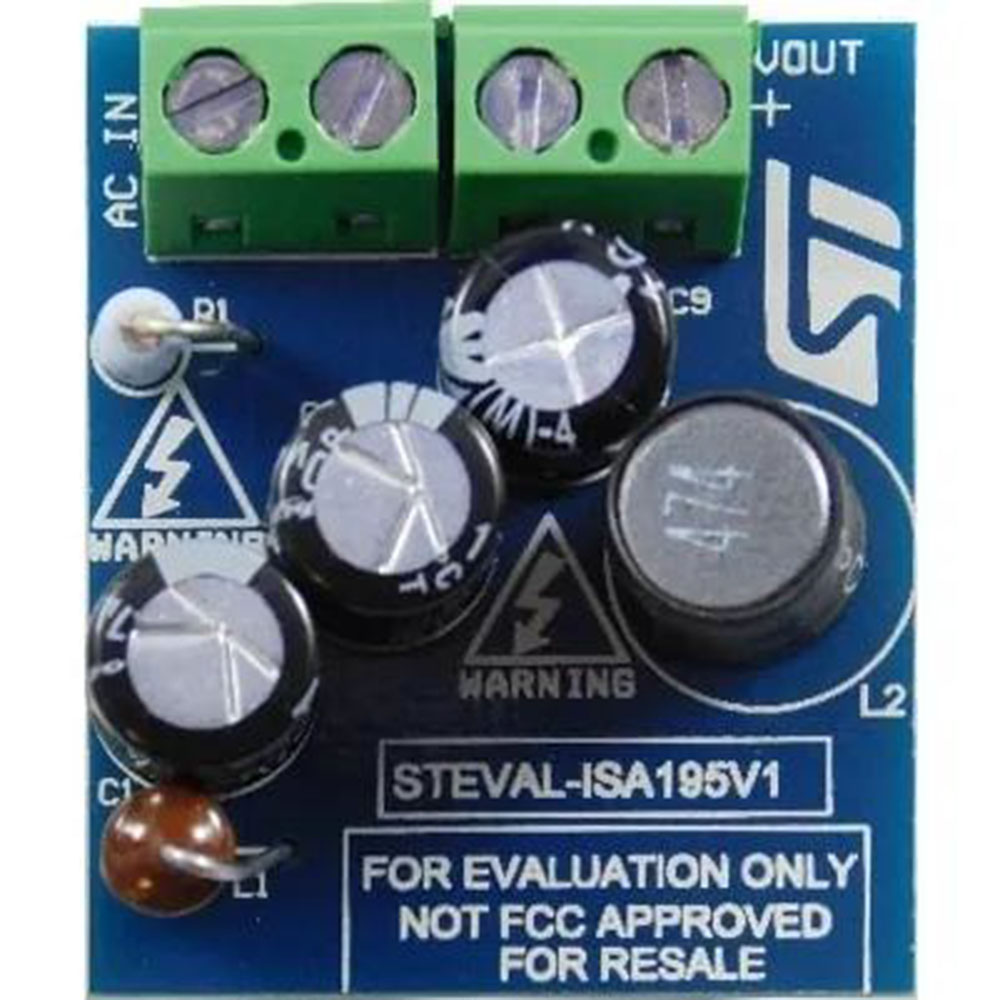

STEVAL-ISA195V1 je na voljo za verzijo VIPer11B, ki je 5 V / 0,36 A buckj/boost pretvornik. Kompakten neizoliran SMPS z učinkovitostjo v aktivnem načinu > 65 % pri majhni obremenitvi in nizki porabi v stanju pripravljenosti.

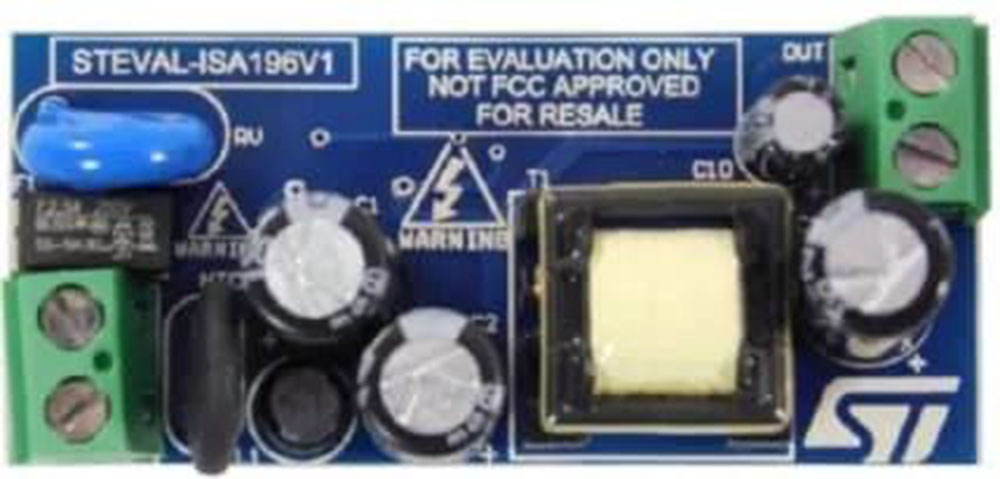

STEVAL-ISA196V1 je razvojni komplet, ki je 5 V / 1,2 A neizoliran flyback pretvornik na osnovi VIPer114LS. Kompakten neizoliran SMPS z učinkovitostjo v aktivnem načinu > 78 % in nizko porabo energije v stanju pripravljenosti.
Dobavljivost in cene
Vse predstavljene verzije Viper pretvornikov so že na voljo kot vzorci ali v količinah. Cena za količino 1000 kosov znaša 0,556 USD s tem, da je preko distributerske mreže za večje količine dostopen samo VIPer13B.
