Microchip vgrajuje operacijske ojačevalnike v poceni 8-bit PIC® mikrokontrolerje. Microchip je napovedal dva nova 8-bit PIC® mikrokontrolerja, PIC16F527 in PIC16F570, ki združujeta PIC mikrokontroler, ki je preprost za uporabo in vsebuje poceni analogno periferijo. Skupaj dajeta dobro integrirano in stroškovno ugodno družino izdelkov, ki je primerna za široko paleto izdelkov. Z vgrajenim dvojnim modulom operacijskega ojačevalnika, 8-bitnim AD pretvornikom ter dvema komparatorjema so ti mikrokontrolerji idealni za sisteme, ki zahtevajo obdelavo signala pred tem pa še ojačenje analognih vhodov.
Ključne značilnosti:
- Novi mikrokontrolerji ponujajo vgrajene operacijske ojačevalnike, hitre primerjalnike in AD pretvornike.
- Mikrokontrolerji so predvideni za splošne namene, obdelavo signalov in aplikacije različnega zaznavanja.
- Nova prekinitev na strojnem nivoju omogoča kompleksne funkcije brez dodane programske opreme.
- Programski Flash pomnilnik, ki ga lahko mikrokontroler sam vpisuje in bere ter ga lahko uporabimo kot funkcionalni podatkovni EEPROM.

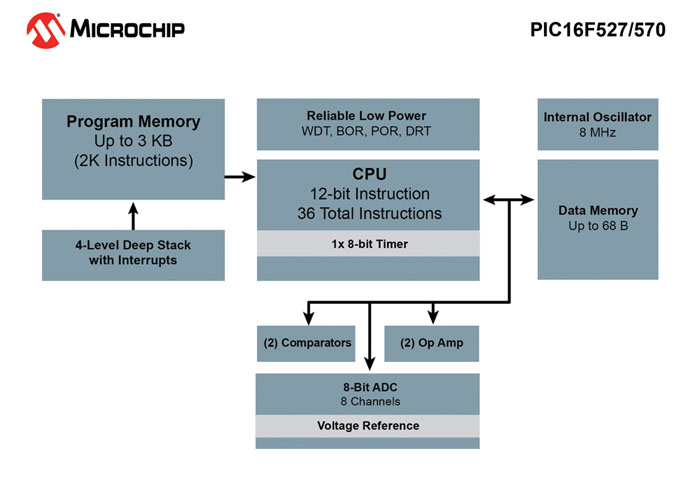

PIC16F527 in PIC16F570 razpolagata z majhno in visoko učinkovito 8-bitno arhitekturo in imata dodanih več funkcij za podporo enostavnosti uporabe in robustnosti sistema. Povsem nova zmogljivost prekinitev na strojnem nivoju daje oblikovalcem večjo svobodo pri uporabi bolj kompleksnih funkcij brez stroškov za dodatno programsko opremo, medtem ko lahko integriran Brown-Out Reset (BOR) odkrije napake v sistemu napajanja in varno ponastavi MCU, s čimer se izognemo morebitnim napakam v delovnem pomnilniku zaradi prenizke napajalne napetosti. Oba mikrokontrolerja imata tudi funkcijo samo-branja/pisanja programskega Flash pomnilnika, ki omogoča uporabo funkcionalnosti podatkovnega EEPROM-a. Te ključne lastnosti so poleg vgrajene najpogosteje uporabljene analogne periferije glavni razlogi, da sta PIC16F527 in PIC16F570 najprimernejša za številne poceni izdelke za zaznavanje, kot so detektorji dima, detektorji ogljikovega monoksida, foto senzorji in vmesniki za priključitev avtomobilskih senzorjev .

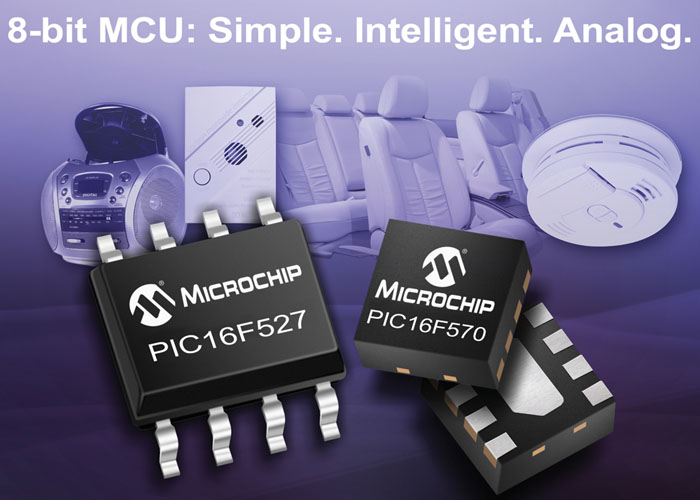

Mikrokontroler PIC16F527 je na voljo PDIP, SOIC, SSOP in QFN ohišjih z 20 priključki. Vzorci so že na voljo, prav tako že teče redna proizvodnja. PIC16F570 je na voljo v PDIP, SOIC, SSOP in QFN ohišjih z 28 priključki in pričakujejo, da bo že v juniju na voljo za vzorčenje in redno proizvodnjo.
Celoten Microchipov nabor orodij za razvoj podpira PIC16F mikrokontrolerje, vključno s PICkit ™ Low Pin Count Demo Board (DM164130-9), ki jo lahko dobite za 25,99 $, PICDEM ™ Lab Development Kit s PICkit ™ 3 (DM163045) za 134,99 $, PICDEM Mechatronics (DM163029) za 149,99 $; PICkit 3 Starter Kit (DV164130) za 59,99 $; MPLAB ICD® 3 Kit komplet (DV164036) za 229,99 $ in MPLAB XC8 prevajalnik za 8-bitne PIC mikrokontrolerje.
Za več informacij obiščite Microchipovo spletno stran na http://www.microchip.com/get/JB5A
Opomba: Ime in logotip Microchip sta registrirani blagovni znamki podjetja Microchip Technology Incorporated v ZDA in drugih državah. Vsi drugi zaščitni znaki, omenjeni v tem dokumentu, so last njihovih lastnih podjetij. Microchip Technology Inc.Operacijski ojačevalniki v poceni 8-bit PIC® mikrokontrolerjih
