    REFLOW peč iz domače delavnice

    Pred časom je naneslo, da sem moral sestaviti 20 identičnih tiskanin. Torej sedi za mizo in gremo. Po treh urah, ko še niti na pol nisem opravil, sem že imel privide. No, spajkanje uporov je ena stvar, ampak čipov z rastrom 10mils (0,25mm) pa je že druga zgodba. Potem, ko nisi več tako zbran, napraviš tudi več napak, tudi končni izgled malce trpi. Kdor je to že prakticiral, ve o čem govorim.

    Slike niŠola za drugič. Obrtniki ti seveda to z veseljem izdelajo in tudi izgled je profesionalen. AMPAK!!!! Samo za pripravo te oberejo od 150€ naprej. Zelo enostavna matematika pove, da se za male serije to ne izplača.  Sedaj pa imaš… Ročno ne bo šlo, obrtniki so predragi. Kaj storiti? Se lotiti izdelave peči za spajkanje (angl. reflow)? Ja, zakaj pa ne!

    IZBIRA PEČI

    Malo brskam po spletu in naletim na kar nekaj strani z uporabnimi podatki o tem. Nič, gremo iskati nizko proračunsko žrtev (pečico). V neki italijanski trgovini kupim prvo žrtev. 25L pečica z ventilatorjem in 1500W grelniki. Premamila me je moč grelnikov ter ventilacija, ki zna biti koristna za bolj enakomerno temperaturo po prostoru. Prvi testi pokažejo, da je ventilator povsem neuporaben. Pečica ima grozno slabo izolacijo in kroženje zraka le še poveča izgube. Enako velja tudi za volumen. Kakorkoli že, peč mi je zaplenila draga za kuhinjske potrebe. Treba je bilo poiskati novo. Tokrat izberem dosti manjšo 10L pečico s 1350W grelniki. Diagram segrevanja je zelo podoben prejšnji večji z močnejši grelniki. Verjetno bo treba vgraditi močnejše grelnike. Kolegi predlagajo »izolacijo« z Al folijo. Peč sem razdrl odstranil vse »nepotrebne« dele in vse notranje površine (vključno z steklom na sprednji strani) prevlekel z Al folijo, ki mi jo je poslal Slowfly iz foruma elektronik.si (še enkrat hvala). Na sprednji strani sem pustil majhno okno, da vidim, kaj se notri dogaja.. Rezultati so neverjetno boljši. Pečka v manj kot 2. min segreje iz 20 na 300° C. Torej je razmišljanje o močnejših grelnikih brez smisla.Slike ni

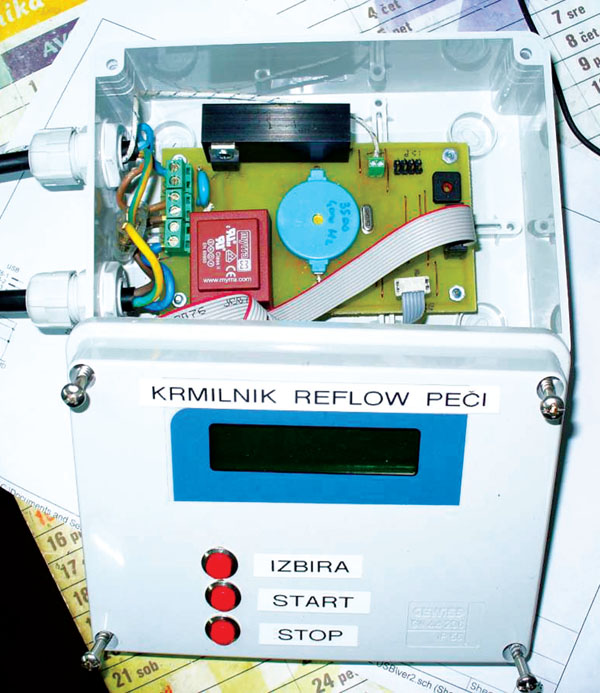

    IZBIRA KRMILNIKA

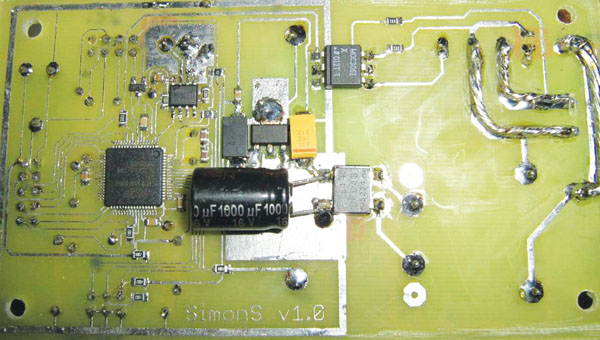

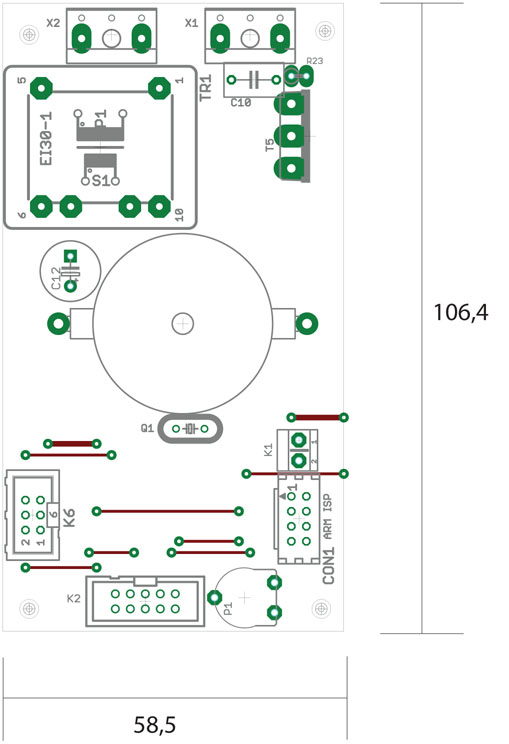

    Na spletu prav tako obstaja kup krmilnikov za te peči. Nekateri so celo »uporabni«. Po daljšem razmisleku sem se le odločil za samogradnjo. Za merjenje temperature sem izbral kar K-tip sonde, ki jo zelo dobro poznam. Izbira mikrokontrolerja pa je pojem zase. Sam zadnje čase dosti delam s CY8xxx podjetja Cypress. So zelo enostavni za delo in tudi nekaj periferije  bi prihranil, ampak so te mikrokontrolerji med amaterji dokaj nepoznani. OK, vzamem bolj znan NXP LPC2138 tako, da vsaj ostali ne bodo imeli težav. Za pretvorbo temperature nisem preveč kompliciral in sem uporabil kar čip MAX6675, ki je sicer drag, ampak prihrani kar nekaj dela.

    Celotni članek

    REFLOW peč iz domače delavnice

    2011_SE187_40
