Novi materiali in proizvodni postopki skupaj s spremenjenim načinom obravnave najslabših izidov odpravljajo rezervo med robustnostjo ter obremenitvijo komponent. Že najmanjše nepravilnosti na eni od teh dveh strani zaradi tega povzročajo izpade in napačno delovanje – pogosto za celotni sklop.
Njihova zanesljivost in robustnost je namreč odvisna od obdelave ter sodelovanja vseh posameznih delov sistema. Teh pa je zadnja leta vedno več. Preverjeno sredstvo za (vnovično) zagotavljanje večjih rezerv in s tem odpravljanje izpadov so komponente z višjimi standardi, tudi pasivne.
Kondenzatorji
Keramični kondenzatorji

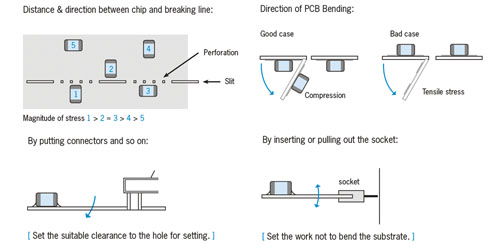

Pri najpogosteje uporabljenih keramičnih kondenzatorjih (MLCC – Multi Layer Ceramic Capacitor) se začne pogovor o robustnosti pri obdelavi komponent v postopku proizvodnje. Več kot 90 % težav s kondenzatorji MLCC nastane zaradi razpok zaradi upogibanja, ki nastanejo zaradi mehanskih preobremenitev. Pri preprečevanju sta na prvem mestu seveda optimizacija procesov obdelave, zlasti postavljanja, ločevanja podplošč in naknadne vgradnje končanih tiskanih vezij.
Poleg tega so dandanes na voljo kondenzatorji MLCC z mehko zaključitvijo (uporabljajo se izrazi Softtermination, Flexiterm, Flexible Termination, Softelectrode), deloma v kombinaciji z zasnovama Open Mode in Float Mode (notranja zaporedna vezana), ki prenesejo bistveno večje sile upogiba.
Piktogrami:
- Open Mode z mehko zaključitvijo
- Float Mode z mehko zaključitvijo
Še ena robustna izvedba so kondenzatorji MLCC s posebnim načinom vgradnje »Leadframe«, ki jim pravijo tudi Stacked MLCC, Metal Terminal MLCC ali Mega Cap. Temperature nad najpogostejšo specifikacijo 125 °C so pogosta tema tudi pri kondenzatorjih MLCC. Podjetje Rutronik ponuja na primer komponente s specifikacijo do 150 °C, deloma celo do 200 °C.
To omogočajo dielektriki X8R, X8L in X9U (200 °C), ki imajo pri največji temperaturi dovoljeno lezenje +–15 %, +15–40 % in +15–56 %. To pomeni bolj stabilno kapacitivnost pri nižjih temperaturah, na primer samo –7,5 % pri 125 °C.
Tudi za druge posebne zahteve je na voljo vedno več posameznim načinom uporabe prilagojenih komponent. Odlikujejo jih na primer posebno nizke vrednosti parazitnih vplivov in posebne lastnosti pri enosmernih oziroma izmeničnih napetostih, odvisno od načina uporabe. Odvisno od poudarka se te posebne izvedbe imenujejo na primer HiRel, RF ali Microwave, Low Loss Ultra-Low ESR ali guaranteed DC-Bias.

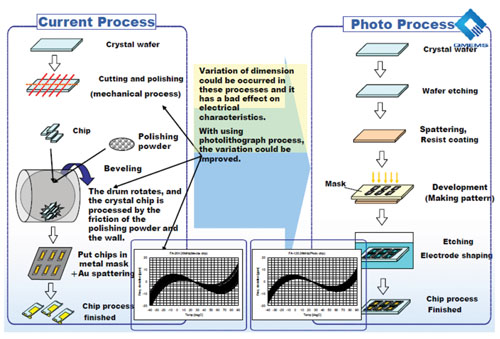

Robustne pasivne komponente
