TIViS, prilagodljivi industrijski sistem za strojni vid, ki omogoča hitro pregledovanje, smo razvili v okolju LabVIEW. »Orodja in sestavni deli podjetja National Instruments pomenijo, da je sistem TIViS odprt za nadaljnjo širitev in prilagajanje funkcionalnosti za nove vrste izdelkov. « Uporaba programske opreme NI LabVIEW za razvoj sistema TIViS, prilagodljivega industrijskega sistema za strojni vid, ki omogoča hitro pregledovanje in prihodnji razvoj.
Sanitarni izdelki za osebno uporabo, na primer izdelki za žensko higieno in plenice za otroke, zahtevajo visoko kakovost materiala in kakovostno predelavo med proizvodnjo. Ker lahko več vrst napak povzroči nehigienske izdelke, ki lahko v kritičnih primerih povzročijo škodo, je za proizvajalce zelo pomembno, da dosegajo najvišjo mogočo kakovost končnih izdelkov.
Proizvodni pregled teh proizvodnih procesov se običajno izvaja z naključno izbiro izdelkov, ki se ročno pregledajo v laboratoriju. To ni dovolj za 100-odstotne rezultate. Ta cilj je dosegljiv z avtomatiziranimi sistemi za pregledovanje.

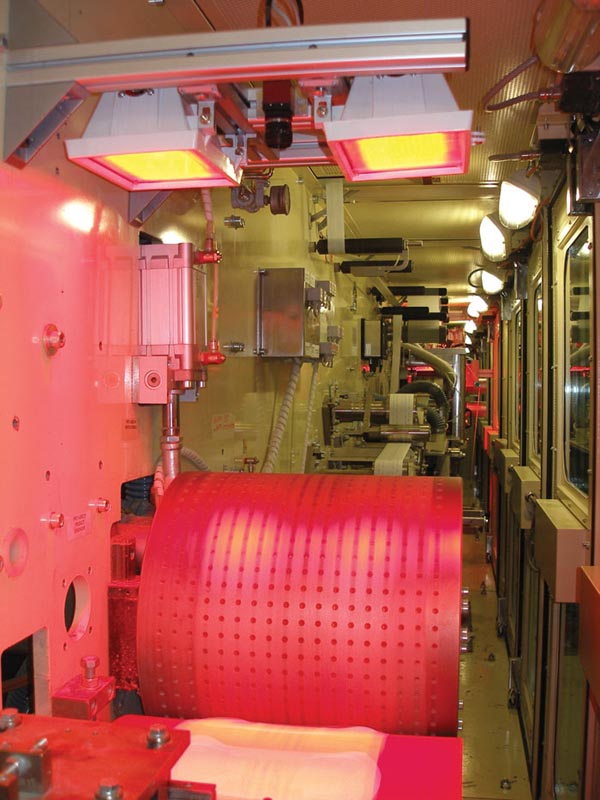

Pregledovanje kakovosti sanitarnih izdelkov postavlja zelo stroge zahteve za sistem za strojni vid. Prva zahteva je zelo hitro pregledovanje izdelkov, da lahko proizvodnja linija tipično izdela več kot 1000 izdelkov na minuto. Druga zahteva je pregledovanje na več točkah vzdolž proizvodne linije, saj so izdelki precej zapleteni in lahko pride do težav v notranjih plasteh. Zadnja zahteva se nanaša na uporabljene materiale. Ti večinoma vključujejo bele netkane tekstilije in folije, kar močno otežuje sposobnost prepoznavanja vseh potrebnih podrobnosti o izdelku in razlikovanje napak.
Zasnova sistema
Zasnova našega sistema za proizvodno pregledovanje ženskih sanitarnih brisač je temeljila na strogih strankinih zahtevah za sistem, ki so vključevale veliko hitrost pregledovanja in veliko zanesljivost. Cilj je bil ugotoviti učinkovitost identifikacijskega sistema pri zaznavanju pokvarjenih izdelkov, pri tem pa ohraniti absolutno najnižjo mogočo mero lažnih alarmov, ki povečujejo delež odpadkov pri proizvodnji in predstavljajo neposredno finančno izgubo za stranko. Za stranko so bile odločilne zahteve za zajemanje podatkov in statistično obdelavo, vrednotenje neželenih dogodkov ter možnosti za poročanje. Na splošno smo sistem utemeljili na odprti arhitekturi, da vključuje morebitne prihodnje zahteve in razširja možnosti uporabe.
Da bi izpolnili opredeljene zahteve, smo se lotili razvoja sistema PC s strojnim vidom. Za razvoj aplikacije smo se odločili za okolje LabVIEW, ker je resnično odprto in omogoča uporabo širokega niza funkcij iz drugih področij, vključno z zajemanjem podatkov, grafičnim predstavljanjem, statistično obdelavo in poročanjem. Možnosti za oblikovanje grafičnega uporabniškega vmesnika so bile praktično neomejene, kar je omogočilo zasnovo udobne, pregledne in hitre aplikacije.
Notranjo zgradbo aplikacije smo utemeljili na ogrodju, ki smo ga izvedli v večini kompleksnih aplikacij za strojni vid. Ogrodje zagotavlja osnovne funkcije podatkovnih tokov, zajemanja slik, sinhronizacije, zajema podatkov, statistične analize, statističnega nadzora procesov in predstavitve podatkov v realnem času. Omenjeno ogrodje je stranki zagotovilo preverjen koncept zelo preprostega in preglednega upravljanje ter predelave podatkov.

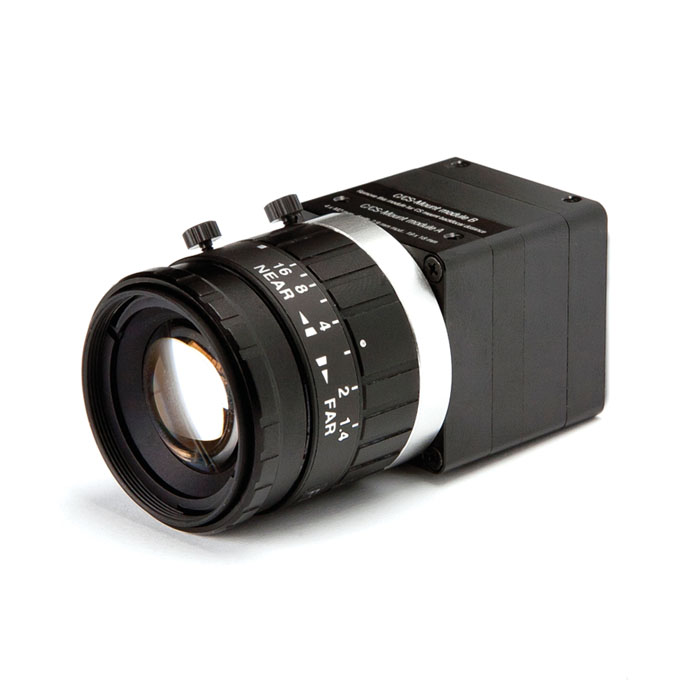

Sistem z zelo hitro kamero zagotavlja kakovost sanitarnih izdelkov
