Razvijalci mobilnih aplikacij in aplikacij za igre ter avtomobile so prvi izkoristili možnosti tipal MEMS. Ta tipala pa odpirajo veliko možnosti tudi pri uporabi v industriji, medicini in gospodinjskih napravah.

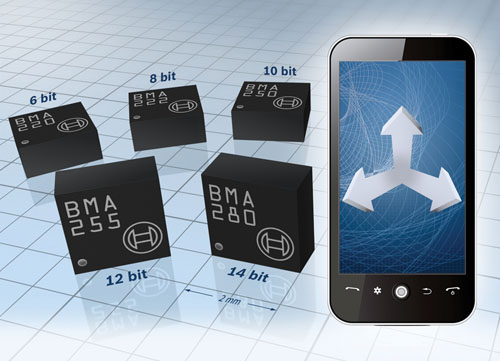

Za številne načine uporabe so posebno privlačna 3-osna tipala pospeška. Stanejo precej pod evro, hkrati pa ponujajo številne funkcije, tako da zagotavljajo vrhunsko razmerje cena/zmogljivost. Trenutno so najbolj priljubljena 3-osna tipala pospeška MEMS LIS3DH iz podjetja STMicroelectronics in BMA250E iz podjetja Bosch Sensortec.

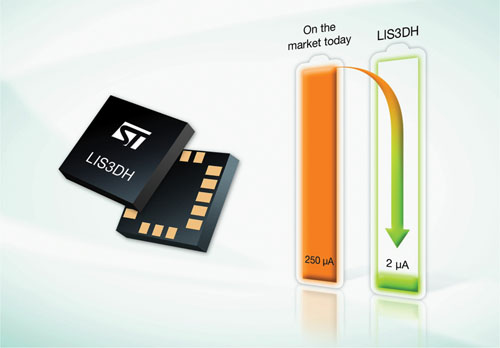

Obe imata izredno nizko porabo in velikost, tako da sta izredno primerni za uporabo v mobilnih napravah. Z nizkopotrošnim načinom je mogoče porabo toka pri modelu ST LIS3DH zmanjšati na le 2 μA, tipalo iz podjetja Bosch Sensortec pa porabi manj kot 5 μA. S funkcijo prebujanja ob premikanju je mogoče bistveno zmanjšati porabo celotne aplikacije, kar podaljša življenjsko dobo baterije. Aplikacija se preklopi v način mirovanja, dokler tipalo MEMS ne zazna premika, ko se znova »zbudi« (pametno upravljanje porabe).
Mere ohišja tipal so 3 x 3 x 1 mm (LIS3DH) oziroma 2 x 2 x 0,95 mm (BMA250E), tako da so idealna za aplikacije, kjer manjka prostora. Oba modela zagotavljata programirana merilna območja +/– 2 g, +/– 4 g, +/– 8 g in +/– 16 g z občutljivostjo 1 mg/digit pri LIS3DH ali 256 LSB/g pri BMA250E v območju 2 g. Imata digitalno ločljivost 12 ali 10 bitov, tipični odmik ničelnega pospeška skozi celotno življenjsko dobo znaša +/– 40 mg za tipalo podjetja ST in +/– 80 mg za model Bosch.
Številne funkcije odpirajo nešteto možnosti uporabe
Oba merilnika pospeška ponujata zaznavanje prostega pada, ki se trenutno največkrat uporablja v trdih diskih za prenosnike. Tukaj se glava za zapisovanje in branje premakne v varen položaj, takoj ko tipalo zazna prosti pad. To načelo pa lahko uporabimo tudi pri drugih strojih, na primer motorni žagi ali daljinskem upravljanju žerjava, ki jih je mogoče z izklopom v sili preklopiti v varno stanje.
Zaradi zaznavanja še najmanjših premikov in tresljajev ter sprememb položaja so tipala pospeška uporabna tudi kot zaščita pred vandalizmom ali kraji, na primer pri naftovodih ali plinovodih, avtomatih in dragocenostih. Beleženje tresljajev se lahko uporablja za preverjanje pravilnega delovanja stroja in hitro sprožitev zaustavitve v primeru okvare.
Aplikacije HMI je mogoče z uporabo tipal opremiti z novimi funkcijami in tako nadgraditi. S preklopom profila prikazovalnika lahko prilagodite izravnavo slike prenosnih enot za upravljanje s prikazovalnikom, ko se prikazovalnik zavrti za 90° – podobno kot pri digitalnih fotoaparatih.
Tipala MEMS za uporabo v industriji
