S predstavitvijo vektorske signalne sprejemno-oddajne naprave NI PXIe-5644R podjetje National Instruments na novo opredeljuje RF-instrumente, saj jim dodaja prilagodljivost uporabniško programirljivih naprav FPGA.
V

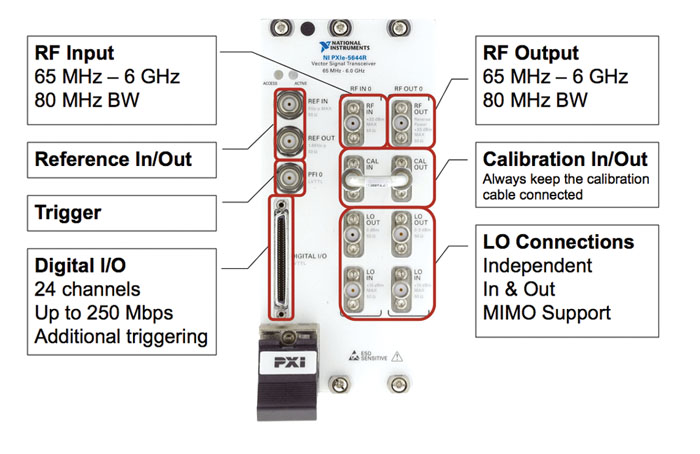

ektorska signala sprejemno-oddajna naprava NI PXIe-5644R združuje V/I-funkcije za RF-signale, ki jih običajno ponujajo vektorski signalni analizatorji (VSA) in vektorski signalni generatorji (VSG), s funkcijami podjetja NI ali uporabniško določenimi funkcijami za obdelavo ter krmiljenje signalov v napravi FPGA. RF-vhod in izhod imata neodvisna lokalna oscilatorja (LO), frekvenčno pokritost od 65 MHz do 6 GHz in trenutno dostopno pasovno širino do 80 MHz. Naprava NI PXIe-5644R ima obliko ene enote PXI Express za 3 razširitvena mesta (glejte sliko 1 spodaj). Konfiguracije z več vhodi in več izhodi (MIMO) je mogoče ustvariti z uporabo več vektorskih signalnih sprejemno-oddajnih naprav v enem ohišju PXI Express.
Visoka zmogljivost in revolucionarna zasnova
Kaj je tako prepričljivo pri napravi NI PXIe-5644R? Neverjetna zmogljivost, ki jo omogoča tako majhna naprava. Z izpopolnjenim umerjanjem in širokopasovnimi digitalnimi popravki lahko vektorska signalna sprejemno-oddajna naprava NI PXIe-5644R pri svoji neverjetno majhni velikosti izpolni vsa pričakovanja za instrumente za raziskave in razvoj. Temu dodajmo še bistveno hitrejšo izvedbo preizkusov in prilagodljivost, ki jo zagotavlja uporabniško programirljiva naprava FPGA, kar pomeni, da je naprava NI PXIe-5644R idealna za karakterizacijo, preverjanje, potrjevanje ter proizvodno preizkušanje RF-sistemov.

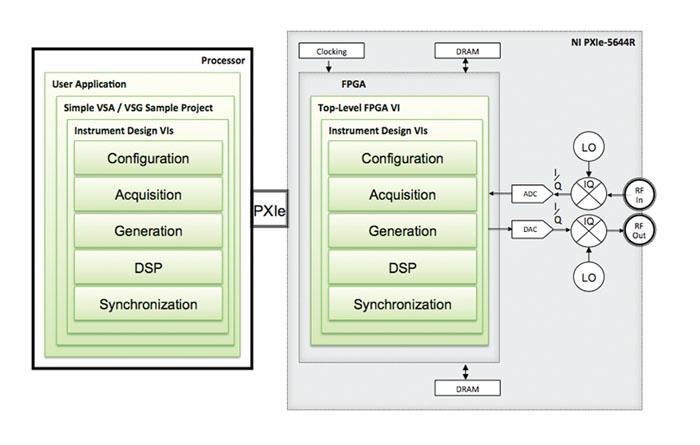

Osupljiva sta že izredna funkcionalnost in majhna velikost, najbolj revolucionarna lastnost vektorske signalne sprejemno-oddajne naprave NI PXIe-5644R pa je uporabniško programirljiva naprava FPGA Xilinx Virtex-6, ki jo je mogoče programirati z enoto LabVIEW FPGA Module. Naprava FPGA je povezana s podatki I/Q v osnovnem pasu podsistemov VSA in VSG, poleg tega pa še s 24 digitalnimi V/I-linijami s podatkovno hitrostjo do 250 Mb/s. Ta zmogljiva kombinacija RF-tehnologije, zelo hitrih digitalnih V/I-signalov in tehnologij FPGA omogoča, da izvaja naprava NI PXIe-5644R zelo raznolike načine uporabe, od preverjanja preizkušanih naprav (DUT) v realnem času do proženja po meri, servoupravljanja moči, programsko določenih radijskih naprav, emulacije kanalov in še marsičesa.
Arhitektura osnovne kartice FPGA

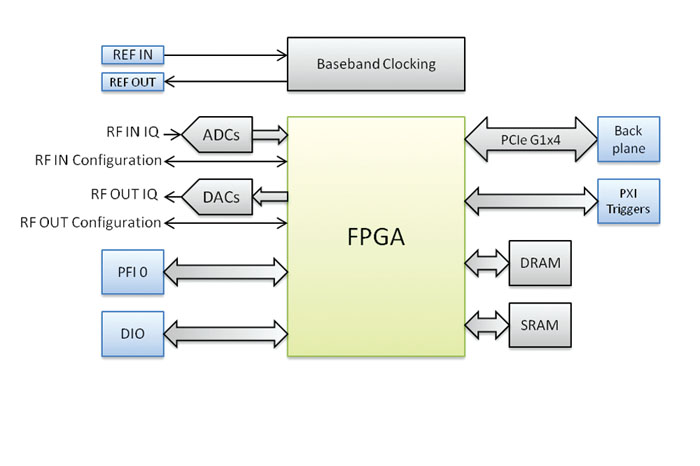

Osnovna kartica FPGA naprave NI PXIe-5644R je sestavljena iz naprave FPGA Xilinx Virtex-6, vezij za urine signale v osnovnem pasu, analogno-digitalnih pretvornikov (ADC), digitalno-analognih pretvornikov (DAC), digitalnih V/I-linij s programirljivimi funkcijami (PFI 0), digitalnega V/I-priključka, vmesnika PCI Express, prožilnikov PXI in pomnilnikov DRAM ter SRAM.
Vektorska signalna sprejemno-oddajna naprava NI PXIe-5644R
