Kaj bi se zgodilo, če bi nekdo povezal 24 V napajanje na vaše 12 V vezje? Če bi napajalna priključka pomotoma obrnili, bi vezje to preneslo brez škode? Je vaša naprava nameščena v takšnem okolju, kjer lahko posamezne motnje v napajalni napetosti dosegajo zelo visoke nivoje, včasih celo nasprotne polaritete? Čeprav so takšni dogodki redki, je za uničenje vezja dovolj samo eden
Kaj lahko storite za zaščito vaših občutljivih vezij pred napetostmi, ki so previsoke, prenizke, ali celo negativne? Če želite blokirati negativno napajalno napetost, načrtovalci sistemov običajno vežejo močnostno diodo v dovodnem priključku. Vendar pa ta dioda zavzema dragocen prostor na tiskanem vezju in porabi znatno količino energije pri visokih tokovnih obremenitvah. Še ena pogosta rešitev je, da se v seriji v dovodnem napajalnem priključku veže visokonapetostni P-kanalni MOSFET tranzistor. Na njem se sicer troši manj energije kot na serijski diodi, vendar sam MOSFET in potrebno krmilno vezje podražita celotno vezje. Pomanjkljivost obeh omenjenih rešitev je ta, da morata žrtvovati delovanje pri nižjih napajalnih napetostih, predvsem pri vezavi s serijsko diodo. Prav tako nobena od omenjenih vezav ne ščiti pred previsokimi napetostmi, zaščito, ki zahteva več in bolj zapleteno vezje, vključno s primerjalnikom (komparatorjem) napetosti okna.
Podnapetostna, prenapetostna in zaščita pred napačno polariteto

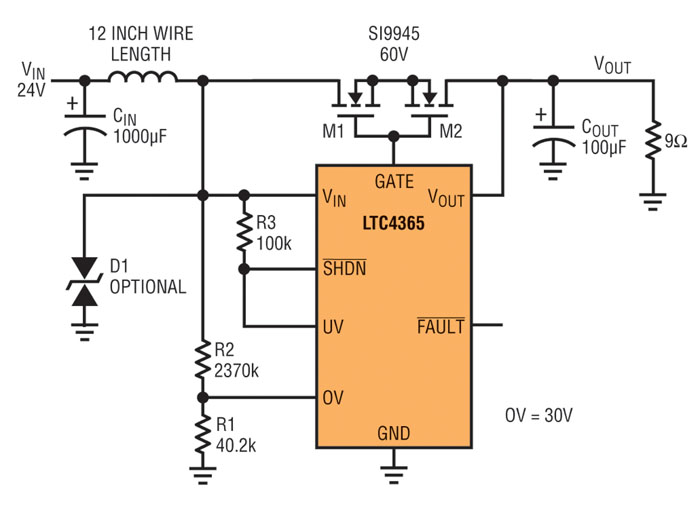

LTC4365 je edinstvena rešitev, ki elegantno in robustno ščiti občutljiva elektronska vezja pred nepredvidljivo visokimi ali negativnimi napetostmi na napajalnih priključkih. LTC4365 blokira pozitivne napetosti tudi do 60V in negativne napetosti celo do -40V. Le napetosti, ki so v varnem območju delovanja napajanja lahko pridejo do bremena. Edina zunanja aktivna komponenta, ki je potrebna, je dvojni N-kanalni MOSFET priključen med dovodom napajanja in občutljivim bremenom. Slika 1 prikazuje shemo vezja te aplikacije. Uporovni delilnik določa točki za priklop / odklop bremena pri prenapetosti (OV) in prenizki napetosti (UV) od VIN. Če je vhodna napajalna napetost izven tega napetostnega okna, LTC4365 v hipu odklopi breme od vhodnega napajanja. Dvojni N-kanalni MOSFET blokira tako pozitivne kot negativne napetosti na VIN. LTC4365 zagotavlja 8,4V za krmiljenje vrat zunanjega MOSFET-a med normalnim delovanjem. Dovoljen razpon delovanja LTC4365 je od 2,5 V do 34V in OV-UV okno se lahko nastavi kjerkoli v tem območju. Dodatna zaščita na VIN pri večini aplikacij ni potrebna, kar le še poenostavlja načrtovanje tiskanega vezja.
Za zaščito občutljivih vezij pred prenapetostjo in napačno priključitvijo ni več potrebna zaščitna dioda
