Microchip najavlja novo družino 8-bitnik mikrokontrolerjev, ki se odlikujejo po naboru analognih in digitalnih perifernih naprav naslednje generacije, zaradi česar so idealni za uporabo v splošne namene, za polnjenje baterij, LED osvetlitev, krmiljenje balasta, pri pretvorbi moči in aplikacijah krmiljenja sistemov.
Ključne lastnosti:
- vgrajen Complementary Output Generator (COG), 5-bitni DAC, visoko zmogljive primerjalnike (komparatorje) in 50mA izhode za neposredno krmiljenje FET tranzistorjev,
- podpirajo povečanje zmogljivosti sistema z manjšimi stroški pri polnjenju baterij, LED osvetlitvi, krmiljenju balasta, pretvorbi moči in pri aplikacijah za splošne namene,
- visokonapetostna različica je idealna za cenovno občutljive aplikacije v visokonapetostnih tokokrogih,
- omogočajo hiter razvoj s standardno zbirko Microchipovih nizkocenovnih razvojnih orodij.

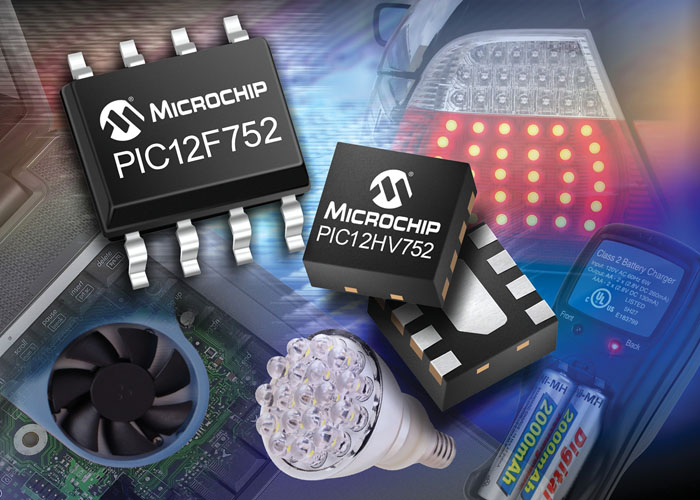

Mikrokontroler PIC12F (HV) 752 z vgrajeno periferno napravo Complementary Output Generator (COG), ki skrbi za to, da se izhodni signali na primer komparatorjev in pulzno-širinske modulacije (PWM) ne prekrivajo, hkrati pa omogoča nadzor mrtvega pasu (dead-band control), samodejen izklop in reset, fazno kontrol. Poleg vsega naštetega mikrokontroler ponuja 1,75 KB samostojnega programskega pomnilnika, ki ga lahko sam zapiše in prebere, vgrajenega ima 64 bytov RAM pomnilnika, poleg pa še 10-bitni ADC, PWM module, visoko zmogljive primerjalnike (komparatorje) s hitrim odzivom vse do 40 ns ter dva vhoda/izhoda s tokovno zmogljivostjo 50 mA, ki inženirjem omogoča povečanje splošne zmogljivosti sistema in zmanjšanje stroškov.
Inženirji so nenehno pred izzivom, da morajo povečati zmogljivost in učinkovitost sistema ob istočasnem zmanjšanju stroškov celotnega sistema, zlasti pri novejših aplikacijah LED-razsvetljave in polnjenju baterij. S svojimi številnimi vgrajenimi univerzalnimi in specializiranimi perifernimi napravami, vključno z integriranim COG, visoko zmogljivimi komparatorji in 50mA izhodi za neposredno krmiljenje FET tranzistorjev Microchipov novi mikrokontroler PIC12F (HV) 725 izpolnjuje vse te zahteve.Visokonapetostna različica PIC12HV752 ima vgrajen še shunt regulator, ki omogoča delovanje od 2V do nedoločene končne napetosti, ki jo lahko določi uporabnik, pri toku, ki je manjši od 2mA.
Ta visokonapetostna različica je zato idealna za uporabo v cenovno občutljivih aplikacijah v visokonapetostnih tokokrogih. Poleg tega lahko vgrajeni 4-kanalni 10-bitni ADC uporabimo za priključitev različnih senzorjev in mTouch ™ zaznavanje, vključno s kapacitivnim zaznavanjem dotika.
PIC12F (HV) 725 mikrokontrolerje podpirajo vsa Microchipova vrhunska standardna razvojna orodja, vključno z MPLAB® integriranim razvojnim okoljem (IDE): PICkit ™ 3 (PG164130), ki stane 44,95 $, MPLAB REAL ICE ™ (DV244005) s ceno 499,98 $ in MPLAB ICD3 (DV164035) razhroščevalnik / programator, ki stane 189,99 $. Inženirji lahko uporabite tudi Microchipov HI-TECH C® prevajalnik za PIC10/12/16 MCUs (SW500010 in SW500005).

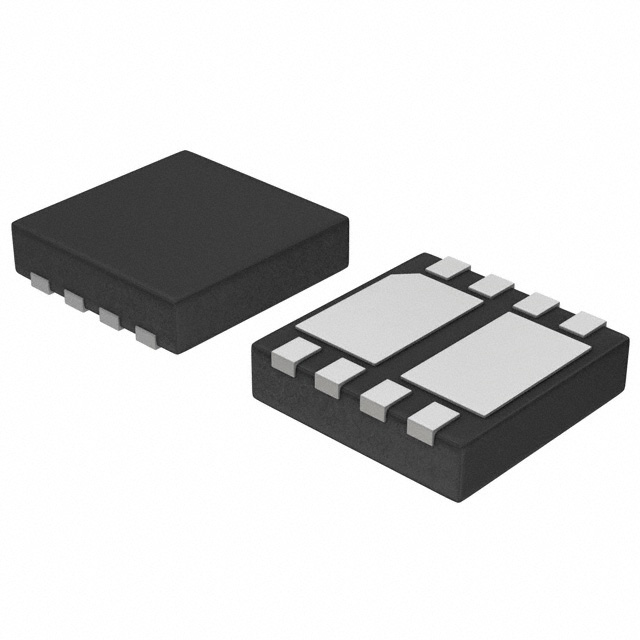

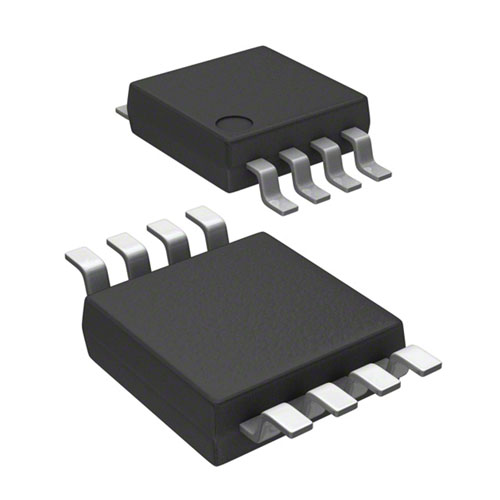

PIC12F752 in PIC12FHV752 MCUs so na voljo v 3 mm x 3 mm DFN ohišju z osmimi priključki, prav tako pa tudi v SOIC in PDIP ohišjih z osmimi priključki. Za dodatne informacije obiščite Microchipove spletno stran.
8-bitni PIC® z digitalnimi in analognimi perifernimi napravami
