LEM je izpolnil zahtevo po senzorjih toka, ki so natančni in enostavni za namestitev, s čimer poenostavlja Internet energije (pametna mesta).
Ključne točke:
- NOVI Split-core kompaktni tokovni transformatorji (ATO modeli) in tanke, lahke in prilagodljive ROGOWSKI tuljave z deljenim jedrom (ART modeli), ki omogočajo enostavno namestitev
- Natančnost v razredih 1 in 3 v skladu z IEC 61869
- Merjenje izmeničnih primarnih tokov od 0 do 125 A pri ATO modelih
- Izolacija za visoko nazivno napetost (1000 V CAT III PD2 ojačena) za ART modelov
- Edinstvena patentirana ART tuljava pokriva široko temperaturno območje delovanja od -40 do + 80ºC (ART modeli)
Podjetje LEM uvaja novo vrsto izdelkov z imenom “LEM City” za pametna mesta prihodnosti, ki ponujajo inovativne in kakovostne rešitve za merjenje električnih parametrov v pametnih omrežjih, v Industriji 4.0 in trgu obnovljivih virov energije.
LEM je razvil »ART« Rogowski tokovni senzor za merjenje izmeničnega toka do 10.000A in tudi več. ART dosega IEC 61869 razred točnosti 1, pri tem pa niso potrebne nobene dodatne komponente, na primer upori ali potenciometri, katerih vrednost se lahko v daljšem časovnem obdobju spremeni. Poleg tega ART izkorišča prednosti tehnologije »Popolna zanka«, edinstvene patentirane zaponke tuljave, ki odpravlja netočnost, ki jih prinaša občutljivost na položaj vodnika znotraj zanke, poleg tega pa zagotavlja inovativno, robustno in hitro »Twist and Click« zapiranje.
Notranji ščit je na voljo kot standard za zaščito pred različnimi zunanjimi polji, pri tem pa izboljšuje natančnost in zmožnost optimizacije pri merjenju majhnih tokov.
Serija ART zagotavlja enako enostavnost vgradnje kot je že pri obstoječih split-core transformatorjih, vendar imajo prednost pred njimi zato, ker so tanjši in bolj prilagodljivi.
Ne glede na izbrano dimenzijo premera odprtine – 70, 125 ali 175 mm – je lahko ART zelo hitro nameščen s preprostim natikanjem na kabel, kjer naj bi se izvajale meritve. Stik z vodnikom ni potreben, sam ART pa zagotavlja visoko stopnjo varnosti in visoko nazivno izolacijsko napetost (1000 V CAT III PD2 – ojačeno).
ART omogoča tudi odkrivanje odklopa tuljave s pomočjo varnostne plombe, ki gre skozi posebej oblikovano režo, kar je zelo uporabno, ko se tuljava uporablja v kombinaciji z merilnikom. Lahko se uporablja tudi v aplikacijah, ki zahtevajo stopnjo zaščite do IP 67. … ../ …

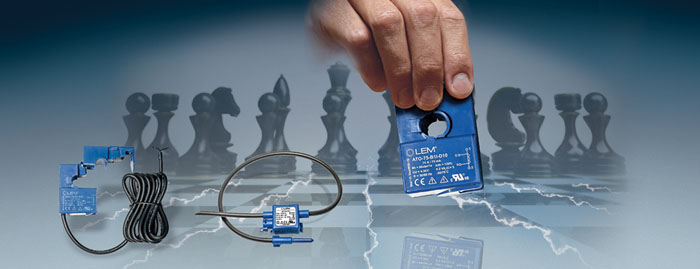

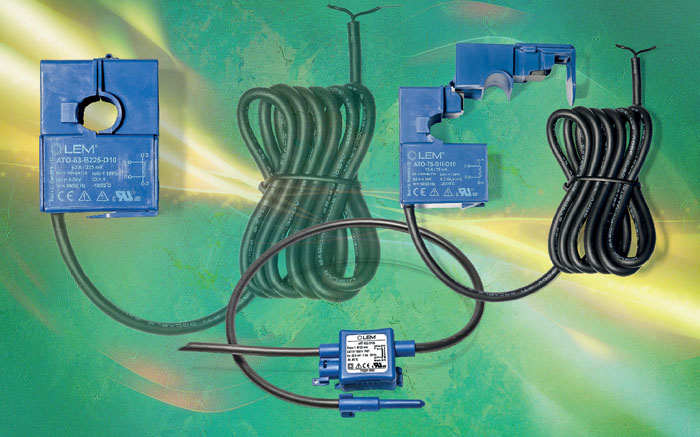

Za dopolnitev palete izdelkov LEM City z rešitvami za merjenje izmeničnega toka do 125 A je LEM ustvaril tudi serijo ATO tokovnih transformatorjev z deljenim jedrom v dveh mehanskih izvedbah, prvega s premerom odprtine 10 mm in drugega z odprtino 16 mm za primarni vodnik. Na voljo je 32 različnih izdelkov, ki naj bi zadovoljili vse potrebe glede različnih tokovnih območij in vrst izhodov (tokovni ali napetostni).
Tokovni izhod ATO izdelkov ponuja razmerje 1 mA/A z natančnostjo razreda 3, medtem ko so napetostni izhodi ATO na voljo bodisi z razmerjem 225 ali 333 mV @ IPR (nazivni primarni tok), z natančnostjo v razredu 1 skladno z IEC 61869 standardom.
Prav nobene potrebe ni, da bi morali prekiniti glavni vodnik (po katerem seveda teče tok), ko nameščamo ATO, saj ga lahko preprosto pripnemo nanj. Čisto enostavno ga je pritrditi tudi na dovodne vodnike s pomočjo vgrajenega pritrdilnega kabelskega sistema. ATO izdelki so lahko tudi trdno nameščeni v električnih omarah na DIN letvah, saj imajo tudi DIN Rail adapter.

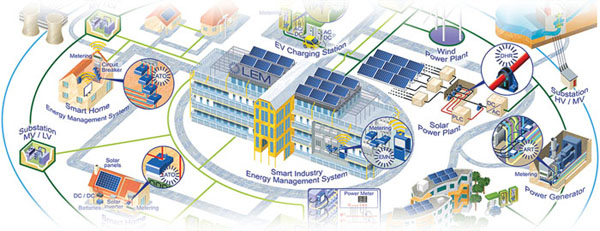

Aplikacije znotraj inteligentnega elektroenergetskega omrežja (Smart Grid), kot so električni generatorji, upravljanja z energijo doma (HEM), sistemi za nadzor baterij (BMS), energetske postaje srednjih in nizkih napetosti, meritve v posameznih energetskih vejah, polnilne postaje za električna vozila in sončne elektrarne, imajo vgrajenih vse več in več tokovnih senzorjev za zagotavljanje zanesljivega vključevanja porazdeljenih obnovljivih virov energije, shranjevanja energije, proizvodnje in porabe. To vodi k uvajanju še več senzorjev za zaznavanje toka, kar bo omogočalo, da bomo iz nadzornih centrov lahko avtomatizirali, daljinsko spremljali in med različno opremo izmenjevali podatke v realnem času.
ART in ATO serije tokovni senzorji imajo oznako CE in so v skladu s standardom IEC 61869, poleg tega pa zanje LEM daje petletno garancijo.
LEM – V osrčju močnostne elektronike
LEM je vodilni na trgu pri zagotavljanju inovativne in kakovostne rešitve za merjenje električnih parametrov. Njeni glavni izdelki – tokovni in napetostni pretvorniki – se uporabljajo v širokem spektru aplikacij na področju pogonov in varjenja, obnovljivih virov energije in napajalnikov, transportu in vleki, v konvencionalni in zeleni avtomobilski industriji ter na področjih, kjer se zahteva visoka natančnost. Strategija podjetja LEM je izkoriščanje bistvene prednosti svoje osnovne dejavnosti in razviti priložnosti v obstoječih in novih trgih z novimi aplikacijami. LEM je globalno podjetje srednje velikosti, ki ima svoje proizvodne obrate v Pekingu (Kitajska), Ženeva (Švica), Machida (Japonska) in Sofiji (Bolgarija). S svojimi regionalnimi prodajnimi mesti, ki se nahajajo blizu lokacij njihovih strank, pa družba lahko ponudi celovito storitev po vsem svetu. LEM je na SIX švicarski borzi že od leta 1986 in nosi oznako LEHN.
LEM City je odgovor na zahtevo po natančnih in zanesljivih senzorjih porabe energije za pametna mesta prihodnosti, ki so enostavni za namestitev. LEM – v osrčju meritev energije našega planeta.
»ART« Rogowski tokovni senzor za merjenje izmeničnega toka do 10.000A
