Nam neznani proizvajalec Beken iz Kitajske je proizvajalec integriranih vezij za področje telekomunikacij, tako digitalnih kot tudi govornih. Na njihovi strani [1] najdete Bluetooth LowEnergy, cel kup drugih Bluetooth variant, pa vse do brezžičnega prenosa govora in radijskih sprejemnikov.
BK4802 je podoben čipu RDA1846, ki se nahaja v DRA818 modulu, ki ga dobro poznamo v Sloveniji. Vendar pa je BK4802 vendarle bolj uporaben vsaj kar se tiče pokrivanja večjega frekvenčnega področja. Pokriva sledeče frekvence:
24MHz~32MHz 128MHz~170MHz 35MHz~57MHz 384MHz~512MHz
Kot vidite sta dodani dve področji: 24 – 32 MHz in 35 – 57 MHz, ki ju RDA1846 ne pokriva. S prvim področjem BK4802 pokrije popularno CB področje, za katero uporabniki ne potrebujejo posebnega radijskega dovoljenja, podobno kot za PMR področje. Blok shemo BK4802 vidimo na sliki 1.
Kot vidimo na sliki 1 čip BK4802 vsebuje vse za izvedbo enostavnega Walkie-Talkie-ja. Zopet za razliko med RDA1846 le-ta nima vgrajenega NF ojačevalnika, ki bi neposredno krmilil zvočnik. Res je, da BK4802 ne podpira subtonov (CTCSS), kar je za moderne repetitorje praktično neuporabno, je pa BK4802 idealen za izdelavo enostavnih in poceni sprejemno-oddajnih naprav, ki jih potrebujejo recimo motoristi za komunikacijo med dvema motoristoma.
Za normalno delo BK4802 potrebuje 21,25 MHz kvarc, mikrofon, zvočnik, nekaj pasivnih komponent in eno LiPo celico za napajanje. Izhodna moč dosega približno 15 mW, kar zadostuje za radijske zveze na krajših razdaljah. V našem primeru je to bilo nekaj 100m med hišami na frekvenci 462 MHz. Če ne bi bilo fizičnih ovir, bi bil doseg gotovo večji.
Nastavitev kanalov v minimalni izvedbi s čim manj elementi je možna tako, da fiksno izberemo predprogramirane kanale. Na voljo je 16 kanalov, ki jih vidimo v Tabeli 1:
Če se vam zdi izbor kanalov neprimeren, se z vami strinjam. 2 kanala na CB področju, medtem ko so dodali 4 kanale v 40 oziroma 49 MHz v področju za radijsko vodene modele. Naj dodam da ima BK4802 izhod za ASK signale na priključku 24. So pa uporabnikom namenili samo en PMR kanal (kanal 12) in kanale, ki pri nas niso dovoljeni za oddajanje za široke ljudske množice (razen za radioamaterje). Morda bi lahko razvijalci pri podjetju Beken malce drugače sprogramirali fiksne kanale.
Kakor koli že, vse to se da relativno enostavno rešiti z dodatkom EEPROM-a, v katerega lahko predprogramiramo na svoje kanale. Predprogramiranje EEPROMa je malce nerodno, saj moramo najprej z ustreznim programom izračunati vse parametre za določeno frekvenco in te parametre ročno vpisati v Excel razpredelnico, ki jo potem sprogramiramo v EEPROM. Če bi se želeli pozabavati s tem zanimivim čipom nam pišite, da vam pošljemo več tehničnih podatkov in tudi ustrezne programe.
Seveda pa lahko uporabimo tudi mikrokontroler za nastavitev frekvence. Mikrokontroler kot tudi EEPROM z BK4802 povežem preko I2C vodila, nakar kanale zopet nastavljamo s štirimi priključki, kot navedeno v Tabeli 1 s tem, da bodo seveda frekvence ustrezale frekvencam, ki smo jih sprogramirali v EEPROM oziroma mikrokontroler.
Vezavo BK4802 vidite na sliki 2.
BK4802 je simpatičen čip, zato smo malce pobrskali po spletu in našli modul z vgrajenim BK4802. Najboljša novica pri tem je to, da je ta modul zelo poceni. Narejen in preizkušen je na voljo za 4 US$ in omogoča popolnoma samostojen transiver za omenjena frekvenčna področja. Napajamo pa ga z 9V, kar dodatno olajša uporabo.
Shemo modula vidite na sliki 3.
Priklop modula je izjemno enostaven in primeren za začetnike. Priklop vidite na sliki 4.

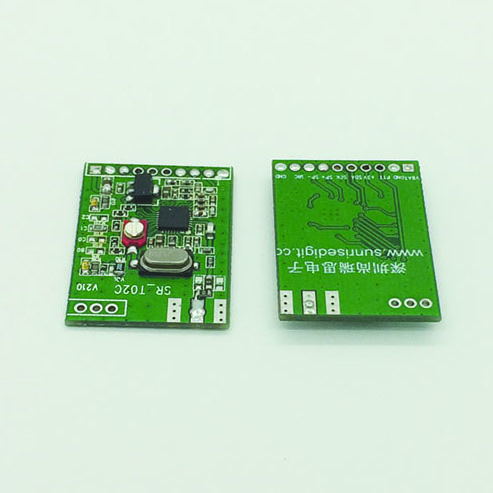

Izgled modula vidite na sliki 5.
Kot vidite na sliki 4 je priklop modula res enostaven. Seveda smo v uredništvu takoj poizkusili omenjene module in rezultat je bil presenetljivo dober. Kot omenjeno, je bil doseg med hišami nekaj 100m, kar je za tako enostaven (in poceni) modul več kot odlično. Test smo opravili samo na eni frekvenci, zanimivo bi bilo opraviti poizkus tudi na CB področju, vendar tam zaradi nizke frekvence ni za pričakovati velikega dosega pri anteni v obliki kratke žičke. Če pa bi seveda modul priključili na ustrezno anteno verjamem, da bi bil doseg odličen.
Zaključek
BK4802 je zanimiv telekomunikacijski čip. Morda je malce omejen glede prednastavljenih kanalov, vendar naj vas to me moti. Z dodatkom EEPROM-a ali mikrokontrolerja boste lahko vzpostavljali komunikacijo na precej širokem frekvenčnem področju. Izhodna moč dosega slabih 16 mW, kar je dovolj za lokalni klepet, žal pa BK4802 nima možnosti za subtone in kot tak torej ni primeren za klepet preko novodobnih radioamaterskih repetitorjev. Za kaj takega bo potrebno vzeti njegovega »večjega brata« BK4815, ki ga bomo predstavili v eni od naslednjih številk revije Svet elektronike.
Viri:
- Beken Corporation: http://www.bekencorp.com/
- http://trgovina.svet-el.si/productdetail.php?prodid=18726
