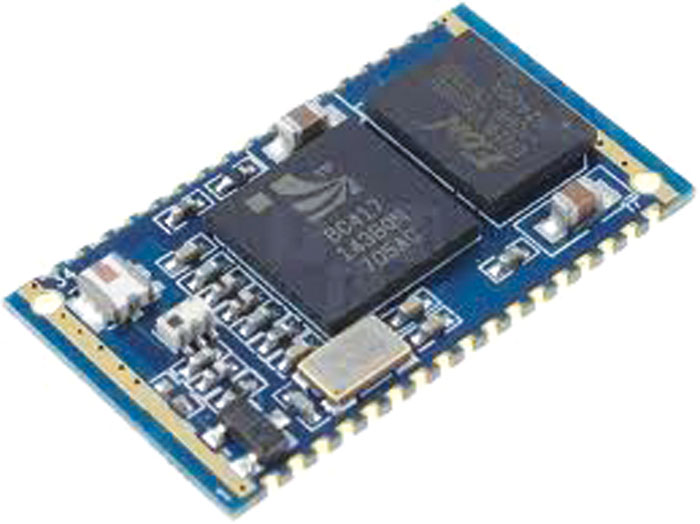

Bluetooth modul nam bo služil komunikaciji na kratke razdalje, tipično po stanovanju ali hiši. Uporabljen Bluetooth modul ustreza vsem EU regulativam glede VF komunikacije, zato ga lahko uporabite tudi v vaših komercialnih proizvodih.
Že dolgo časa smo v uredništvu iskali ustrezen Bluetooth modul. Ustrezen po več parametrih: po ceni (jasno, da mora biti cena nizka), po kvaliteti (mora ustrezati EU regulativam) in majhni porabi električne energije (zaradi možnosti uporabe v napravah napajanih z baterijami). V vmesnem času smo našli veliko število kitajskih modulov, ki so ustrezali večini zahtevam razen eni: niso utrezali EU regulativam in posledično niso imeli CE certifikata. Končno smo v Evropi našli ponudnika, ki dobavlja ugodne Bluetooth module in ga vgradili na naš Bluetooth adapter.
Električna shema
Shema za Bluetooth modul je pravzaprav enostavna. Na shemi na sliki 1 vidite samo Bluetooth modul in nekaj diskretnih elementov. Bluetooth modul se napaja s 3,3 V, zato je na modulu bilo potrebno predvideti napetostni regulator za primere, ko Bluetooth modul napajamo iz MiniPin, kjer je na napajalnih priključkih 5V. MegaPin ima vgrajeno možnost napajanja tudi s 3,3V, pa vendar smo nekako vajeni, da AVR-je napajamo s 5V. Zato smo dodali tudi vezje – prilagodilnik logičnih nivojev, s katerim prilagodimo 5V mikrokontrolerja, ki se nahaja na naši razvojni plošči, na 3,3V Bluetooth modula.
Na modulu se nahaja Bluetooth modul, dve Schottky diodi, ki služita prilagoditvi logičnih nivojev iz 5V na 3,3V, hkrati pa tudi zaščiti Bluetooth modula, ko iz mikrokontrolerja prejema logične enice. LED1 in LED2 prikazujeta status Bluetooth modula (povezan z remote napravo in podobno), jumperja bi lahko tudi kar povezali, v kolikor ne boste spreminjali nastavitev Bluetooth modula. Opcijsko pa smo predvideli tudi priklop na USB. Na tiskanem vezju smo predvideli prostor za vse komponente, ki so povezane na USB vodilo. Preko konektorja CON1 povežemo Bluetooth modul na našo razvojno ploščo na PORTA in zabava se lahko prične.
Izdelava

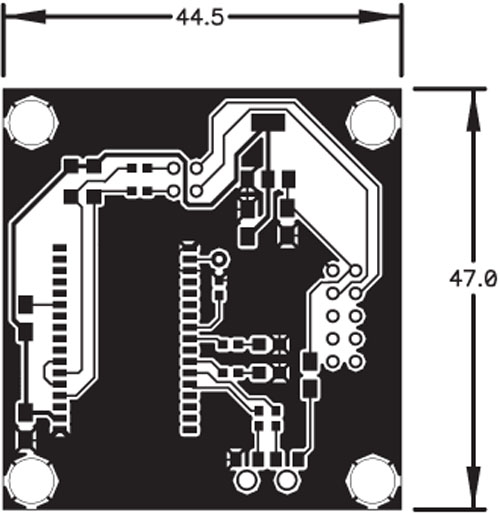

Tiskano vezje Bluetooth modula je enoslojno, vse komponente se nahajajo na zgornji strani razen IDC konektorja, ki se nahaja na nasprotni strani. Najprej prispajkamo SMD komponente, nato prispajkamo Bluetooth modul, na koncu prispajkamo IDC konektor in USB konektor – v kolikor ga bomo potrebovali. Ker ocenjujemo, da vas večina USB konektorja ne bo potrebovala, komponent R6, R7, L1 in USB konektorja ne bo v KIT kompletu. Za anteno smo uporabili kar kos žičke dolge 31 mm. Seveda bi za boljši doseg morali uporabiti boljšo anteno, vendar bo tudi takšna enostavna antena služila svojemu namenu – komunikaciji na kratke razdalje do nekaj metrov. Jumperja sta predvidena za programiranje Bluetooth modula kar pomeni, da lahko sprogramiramo nastavitve Bluetooth modula preko naše razvojne plošče (MiniPin II ali MegaPin). Za podrobnosti programiranja pišite v uredništvo, saj je postopek programiranja Bluetooth modula malce zahtevnejši. V kolikor ne boste programirali Bluetooth modula, lahko jumperja kratko povežete z žičkama.
TIV BTM 112 Bluetooth KOMUNIKACIJA
Bluetooth modul za MiniPin/MegaPin
