Excel kalkulator za elektronike (2)

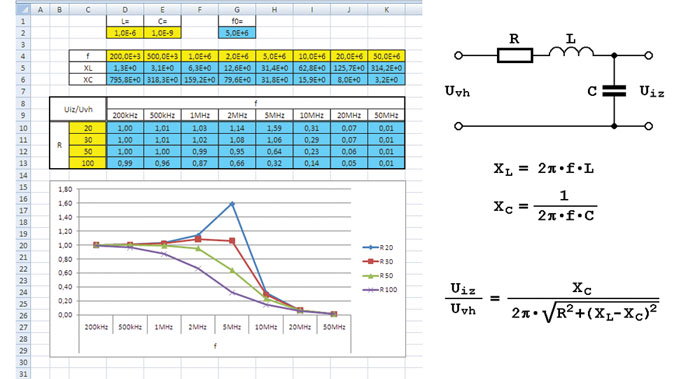

V tem članku bomo spoznavali, kako uporabiti Microsoft Excel kot orodje za preprosto računanje z enačbami, ki se uporabljajo v elektrotehniki in elektroniki. V tem nadaljevanju bomo vnesli še nekatere druge uporabne enačbe, poleg tega pa bomo spoznali tudi uporabo Excela pri bolj zapletenih analizah.

No, najprej pa si oglejmo pravilen odgovor pri nalogi, ki smo jo dobili v prvem delu članka! Če so obrazci na delovnem listu postavljeni tako kot prikazuje slika 8, je treba enačbe za izračun vpisati na naslednji način:

Primerjajte jih z enačbami na sliki 9 iz prejšnjega članka!

Še nekaj enačb

Obstaja veliko koristnih enačb, ki jih lahko vpišemo v svoj Excel kalkulator. Omenil bom le še tiste, ki sem jih redno uporabljal že več let, morda bodo koristile tudi vam. Serijska vezava kondenzatorjev(slika 10)

Enačba za izračun kapacitivnosti dveh serijsko povezanih kondenzatorjev [2] je podobna enačbi za izračun upornosti dveh paralelno vezanih uporov, zato bo tudi enačba v Excel obrazcu [3] zelo podobna:

Ker je razpon mogočih vrednosti kapacitivnosti pri kondenzatorjih znatno večji od razpona pri uporih, je pametno celicam za vnos in prikaz nastaviti prikaz v inženirski obliki. Primer [4] prikazuje, da kapacitivnost serijske vezave dveh kondenzatorjev s kapacitivnostjo 1,2 nF in 1,8 nF znaša 720 pF. Serijska vezava kondenzatorjev (slika 11)

Podobno kot pri paralelni vezavi uporov, lahko tudi pri kondenzatorjih iščemo vrednost enega izmed kondenzatorjev v serijski vezavi, da bi dosegli želeno vrednost kapacitivnosti, C. Na sliki 11 je prikazana enačba za izračun kapacitivnosti kondenzatorja C2 v obliki ulomka [2] in kako moramo to vpisati v Excel obrazec [3]:

S primerom [4] je prikazano, da moramo v serijo s kondenzatorjem kapacitivnosti 1,2 nF povezati kondenzator kapacitivnosti 1,8 nF, če želimo, da bo kapacitivnost te vezave 720 pF. Paralelna vezava kondenzatorjev (slika 12)
