Enostavno vezje z dvema priključkoma, ki se samo napaja, samodejno in varno odpravlja izgube energije v EMI filtrih napajalnikov. Power Integrations je izdelal integrirano vezje CAPZero®, krmilnik praznjenja X-kondenzatorjev, ki ustreza novemu IEC 62369 standardu za televizorje in IT opremo.
Podjetje Power Integrations, vodilni proizvajalec visokonapetostnih integriranih vezij za energetsko učinkovito pretvorbo energije je danes sporočil, da je bila potrjena njegova družina CAPZero® inovativnih krmilnih integriranih vezij za avtomatsko praznjenje X-kondenzatorjev z dvema priključkoma. S tem izpolnjuje zahteve novega krovnega varnostnega standarda IEC 62369, ki zajema TV sprejemnike in IT opremo. Družina CAPZero odpravlja izgube energije, hkrati pa omogoča, da napajalniki izpolnjujejo zahteve varnostnih standardov. Novi standard nadomešča standarda IEC 60950 in IEC 60065 in bo v prihodnosti postal obvezen. Integrirana vezja CAPZero so pametna visokonapetostna stikala, ki so povezana v serijo z upori in se uporabljajo za zagotavljanje varne razelektritve X kondenzatorjev napajalnikov. Brez tega preklopnega mehanizma bi ti upori za praznjenje povzročali stalen tok praznjenja tudi takrat, ko bi bil napajalnik priključen na izmenično omrežno napajanje in zato bistveno prispeva k temu, da v stanju pripravljenosti pravzaprav ni obremenitve in s tem porabe energije. Integrirano vezje za upravljanje praznjenja CAPZero X-kondenzatorja prekine električni tok skozi upore za praznjenje, ko je priključena izmenična napetost, tako da je izgubna moč na teh komponentah enaka nič. Ko je izmenična napetost odklopljena, CAPZero samodejno in varno izprazni X kondenzator z zapiranjem tokokroga vezja za praznjenje in usmerjanje energije proč od izpostavljenega priključnega mrežnega vtiča.
Edward Ong, vodja trženja izdelkov pri podjetju Power Integrations komentira takole: „Ko bodo novi standardi postali obvezni, bo morala vsa električna oprema, ki se napaja iz omrežja, zadovoljiti zahteve standarda IEC 62369. CAPZero IC so certificirani glede skladnosti z novim standardom in zagotavljajo preprosto in stroškovno učinkovito rešitev pri odpravljanju izgub na uporih za praznjenje kondenzatorja, pri tem pa so potrebne res minimalne spremembe v sistemu ali v zvezi z razporeditvijo elementov na ploščici tiskanega vezja. Takšen pristop omogoča inženirjem popolno prilagodljivost pri izbiri X kondenzatorja, ki naj bi se v ta namen uporabili, optimizacijo diferencialnega EMI filtriranja in zagotavlja stroškovno visoko učinkovito možnost za oblikovalce, da optimizirajo porabo brez obremenitve, faktor moči in EMI skladnost, kot tudi skladnost z večino veljavnih varnostnih predpisov. „
CAPZero IC se lahko uporablja pred ali za glavno varovalko, saj inovativna integrirana vezja za praznjenje X-kondenzatorjev že sama po sebi izpolnjujejo mednarodne varnostne standarde s testi za vse vrste napak, pri odprtih sponkah in v kratkem stiku. Naprave so primerne za vse X kondenzatorje AC-DC pretvornikov in so na voljo z 925 V ali 1000 V MOSFET-i, s čimer podpirajo načrtovanje za različne potrebe in z različnim napajanjem. Aplikacije vključujejo računalnike, strežnike / delovne postaje, monitorje in televizorje, tiskalnike in prenosne računalnike, naprave, ki zahtevajo ErP Lot 6 skladnost in adapterje, ki zahtevajo ultra nizko porabo pri delovanju brez obremenitve.
CAPZero integrirana vezja so zdaj že na voljo v SO-9 ohišjih in imajo pri količini 10.000 kosov ceno 0,40 $ za kos. Tehnično dokumentacijo izdelka, primere načrtovanja in uvodni predstavitveni video tudi lahko najdete na spletni strani podjetja Power Integrations na: www.powerint.com/en/products/capzero-family/capzero.
Blagovne znamke
Power Integrations, CAPZero, EcoSmart in logotip Power Integrations so blagovne znamke ali registrirane blagovne znamke podjetja Power Integrations, Inc. Vse druge blagovne znamke, ki so v prispevku omenjene, so last njihovih lastnikov.

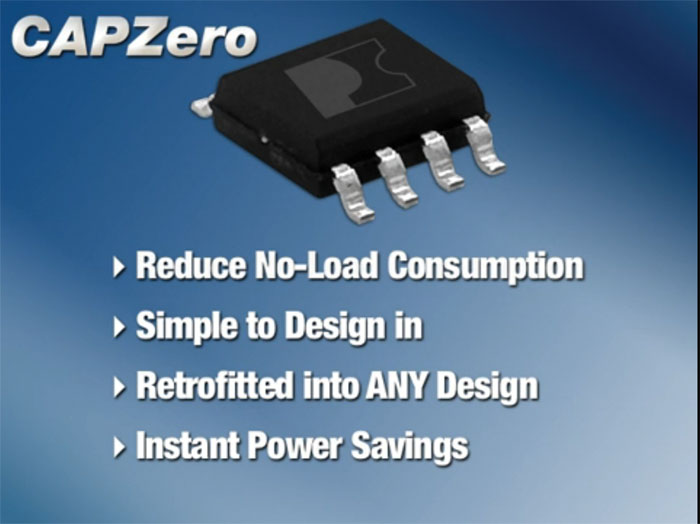

Integrirano vezje CAPZero®, krmilnik praznjenja X-kondenzatorjev
