ZLED7020 in ZLED7030 prinašata večjo učinkovitosti pri aplikacijah LED osvetlitve z visoko svetilnostjo. ZMD AG, svetovni dobavitelj rešitev v zvezi z analognimi in mešanimi signali za avtomobilsko industrijo in medicino je danes objavil dve novi visoko zmogljivi integrirani vezji za dopolnitev svoje družine LED gonilnikov. ZLED7020 in ZLED7030 LED gonilnika delujeta z učinkovitost do 98%, kar bo pripomoglo k doseganju najvišje možne svetilnosti v aplikacijah z visoko zmogljivimi LED diodami.
Nova ZMDI čipa ZLED7020 in ZLED7030 ponujata tudi funkcijo zatemnitve v razmerju 1200:1 in lahko krmilita LED z do 1,2 amperov toka iz napajalnika z izhodno napetostjo do 40 voltov. ZLED7030 ima poleg tega še možnost 2/3- stopenjskega zatemnilnega stikala s tremi možnostmi zatemnitve, s čimer je odpravljena potreba po zunanjem vezju za nadzor zatemnitve.
»Glede na dejstvo, da so LED zelo učinkoviti pretvorniki električne energije v svetlobo, kupci potrebujejo gonilnike z visoko učinkovitostjo, da to prednost v najboljši možni meri izkoristijo,« je poudaril dr. Hendrik Ahlendorf, produktni vodja pri ZMDI. »Ti dve novi vezji, ZLED7020 in ZLED7030, zagotavljata idealne rešitve za številne stroškovno občutljive aplikacije, vključno z označevanjem, ulično in prometno razsvetljavo, reflektorji, razsvetljavo raznih naprav in vse vrste razsvetljave doma in v pisarnah.
ZLED7020 in ZLED7030 LED gonilnika imata vgrajene 40-voltne vklopne tranzistorje na čipu in ponujata zaznavanje toka v dovodni liniji napajanja (high-side current sensing). V vezju je za gonilnik potreben le serijski upor za merjenje toka, dioda, tuljava in kondenzator, zato obe vezji znižujeta število potrebnih komponent in s tem tudi stroške. Vgrajena zaščita varuje LED z visokim delovnim tokom in LED z visoko svetlostjo s temperaturnim izklopom ter zaščito pred odprtimi sponkami in kratkim stikom.
Zaradi svoje visoke izhodne tokovne zmogljivosti lahko rečemo, da ZLED7020 in ZLED7030 podpirata nove LED z visokimi delovnimi tokovi in visoko svetilnostjo vseh večjih proizvajalcev LED brez dodatnega izhodnega MOSFET tranzistorja v vezju.

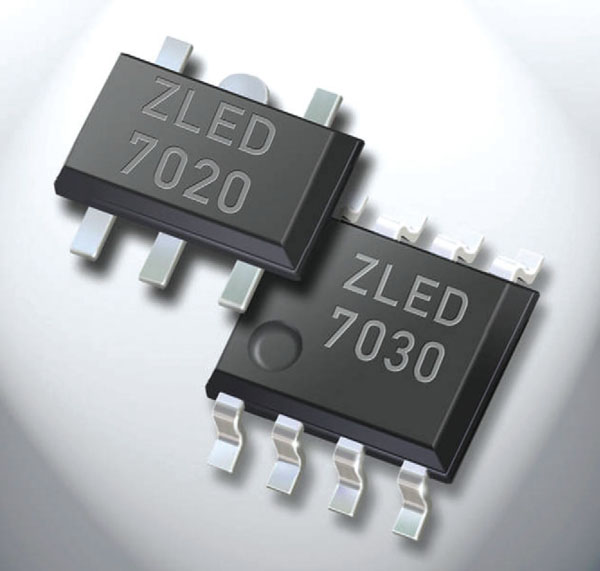

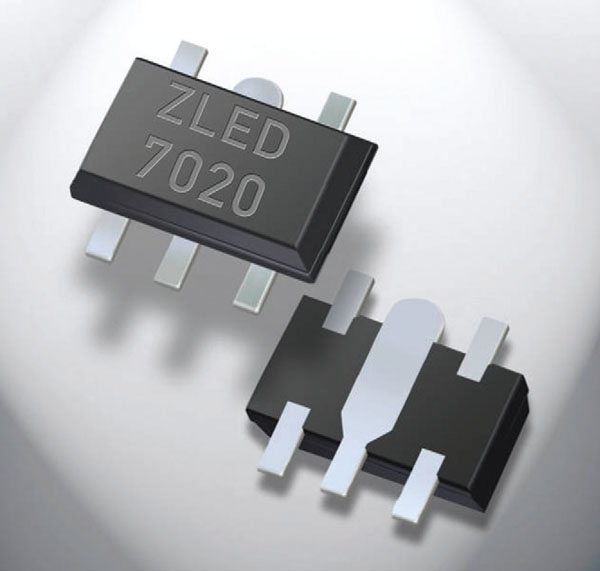

Delovna temperatura ZLED7020 in ZLED7030 je v območju od-40 °C do 105 °C. Za obe vezji so na voljo tudi preizkusni kompleti. ZLED7020 je vgrajen v SOT89-5 ohišje, ZLED7030 pa dobite v SOP-8 ohišju. Pri 5.000 kosih je cena ZLED7020 0,57 €, ZLED7030 pa 0,90 €. Obe vezji sta že na voljo.
