Novi izjemno hitri Microchip A/D pretvorniki ponujajo samostojne ADC pretvornike z visoko integracijo ob nizki porabi, s 14 ali 12-bitno ločljivostjo pri 200 Mega-vzorcih na sekundo. Microchip napoveduje dve družini novih AD pretvornikov visoke hitrosti: to sta družini MCP37DX0-200 in MCP372X0-200.
Ključna dejstva:
- Družini MCP37DX0-200 in MCP372X0-200 zagotavljata nizko porabo in visoko integracijo funkcij za digitalno obdelavo v VTLA ohišjih s 124 priključki
- Zelo hitri AD pretvorniki omogočajo natančne meritve hitrih vhodnih signalov
- Funkcije digitalne obdelave poenostavljajo načrtovanje sistema ter znižajo stroške in porabo energije
- Izbira filtrov poenostavljanja, digitalni down-converter in / ali noise-shaping requantizer zagotavljajo prožnost v komunikacijskih aplikacijah
Ponašata se z 12- in 14- bitnimi AD pretvorniki s cevovodi in z največjo frekvenco vzorčenja 200 Mega vzorcev na sekundo (MSPS). Obe, 12 in 14-bitna družina imata visoko zmogljivost z več kot 67 dB razmerja med signalom in šumom (SNR) in več kot 96 dB prostega dinamičnega območja brez motenj (SFDR). To omogoča visoko natančnost meritve hitrih vhodnih signalov. Ti dve družini imata zelo nizko porabo, tipično 338 mW na 200 MSPS vključno LVDS digitalnimi I/O za 12-bitne predstavnike družine in 348 mW za 14-bitne. Na voljo so tudi načini delovanja za varčevanje z energijo, pri porabi 80 mW v stanju pripravljenosti in 33 mW za zaustavitev.

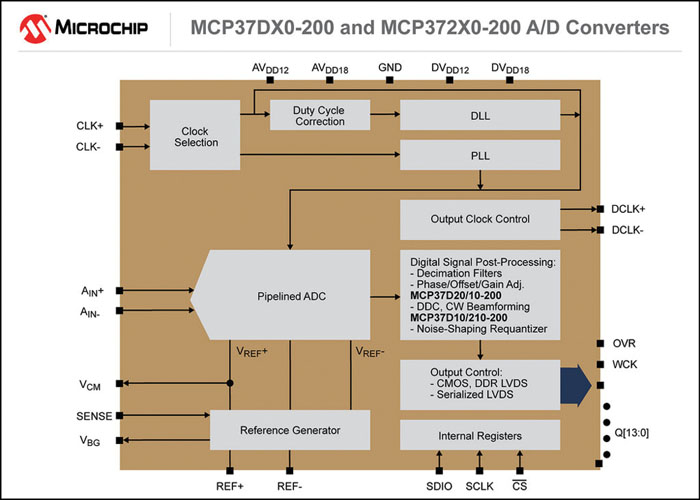

MCP37DX0-200 in MCP372X0-200 vključuje različne prednosti digitalne obdelave, ki oblikovalcem poenostavljajo načrtovanje sistema, znižujejo stroške in zagotavljajo manjšo porabo energije. Ti dve novi družini imata vgrajene tudi filtre za poenostavljanje z izboljšanimi možnostmi nastavitve SNR, faze, zamika in ojačenja. Podatki so na voljo v serijski obliki prek DDR LVDS ali paralelno prek CMOS vmesnika z nastavljanjem prek SPI vodila. Integrirani digitalni down-converter je prav tako vgrajen v družini MCP37DX0-200, zaradi česar je idealen za komunikacijo. 12-bitna vezja imajo vgrajen integrirani noise-shaping requantizer, ki uporabnikom omogoča, da znižajo motnje v določenem frekvenčnem pasu, ki je zanje pomembno, s čimer se izboljša natančnost in učinkovitost meritev. Ti dve družini AD pretvornikov sta namenjeni predvsem za uporabo na trgu komunikacij, kot so med drugim na primer bazne postaje, testna oprema in IF sprejemniki.
Družini vezij MCP37DX0-200 in MCP372X0-200 sta podprti z Microchip MCP37XX0-200 14-bitno 200 MSPS preizkusno ploščico za VTLA ohišja (ADM00652), ki stane 450,00 $ in s kartico MCP37XXX High-Speed ADC Capture Card za zajemanje podatkov (ADM00506), ki stane 599,00 $
Družini MCP37DX0-200 in MCP372X0-200 sta v tem trenutku že na voljo za vzorčenje in redno proizvodnjo v VTLA ohišjih s 124 priključki. Za več informacij obiščite spletno stran podjetja Microchip na: http://www.microchip.com/MCP37DX0-200-MCP372X0-200-Page-051115a
Opomba: Ime in logotip Microchip sta registrirani blagovni znamki podjetja Microchip Technology Incorporated v ZDA in drugih državah. Vse druge blagovne znamke, ki so morda tu omenjene, so last njihovih podjetij.
Novi Microchipovi A/D pretvorniki z 200 Msps 12/14-bitno ločljivostjo
