Nova integrirana vezja TOPSwitchGaN več kot podvojijo izhodno moč ter zmanjšajo stroške sistema, njegovo zapletenost in čas načrtovanja.
Podjetje Power Integrations (NASDAQ: POWI), vodilni proizvajalec visokonapetostnih integriranih vezij za energetsko učinkovito pretvorbo energije, je predstavilo prebojno novost na področju flyback topologije, s katero je razširilo zmogljivostni razpon flyback pretvornikov na 440 W. To močno presega omejitve, ki so tradicionalno zahtevale bolj zapletene resonančne in LLC-topologije. Nova družina flyback IC-jev TOPSwitchGaN™ [1] združuje revolucionarno tehnologijo PowiGaN™ [2] tega podjetja z njegovo ikonično arhitekturo TOPSwitch™ [3] IC-jev, s čimer zmanjšuje zapletenost, v mnogih primerih odpravlja potrebo po hladilnih telesih, skrajša čas načrtovanja, izboljša možnosti proizvodnje in zniža skupne stroške sistema.
»To je več kot le nadgradnja izdelka – gre za temeljito spremembo v načinu, kako inženirji pristopajo k načrtovanju napajalnikov,« je dejal Silvestro Fimiani, direktor za trženje izdelkov pri podjetju Power Integrations. »Že desetletja so morali razvijalci zaradi vse večje porabe energije prehajati na resonančne topologije, kot je LLC. S tehnologijo TOPSwitchGaN razširjamo uporabo flyback-topologije na območje moči, ki je bilo doslej nedosegljivo, in inženirjem omogočamo, da z veliko preprostejšo arhitekturo dosežejo visoko učinkovitost in zmogljivost.«
Integrirana vezja TOPSwitchGaN zagotavljajo 92-odstotni izkoristek v celotnem območju obremenitve – od 10 do 100 odstotkov obremenitve – in s porabo energije manj kot 50 mW v stanju pripravljenosti in izklopljenem stanju brez težav presegajo zahteve evropskih predpisov o energetsko povezanih izdelkih (ErP). Naprava to doseže brez potrebe po sinhronem usmerjanju.
PowiGaN stikala zagotavljajo precej nižjo vrednost RDS(ON) kot stikala narejena na podlagi silicija. To pomeni manjše prevodne izgube, kar bistveno poveča zmogljivost flyback pretvornikov. Te nove naprave vključujejo 800-voltna PowiGaN stikala, ki zagotavljajo odlično odpornost proti prenapetostim in nizke izgube pri preklapljanju, kar pomeni, da lahko delujejo pri frekvencah preklapljanja do 150 kHz, s čimer se zmanjša velikost transformatorja.
Poraba v mirovanju pri 230 VAC, vključno z zaznavanjem napetosti omrežja, znaša precej pod 50 mW, pri 300 mW vhodne moči pri 230 VAC pa je na voljo do 210 mW izhodne moči za izvajanje vzdrževalnih funkcij, ko so naprave v stanju pripravljenosti.
Fimiani je nadaljeval: »Kot prva naprava, ki je v majhnih ohišjih združila offline stikalne pretvornike – in s prodajo več milijard enot od leta 1994 – ime TOPSwitch pomeni inovativnost na področju pretvorbe energije. Inženirji se zanašajo na TOPSwitch zaradi njegove učinkovitosti in enostavnosti uporabe, zdaj pa so te prednosti na voljo za še širši spekter projektov.« TOPSwitchGaN razširja območje moči flyback arhitekture na 440 W – kar je bilo doslej pri tej arhitekturi nezaslišano – in s tem omogoča uporabo flyback arhitekture v aplikacijah, ki so prej zahtevale bolj zapletene topologije.

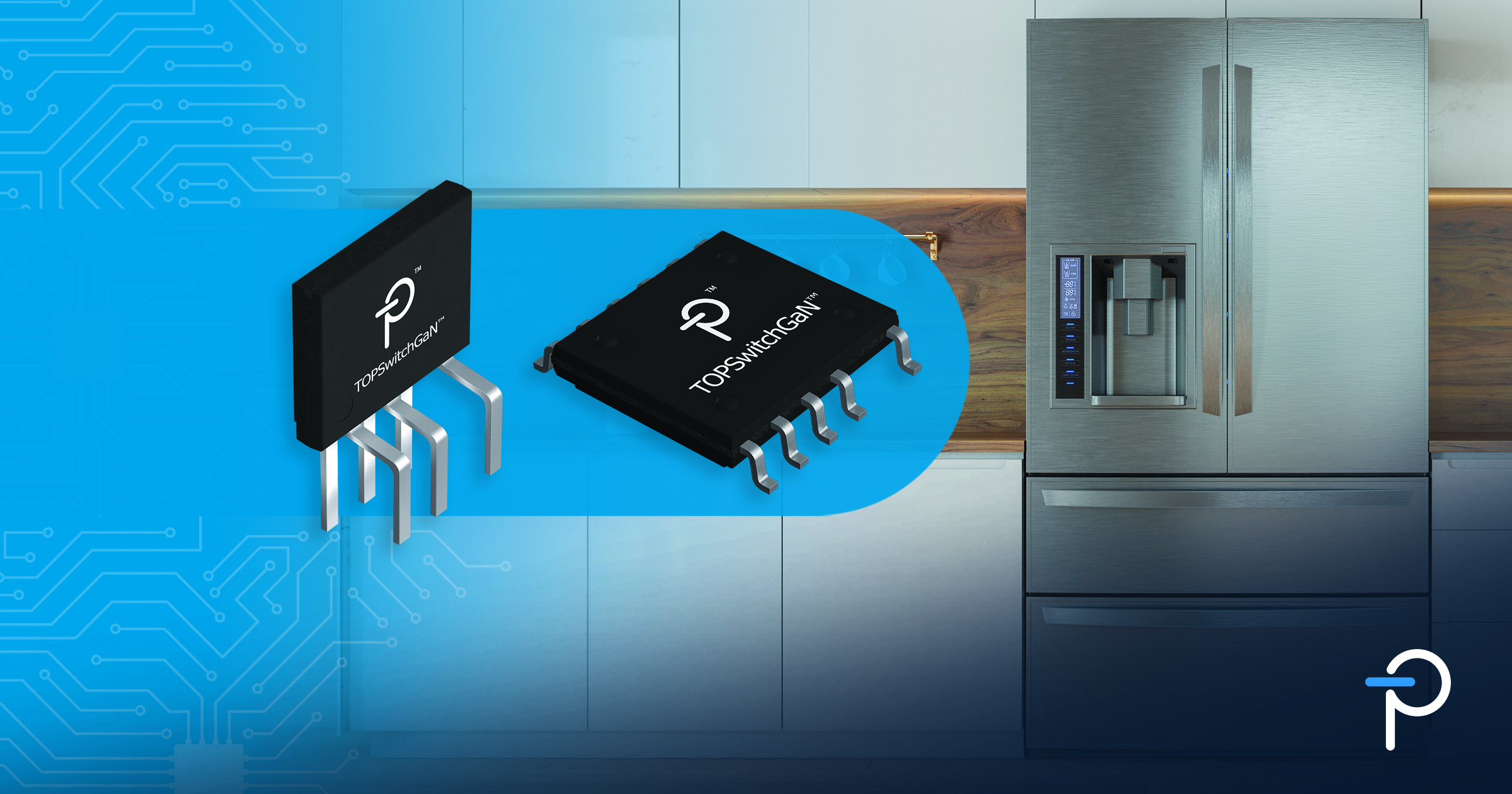

Novi integrirani vezji sta na voljo v dveh izvedbah. Za ultra tanke konstrukcije nizkoprofilno ohišje eSOP™-12 za površinsko montažo omogoča izhodno moč 135 W (85–265 VAC) brez hladilnega telesa, kar je primerno za aplikacije, kot so gospodinjski aparati. Navpična usmeritev ohišja eSIP™-7 zmanjša zasedeno površino na tiskanem vezju in ima toplotno impedanco, enakovredno tranzistorju v TO-220 ohišju. Z namestitvijo kovinskega hladilnika s pomočjo preproste sponke se doseže razširjen razpon moči za aplikacije, kot so električna orodja, električna kolesa in odpiralci garažnih vrat. Ker so integrirana vezja TOPSwitchGaN pin združljiva z integriranimi vezji za stikalne napajalnike TinySwitch™-5 [4], lahko projektanti uporabijo isto metodologijo za aplikacije z močmi od 10 W do 440 W.
Viri in dobavljivost
Cena za TOPSwitchGaN se začne pri 1,00 $ za količino 10.000 kosov (TOP7074K-TL). Na voljo so naslednji materiali za referenčne zasnove:
DER-1079 [5] – Ta komplet uporablja čip TOP7074K za izdelavo 60 W izoliranega napajalnika s flyback vezjem in širokim delovnim območjem za gospodinjske aparate;
DER-1019 [6] – Ta komplet vsebuje izolirano industrijsko napajalno enoto tipa flyback z močjo 356 W (89 V / 4 A), ki temelji na čipu TOP7078E;
RDK-1018 [7] – Ta komplet za polnjenje e-koles je 168-vatni izolirani flyback polnilnik s širokim delovnim območjem, ki uporablja čip TOP7075E.
Za več informacij se obrnite na prodajnega predstavnika podjetja Power Integrations ali na enega od pooblaščenih distributerjev po vsem svetu – DigiKey, Newark, Mouser in RS Components – ali obiščite spletno stran power.com.
