Vendar pa ga je bilo treba izdelati od začetka, nekaj testnih instrumentov je bilo potrebnih za uglasitev, čeprav niso bili nujni.

V retrospektivi je bil to razumen uspeh. Na stotine je bilo izdelanih od začetka, več tisoč pa iz kompletov, ki so jih proizvajali številni prodajalci. Od Indonezije do Brazilije so bile razvite, proizvedene in prodane različne različice radijskih postaj BITX pod permisivnimi licenčnimi pogoji.

V zadnjih nekaj letih smo za šole v okolici Hyderabada organizirali tečaje, da bi (predvsem) dekleta navdušili za znanost prek amaterskega radia. Razvit je bil projekt delavnice za radio z direktno konverzijo, ki je konstruktorjem pomagal pri izdelavi preprostih sprejemnikov.

Daleč najuspešnejši so bili sprejemniki z direktno konverzijo, ki sta jih zasnovala in promovirala Dean Souleles, KK4DAS, in Bill Meara, N2CQR. Do danes je bilo izdelanih več kot 100 takih sprejemnikov, popolnoma od začetka. Vsak radio je na svoj način grd, saj so bili uporabljeni deli, ki so bili na voljo vsakemu izdelovalcu.

Med letom 2003 in 2025 so se izzivi in prednosti izdelave radijskih sprejemnikov spremenili. Nekaj pomembnih sprememb je sledečih:

Komponente za površinsko SMD montažo so veliko cenejše, kot so bile kdajkoli komponente za klasično THT montažo.

Prototipne storitve, kot sta OshoPark in JLCPCB, omogočajo, da je proizvodnja majhnih serij cenejša, kot jedkanje lastnih tiskanih vezij in ročno spajkanje radijskih sprejemnikov.

Ljudje imajo skromnejše laboratorije in veliko manj časa, da bi sami spajkali celoten Heathkit HW-101.

S tem v mislih smo si v Lamakaan Amateur Radio klubu zastavili vprašanje, kako poceni je mogoče izdelati in distribuirati HF radijsko postajo. LARCSet je končni rezultat teh prizadevanj.

Ko smo se lotili te naloge, smo se spomnili na nekaj mednarodnih projektov. Leta 1976 je Jay Rusgrove W1VD v ARRL razvil komplet za transiver, imenovan »IARU Goodwill Project transceiver kit«. O tem so poročali v aprilski in decembrski številki revije QST iz leta 1978. Druga takšna pobuda je bila One laptop per child (OLPC). Raspberry Pi in Arduino sta uspešnejša in novejša primera podobnih prizadevanj. Vprašanje, ki se nam je postavilo, je bilo: ali lahko proizvedemo transiver, ki ga je mogoče distribuirati za manj kot 30 dolarjev? Če da, katere zmogljivosti lahko vgradimo v tak komplet?

Razmišljali smo, ali bi lahko izdelali zelo poceni transiver, ki bi bil tako poceni, da bi ga lahko podarili brezplačno. Nekaj, kar je lahko razumljivo, razširljivo in se z njim da igrati. Ker se je bližal Lamakanaa Amateur Radio Convention (LARC), smo si zadali cilj, da bomo vsem delegatom podarili ta tiskana vezja z že prispajkanimi SMD komponentami. Lastnosti transiverja so:

Izhodna moč oddajnika najmanj 5 W moči na CW in SSB ter delovanje na enem frekvenčnem pasu.

Cena naj bo nižja od 30 dolarjev (pri serijski proizvodnji kompleta).

Razumna kombinacija površinsko nameščenih komponent in sestavljanja s strani uporabnika lahko zniža stroške.

Transiver naj bo mogoče sestaviti v enem vikendu v nekaj urah.

Popolnoma odprtokodni z vsemi vezji v javni domeni.

Popolnoma analogna zasnova.

LARCSet je rezultat teh prizadevanj. Najpomembnejše značilnosti LARCSeta so:

5 W izhodne moči, 7 MHz superheterodinski transiver, ki podpira CW in SSB.

Na voljo za 29 dolarjev pri nakupu več kosov (več kot enega). 39 dolarjev za posamezne kose (brez poštnine).

Povsem analogna zasnova z zelo čistim oddajnim spektrom in jasnim sprejemom.

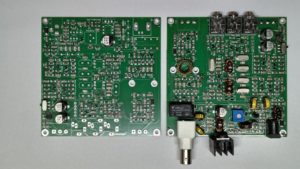

Vezje je razporejeno na relativno velikem tiskanem vezju.

Omogoča razširitve, eksperimentiranje in razumevanje.

Uporabnik mora namestiti zelo malo komponent.

Uporabnik mora zagotoviti napajanje, zvočnik/slušalke, mikrofon in/ali CW tipko.

Postaja je posodobljena različica originalnega BITX40, prilagojena za 40 metrov zaradi zniževanja stroškov in poenostavitve sestavljanja. Trenutno vezje izkorišča poceni SMD komponente, medtem ko je sestavljanje klasičnih komponent omejeno na nekaj večjih komponent. Čeprav je izdelava preprosta, je bilo storjeno vse, da se doseže čim večja zmogljivost, ob upoštevanju omejitev, da vezje ostane preprosto in cenovno dostopno.

BITX je družina transiverjev, ki uporabljajo dvosmerno vezje. Signal potuje skozi iste stopnje, pri sprejemu ali oddaji pa se smer pretoka signala obrne.

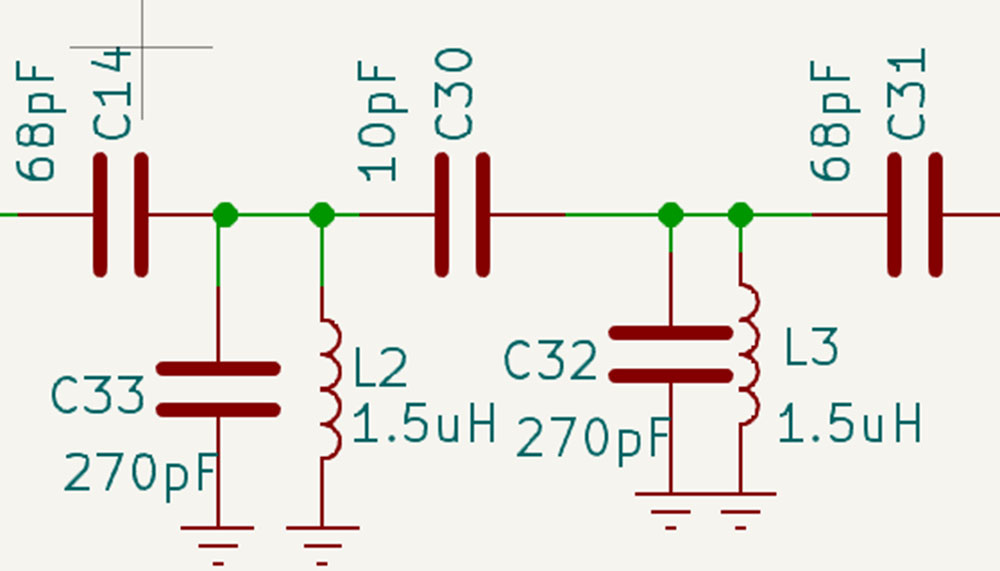

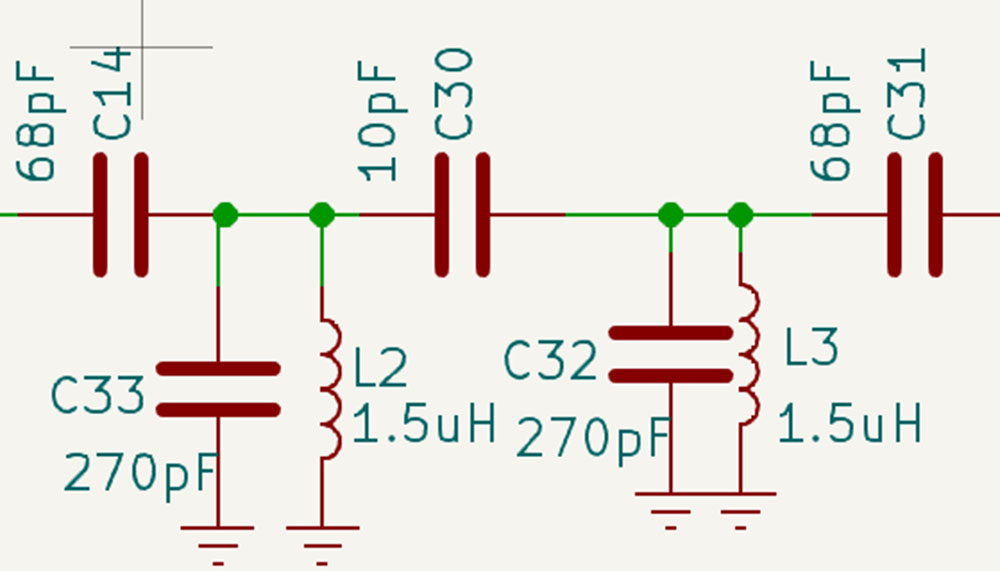

Preučimo pasovni filter iz slike 1. Vidimo, da je simetričen. Na vsaki strani sta dva vezna kondenzatorja s kapaciteto 68 pF, vozliščna kapaciteta je na obeh straneh 270 pF, vezni kondenzator s kapacitivnostjo 10 pF pa je na sredini vezja. Njegov namen je omogočiti, da so signali s frekvenco okoli 7 MHz minimalno dušeni in hkrati močno duši signale drugih frekvenc. Ta pasovni filter bo enako dobro deloval, če signal teče z ene strani na drugo. Zanimivo je, da bo obdelal tudi signale, ki tečejo v obe smeri hkrati!

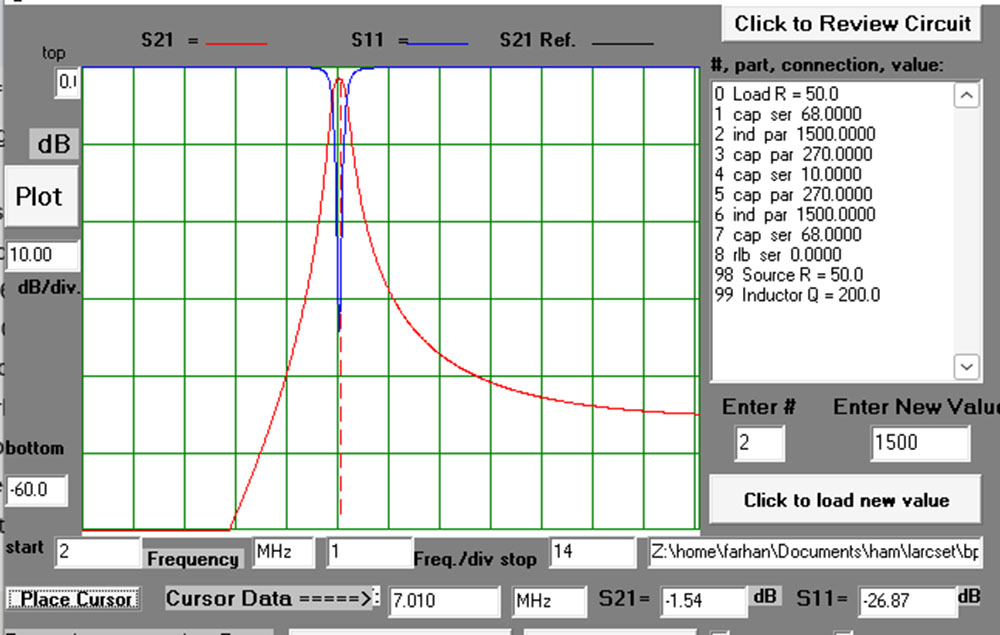

Ta filter je bil simuliran v GPL08.exe in LTSpice. Zainteresirani lahko to preizkusijo v svojem priljubljenem simulatorju vezij.

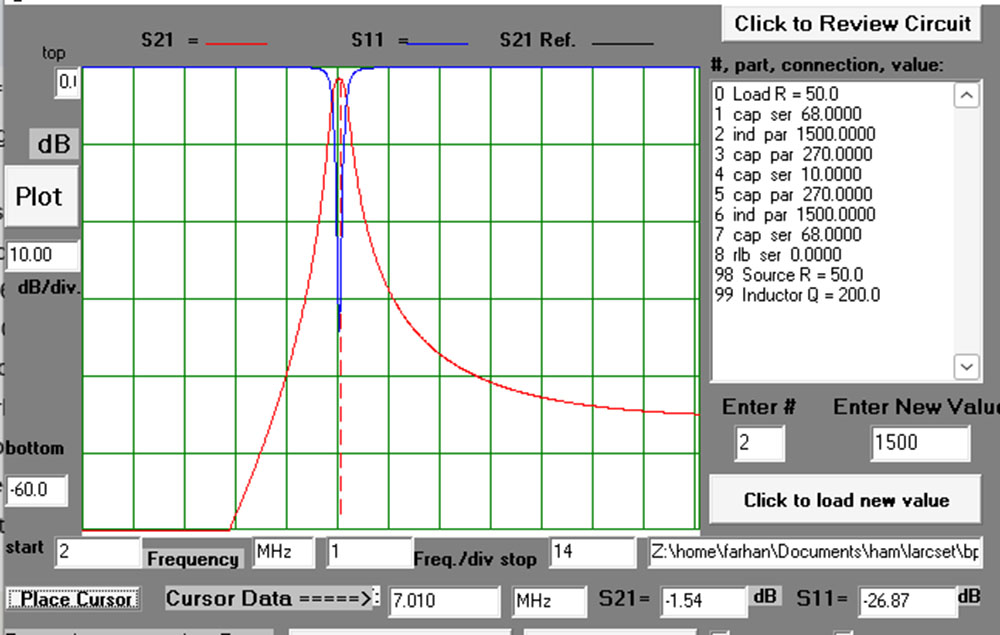

Na sliki 2 je več zanimivih značilnosti. Opazili boste, da je levi rob (nižje frekvence) bolj strm kot desni rob. To ni anomalija, ampak značilnost tega tipa pasovnega filtra, ki ima splošno nizkoprepustno karakteristiko. Bralci, ki jih zanima matematika, na kateri temelji ta pojav, naj si ogledajo: https://w7zoi.net/filters/mixed_form_n=3_lc_filter.pdf in druge odlične vire na: https://w7zoi.net/qststuff.html.

Upoštevajte, da bi lahko izbrali alternativno obliko, pri kateri bi bil odziv na višje frekvence ostrejši od odziva na nižje frekvence. Vendar pa je bilo v tem radiu, ker je lokalni oscilator na 4 MHz, nujno, da se to zmanjša, ko se za prenos uporablja njegov pasovni filter.

Dva dela tega pasovnega filtra sta za naš namen ustrezna. Zrcalna frekvenca tega superheterodina znaša: 11 MHz (IF) + 4 MHz (lokalni oscilator) = 15 MHz. Zrcalna frekvenca je slabljena za -45 dB. To ni odlično, vendar je dovolj dobro glede na redko uporabo višjega HF spektra v ne-amaterskih (in amaterskih) pasovih. Trojni uglašen krog bi zrcalno frekvenco dušil na manj kot -70dB. Vendar trojni uglašen krog ni krog, ki ga lahko nastavite in pozabite. Treba ga je prilagoditi, da doseže najboljši odziv, česar smo se v projektu za začetnike želeli izogniti. Slabši pasovni filter ima še eno slabost, saj omogoča, da drugi harmonik 7 MHz, ki nastane v mešalniku, prodre na raven, ki ni združljiva s pravili FCC. Nizkoprepustni filter na izhodu močnostnega ojačevalnika to reši, kot bomo videli v naslednjih poglavjih.

Ta filter je dober kompromis med enostavnostjo izdelave in zmogljivostjo in ga je možno enostavno prilagoditi za druga frekvenčna področja.

Opomba o prilagojevanju filtra: vrednosti komponent lahko delite ali pomnožite, da dobite drugo frekvenčno področje. Na primer, da ustvarite pasovni filter za 3,5 MHz, ki je polovica 7 MHz, pomnožite vse vrednosti z dva (120 pF, 560 pF, 22 pF, 560 pF in 120 pF kondenzatorji, 3 uH tuljave) Za prilagoditev na višjo frekvenco, na primer 28 MHz (kar je štirikrat več od 7 MHz), vrednosti delite s štiri (15 pF, 68 pF, 2,2 pF, 68 pF, 15 pF in 0,35 uH tuljave)

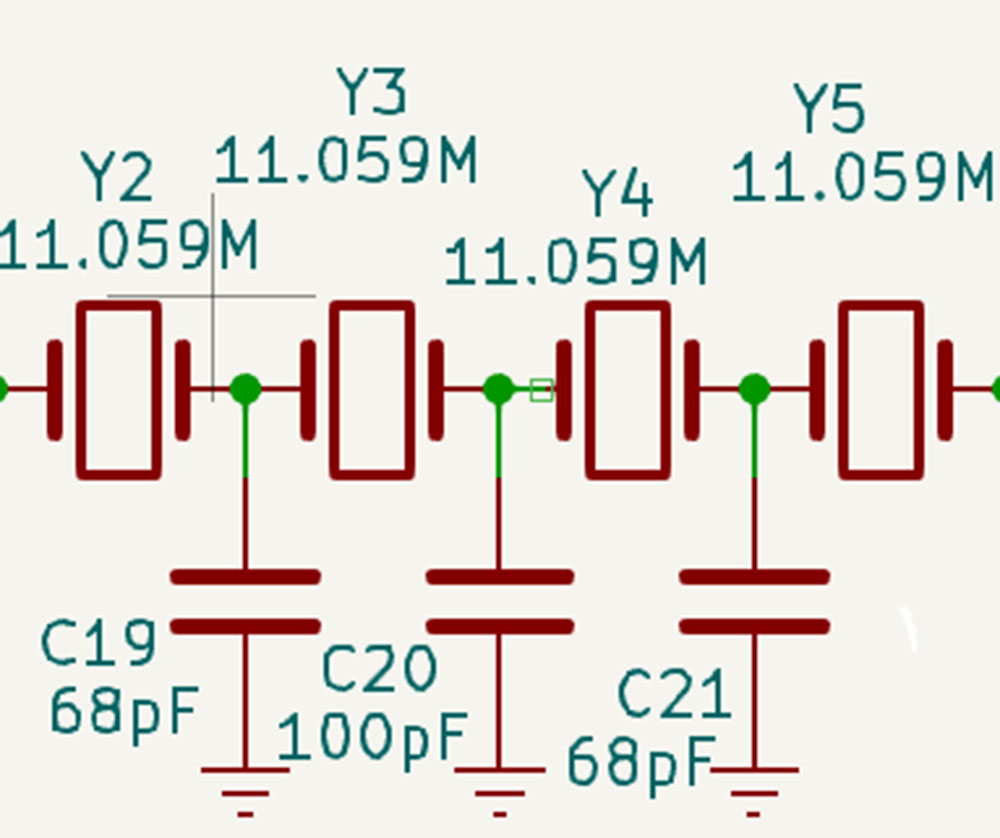

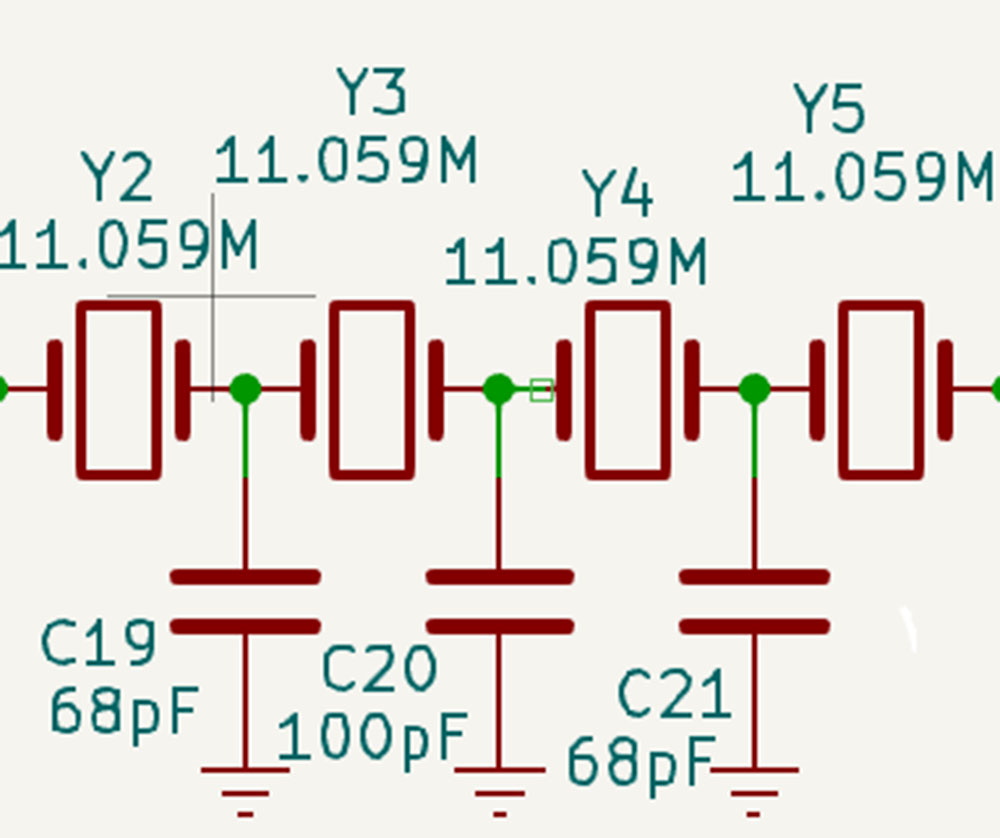

Izbran je bil kristalni filter s štirimi elementi z rahlim prekomernim sklopom (slika 3). To vodi do boljšega odziva v nižjem (300 Hz do 600 Hz) in višjem (1200 do 1800 Hz) avdio območju. Ta subtilni odziv z dvojnim vrhom deluje dobro za glas in tudi za CW (pri tonu 600 Hz). Izbrali smo frekvenco 11,0592 MHz, da se izognemo radiofrekvenčnim motnjam, ki nastajajo na zaokroženih frekvencah, kot je 10 MHz iz taktnih vezij, ki delujejo v digitalni elektroniki okoli nas.

Štirje kristali zagotavljajo več kot 40 dB dušenja neželenega bočnega pasu. Dušenje neželenega bočnega pasu je primerno za SSB. To je zato, ker oddajniki proizvajajo popačenje okoli signala na obeh bočnih pasovih, ki je običajno le okoli 25 dB pod najvišjo ravnjo. Vse, kar je nad 40 dB, je odlično za SSB.

Operaterji, ki bi radi uporabljali ta transiver izključno za CW, bodo morda želeli spremeniti kapacitivnosti v filtru tako, da bi dobili ozek pas (na primer 300 Hz širok) filter. Članek Wesa, W7ZOI, o ozkih filtrih na https://w7zoi.net/filters/9megxfils.pdf ponuja odlično in enostavno metodo za načrtovanje teh filtrov.

Tudi kristalni filter je, podobno kot pasovni filter, simetričen in omogoča pretok signala v obe smeri. Ta tip filtra se imenuje lestvični filter. Ima vzporedne kondenzatorje in serijske kristale, zato ne le da spominja na tradicionalni nizkoprepustni filter, ampak je nizkoprepustni filter, ki je bil modificiran z zamenjavo serijskih tuljav s kondenzatorji. V nasprotju z zgoraj omenjenim pasovnim filtrom ima ta filter splošno nizkoprepustno karakteristiko, ki zagotavlja ostro slabljenje zgornjega stranskega pasu – v našem primeru zelo zaželeno lastnost.

Štirje kristali so enostavni za uskladitev s filtrom, celo odstopanje 200 Hz med njihovo osrednjo frekvenco je sprejemljivo. Inženiring je umetnost kompromisa med zmogljivostjo in stroški, in ta kristalni filter je dober kompromis. Je primeren in zadosten za vse, razen najbolj zahtevnih CW tekmovanj.

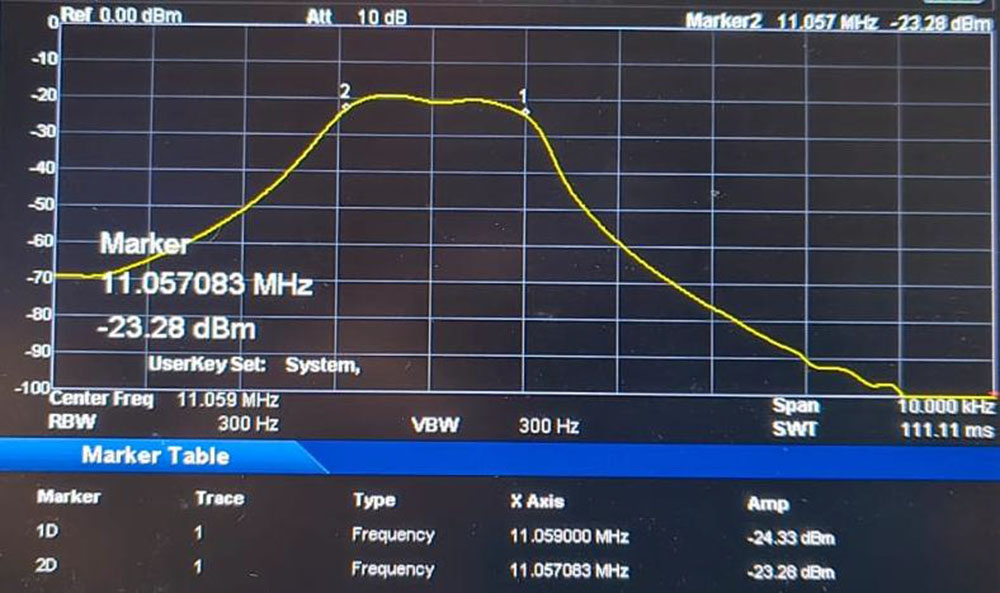

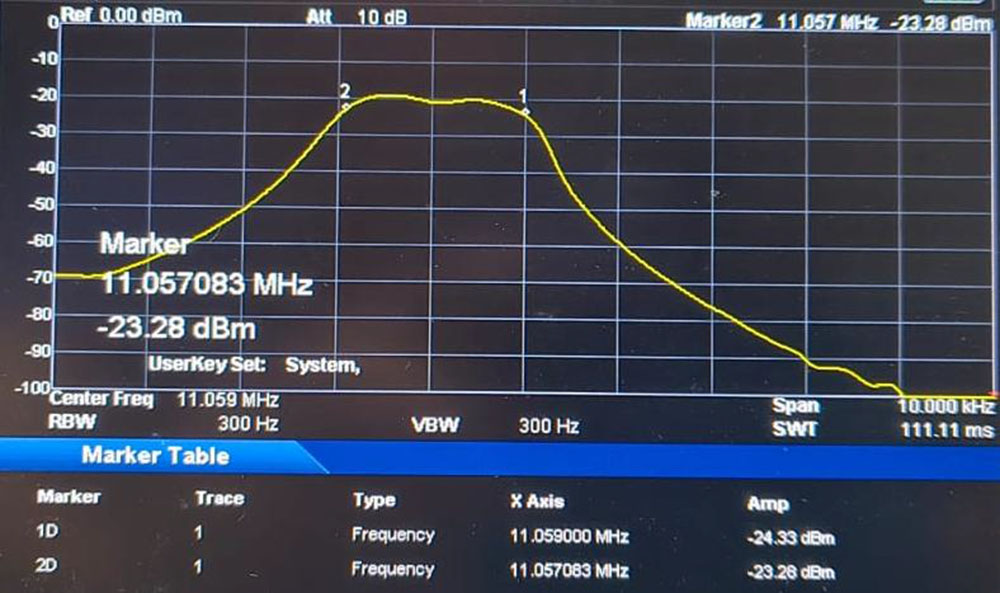

Odziv filtra je prikazan na sliki 4, posnet na spektralnem analizatorju Rigol DSA-815. Upoštevajte, da je razpon zmanjšan na 10 kHz, da se zagotovi večje valovanje, odziv pa se bo zdel plitek, vendar je 2 kHz desno od drugega markerja zmanjšan za 50 dB, kar je blizu najboljšim SDR-om.

Uporabljeni so štirje signalni ojačevalniki povratne zanke. Vsak vsebuje en tranzistor MMBT2222 (SMD različica 2N2222A). 2N2222 imajo relativno boljšo zmogljivost obdelave signala kot 2N3904, zato smo uporabili te.

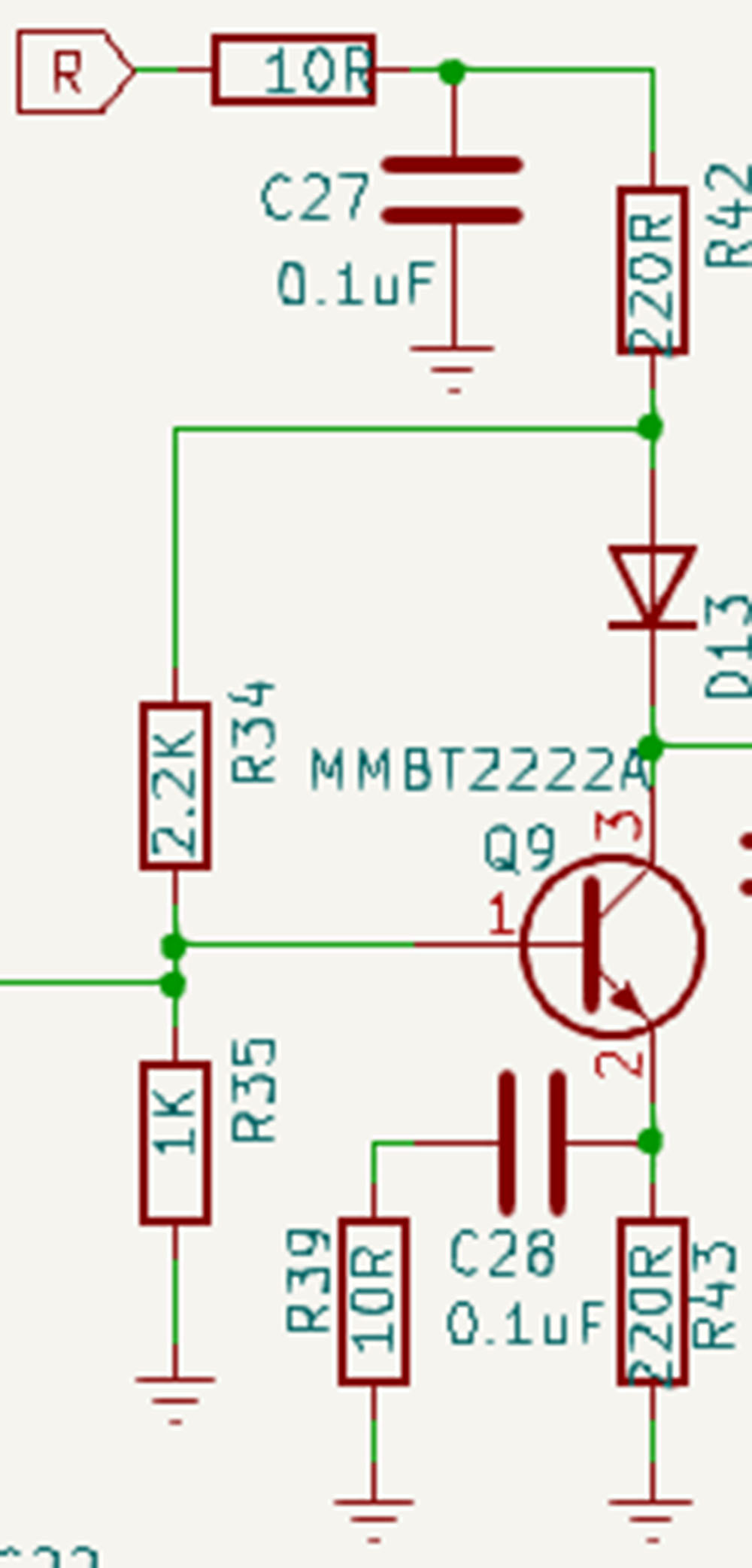

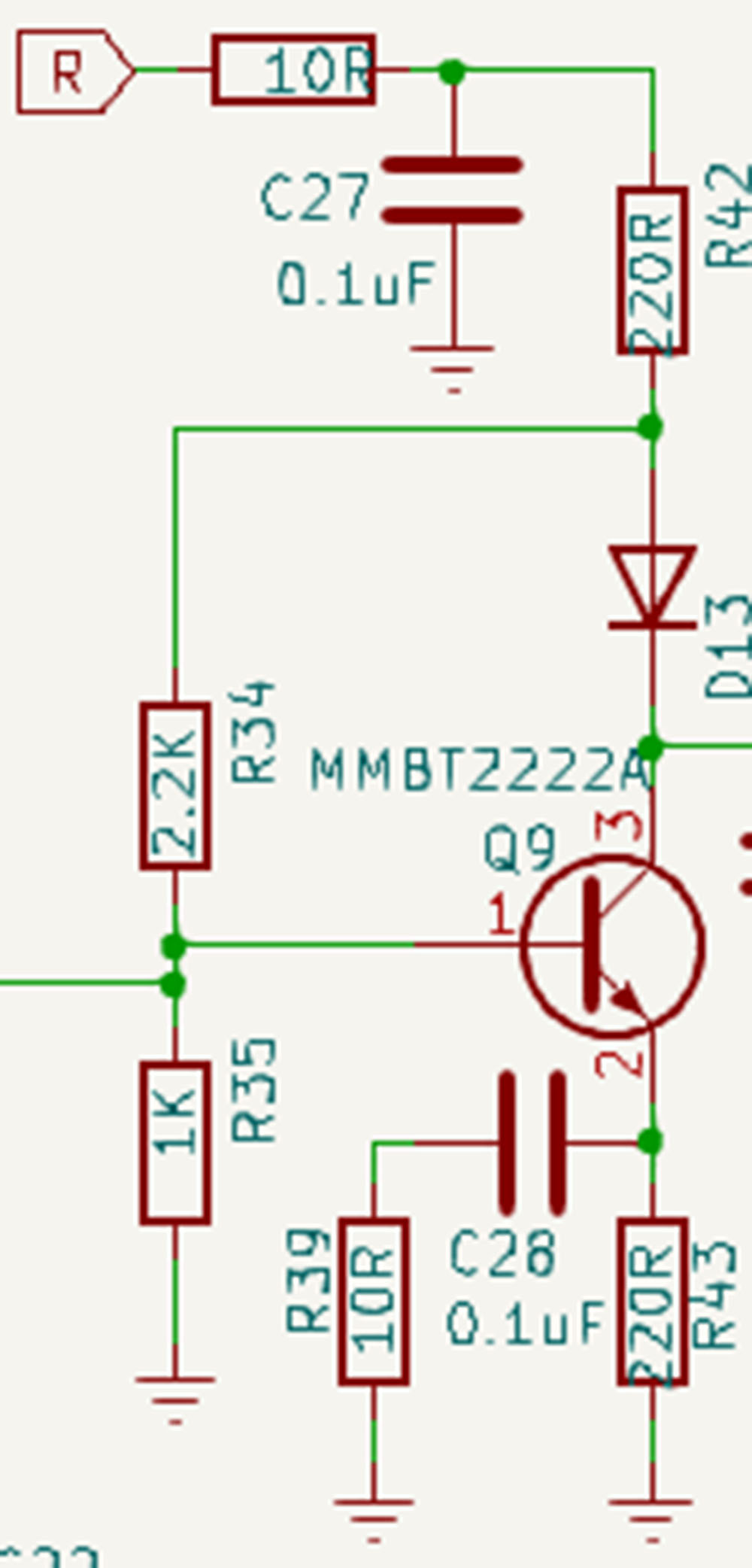

Koristno je intuitivno analizirati to preprosto vezje iz slike 5. Oglejte si moj video o ojačevalnikih s povratno vezavo na YouTubu. (https://youtu.be/j3Xf_SpK7qc?si=jE-tzMaxRncqB8DO0) pa tudi Wes-ov članek: (https://w7zoi.net/transistor_models_and_the_fba.pdf).

V kolektorju ojačevalnika je vezana dioda. Pri pričakovanih ravneh signala, ko je ojačevalnik napajan prek linije „R“, se dioda obnaša skoraj kot kos žice, ki povezuje upor R42 in R34 s kolektorjem tranzistorja. Ko pa je ojačevalnik izklopljen, je dioda v obratni polarizaciji in odklopi 220 Ohmov ter 2,2k upor od kolektorja. To obnašanje bi bilo neuporabno, če v našem primeru ne bi bilo dveh ojačevalnikov, povezanih zaporedno. 2,2k povratni upor (R34 na sliki 5) bi se pojavil vzporedno z R44 ojačevalnika, ki deluje v nasprotni smeri, če ga ta dioda ne bi izolirala, ko je izklopljen.

Uporaba ojačevalnikov poenostavi zasnovo, odpravlja možnost nenamernega induktivnega sklopa med stopnjami in skrajša čas, potreben za izdelavo postaje. Zamenjava R42 v našem vezju s tuljavo bi lahko povzročila rahlo povečanje zmogljivosti obdelave signala, kar pa ni cilj zasnove te postaje.

Diodni mešalniki so naprave s tremi vrati. Ena vrata poganja lokalni oscilator, na obeh vratih pa je izhod množenje signala iz drugih vrat in lokalnega oscilatorja. To je zapletena razlaga, vendar jo je mogoče enostavno razumeti s preprostim pojmom: ko pomnožite dva signala, je rezultat izhod z dvema signaloma, enim na vsoti frekvenc pomnoženega signala in enim na razliki frekvenc. V našem primeru, ko v mešalniku na vratih A mešamo vhodni signal 7 MHz z lokalnim oscilatorskim signalom 4 MHz, bo mešalnik na vratih B proizvedel izhodne signale (7+4 =) 11 MHz in (7- 4  =) 3 MHz. Med oddajo lahko mešalnik sprejme signal 11 MHz, ki prihaja iz vrat B pri 11 MHz, ga zmeša z lokalnim oscilatorjem 4 MHz in proizvede izhodne signale pri (11-4 =) 7 MHz in (11+4 =) 15 MHz.

Diodni mešalniki niso popolni, saj proizvajajo tudi številne druge frekvence. Zato moramo dodati filtre, da izberemo želene frekvence in dušimo ostale. Eden od razlogov za te neželene izhodne signale je, da se signal, ki izhaja iz vrat kot mešani izhodni signal, če ga naslednje vezje ne duši, vrne v mešalnik kot vhodni signal in prispe na druga vrata, kjer se signali ponovno mešajo, kar povzroča, da se signal ves čas odbija v mešalniku in ustvarja še več neželenih izhodnih signalov.

Naši diodni mešalniki so enojno simetrični. To pomeni, da štiri diode dušijo lokalni oscilator za približno 45 dB na obeh vratih. Če to ne bi bilo dušeno, bi se 4 MHz izhod pojavil v izhodu oddajnika. Zgoraj omenjeni RF pasovni filter izbere pravilno frekvenco 7 MHz in duši zrcalno frekvenco 15 MHz ter lokalni oscilator in njegove harmonike, da se ne ojačijo in ne prenašajo.

Enostransko simetrični mešalniki, če se uporabljajo z ustreznim RF-filtriranjem, so primerni za naš namen, saj uporabljajo le en trifilarno navit transformator. Navitje 1 in 6 (na sliki 6) krmili lokalni oscilator, ki izmenično vklaplja pare diod D3+D5 in D4+D2. Ko se vklopi D3+D5, se RF vhod na stiku vodnikov 5 in 3 poveže z izhodom. Preklapljanje povzroči želeno mešanje. Par diod D4, D2 izmenično ozemljuje vhodni signal, kar izboljša simetrijo.

V postaji se uporabljata dva takšna diodna mešalnika. Eden se uporablja za mešanje med 7 MHz RF in 11 MHz IF, drugi mešalnik pa se uporablja za mešanje avdio signala in 11 MHz IF.

Zdaj ko razumemo ta dvosmerna vezja, lahko nadaljujemo s pregledom sprejemnika.

Sprejemnik

RF signal, ki prispe v anteno, se s pomočjo releja K1 preklopi na sprejemni del. Dva MOSFET-a, Q16 in Q17, delujeta kot dodatno RF stikalo, ki signal neposredno poveže z RF pasovnim filtrom. 7 MHz signal se meša z lokalnim oscilatorjem pri 4 MHz, izhodi mešalnika v smeri sprejema se vodijo v ločilno stopnjo in ojačijo z ojačevalnikom Q6 ter se pošljejo v kristalni filter. Vsi signali, razen želenega signala, se filtrirajo skozi lestevični filter, ojačijo v Q9 in pretvorijo v avdio signal z drugim diodnim mešalnikom.

Upoštevajte, da 0,1 uF, C67 duši RF signal na avdio vratih drugega mešalnika, ki zdaj deluje kot demodulator. Preprost avdio ojačevalnik Q10 z skupnim emitorjem ojači signal na raven, ki jo zahteva avdio ojačevalnik LM386. Kondenzator 1 uF med priključkoma 1 in 8 čipa LM386 je potreben le, če radio uporabljate z zvočnikom. Če boste uporabljali slušalke, odstranite ta kondenzator, da boste dosegli manjše ojačenje in manj šumov pri sprejemu.

SSB oddajanje je le obratni tok signala. Mikrofonski ojačevalnik z enim tranzistorjem Q18 ojači vhodni signal iz mikrofona za faktor 10. Drugi mešalnik, ki zdaj deluje kot modulator, potrebuje le okoli 200 mV signala. Upoštevajte, da R77 zagotavlja potrebno prednapetost za elektretne mikrofone, ki se danes večinoma uporabljajo. Diodni modulator proizvaja signal z dvema bočnima pasovoma, ki ga Q8 ojači pred filtriranjem v kristalnem filtru, ki odstrani zgornji bočni pas. Q7 ojači izhodni signal iz kristalnega filtra in ga vodi v prvi mešalnik, ki pretvori 11 MHz signal v 7 MHz. Kot je bilo omenjeno zgoraj, izhodi mešalnika vključujejo poleg želenega signala 7 MHz še mnoge druge neželene frekvence. Te se dušijo s pasovnim filtrom.

Močnostni ojačevalnik

Načrtovali smo čisto in širokopasovno močnostno ojačevalno stopnjo, ki lahko deluje v frekvenčnem območju od 3,5 MHz do 30 MHz. V izhodni stopnji uporablja le en trifilarni transformator. Predojačevalna in ojačevalna stopnja uporabljata tranzistorje 2N2222. Ker ojačevalna stopnja potrebuje okoli 250 mW moči (+24 dBm), smo se odločili, da bomo za ojačevalno stopnjo uporabili tranzistorje v THT verziji namesto SMD različic.

IRF510, gonilna sila QRP ojačevalnikov, odlično deluje v močnostnem ojačevalniku in razvije 5 vatov izhodne moči. Drugi harmonik 7 MHz pri 14 MHz je bil nad omejitvami FCC s preprostim nizkoprepustnim filtrom. Prvi del nizkoprepustnega filtra je bil modificiran tako, da zagotovi dodatno slabljenje, kar je omogočilo zelo čist izhodni signal.

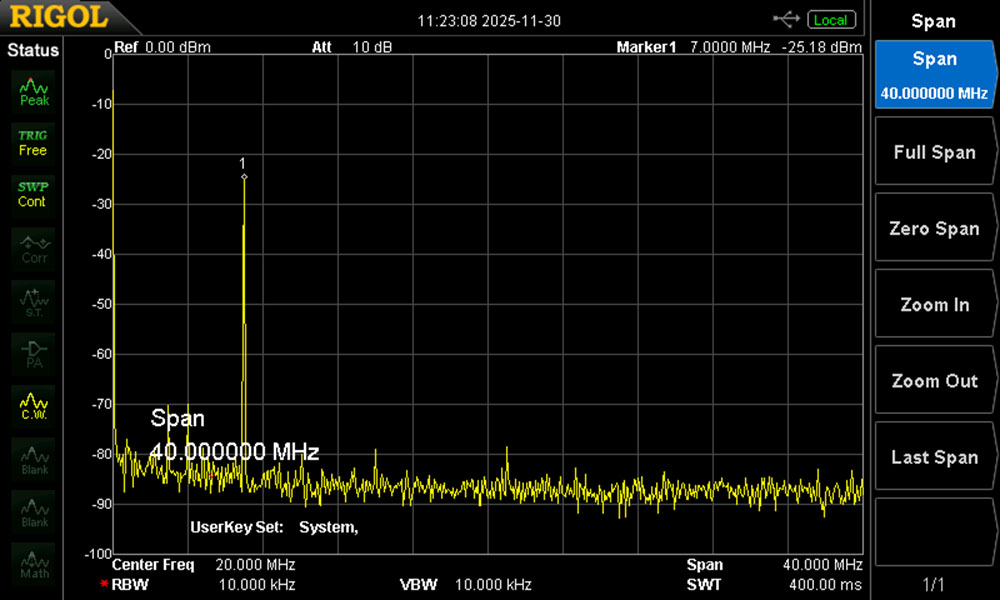

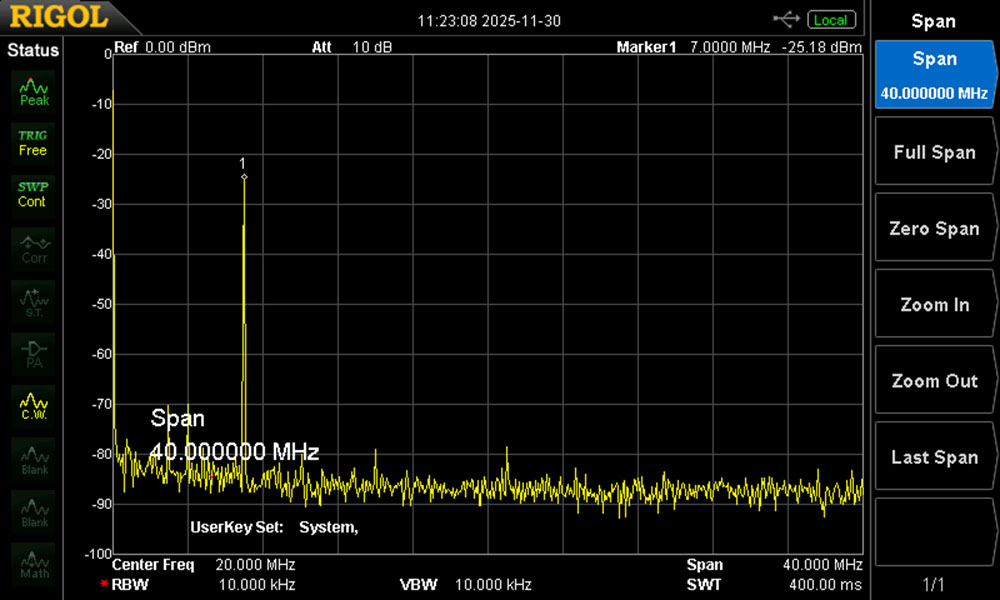

Izhodni spekter je prikazan na sliki 6.

Že leta se domači izdelovalci radijskih sprejemnikov osredotočajo izključno na vgradnjo Si5351 in digitalnega krmilnika za generiranje lokalnih oscilatorjev (priznamo – krivi smo!). Zdi se, da smo izgubili znanje o izdelavi in uporabi oscilatorjev s spremenljivo frekvenco. To je škoda. Skromno izdelan VFO lahko zagotovi zmogljivost sprejemnika, ki jo redko dosežejo kateri koli sintetizirani oscilatorji. Stane le nekaj centov in lahko zagotovi ure zabave. Eden od glavnih izzivov poceni radijske postaje je lokalni oscilator. Najbolj odločilni dejavnik odlične radijske postaje je zmogljivost VFO. Dobri VFO ima določene prednosti:

Nizek fazni šum.

Stabilna frekvenca izhodnega signala in nizko drsenje.

Enostavnost nastavitve izhodne frekvence.

Nizek fazni šum in nizko drsenje lahko delujeta drug proti drugemu. Relativno enostaven način za doseganje nižjega faznega šuma je povečanje energije nihanja. To zahteva visok tok v tranzistorju VFO-ja, ki ga bo segrel, kar bo povzročilo drsenje frekvence zaradi segrevanja komponent.

Za razumen kompromis smo nastavili mirovni tok Q1 na 4 mA kot kompromis med stabilnostjo. Kakovostni spremenljivi kondenzatorji so postali redki. Še težje je dobiti takšne, ki imajo mehanske pogone za počasno nastavitev. V številnih domačih projektih so bili uporabljeni oscilatorji, nastavljivi s permeabilnostjo (PTO). Medeninasti vijak se zavija in odvija iz valja, na katerega je navita tuljava VFO-ja. PTO zagotavlja mehanizem za večkratno nastavljanje in omogoča nastavljanje manj kot 50 kHz na obrat.

Vendar takšen PTO zahteva popolnoma zaščiteno ohišje za mehanizem, saj je zračna tuljava občutljiva na vpliv kapacitivnosti roke, razen če tuljava ni zaščitena pred gumbom za nastavitev frekvence. Za pravilno delovanje je bila potrebna zaščita iz bakrenih plošč. Sistem z višjo zmogljivostjo se lahko vrne na spremenljivo tuljavo, ki za nastavitev frekvence uporablja medeninast vijak.

Na tej točki je Jitendra, VU3BEO, predlagal uporabo varikap diode. Naše prejšnje izkušnje z BITX40 so me pripravile na VFO, ki je drsel. Izbrali smo 1N4007 z obratno polarizacijo kot varikap za nastavljanje. 1N4007 v kombinaciji s kondenzatorji C0G ohranja VFO zelo stabilen. V prvih petih minutah zdrsi za okoli 300 Hz, nato pa postane zelo stabilen. Potenciometer nastavlja 150 kHz del pasu. Za nastavljanje postaje je primeren velik gumb. Nekaterim je lažje dodati 1k potenciometer v serijo z ozemljitvenim priključkom glavnega potenciometra za natančno nastavljanje.

Veliko truda je bilo vloženega v to, da je VFO dovolj stabilen. Prva različica je imela oscilator z nastavljivo permeabilnostjo, ki je zagotavljal neverjetno stabilno delovanje. Vendar je potreboval 3D-tiskano obliko za pritrditev tuljave in dve matici, ki sta omogočali vstavljanje in izvlek medeninastega vijaka. Potreboval je ustrezno zaščito, da kapacitivnost roke med nastavljanjem postaje ni vplivala na frekvenco VFO. Kombinacija površinsko nameščenih C0G kondenzatorjev z jedkanimi vezicami naredi VFO zelo stabilen. Razloge je treba preiskati. Morda podlaga FR4 preprečuje, da bi se vezice zaradi toplote spreminjale v dimenzijah. VFO poganja prvi mešalnik z znatno količino moči. To je potrebno za pravilno preklapljanje, pri katerem diode v mešalniku porabijo zelo malo časa med popolnim vklopom in popolnim izklopom.

Ta VFO prikazuje temeljno načelo: uporaba visokokakovostnih tuljav in kondenzatorjev z ustrezno izhodno močjo bo VFO-jev signal ohranil čist in stabilen. Za izdelavo ustreznega VFO-ja ne potrebujete dragih tranzistorjev ali celo JFET-ov. Poceni in pogosti 2N3904 ali 2N2222 so dovolj dobri za stabilno delovanje z nizko stopnjo šuma. JFET, kot je J310, bi zagotovil boljši fazni šum in ga je mogoče neposredno uporabiti v tem vezju z odstranitvijo R1 in povečanjem R2 na 1M. To še ni bilo preizkušeno.

SSB je odličen način za brezskrbno klepetanje z lokalno druščino in občasne DX-stike. Vendar pa za POTA-aktiviranje, DX-anje itd. ni nič primernejšega od CW. Bilo je nujno, da je CW omogočen na tej postaji. To omogoča preprost oscilator avdio tona, izveden z enim tranzistorjem Q18. Gre za fazni oscilator, znan po čistem zvoku. Vklopi se s kratkim stikom R82 na ozemljitev prek Morse tasterja. To generira 700 Hz ton v mikrofon, kar proizvede CW. Nekaj stranskega tona se vodi tudi v avdio ojačevalnik prek R89. Vrednost 100k lahko spremenite, da povečate ali zmanjšate CW stranski ton. S spreminjanjem vrednosti C74, C75, C76, C84 in C86 lahko spremenite stranski ton, da ustreza vašemu želenemu tonu.

Preklapljanje T/R CW je zabaven detajl. Ob pritisku na tipko se C77 hitro napolni prek D18, izklopi Q20, ki nato vklopi Q21. Q21 skrajša PTT in preklopi radio v način oddajanja. Tipka tudi ozemlji R82, kar ustvari modulacijo iz stranskega tona. Ob sprostitvi tipke se C77 počasi izprazni prek R85. To zavira vrnitev v RX, naslednji pritisk tipke pa ponovno napolni C77. Od zadnjega pritiska tipke mora preteči dovolj časa, da se C77 izprazni do točke, ko se vklopi Q20, kar izklopi Q21, sprosti PTT in vrne v sprejemni način.  Pomembno je opozoriti, da se CW generira kot enoten ton na LSB. Zato je LARCSet sposoben navzkrižnega načina LSB-CW stikov. Pri delovanju CW morate odklopiti mikrofon.

Z LARCSetom upamo, da bomo večjemu številu radioamaterjev približali razumevanje elektronike z gradnjo in eksperimentiranjem z lastnimi radijskimi aparati. Pete Juliano, N6QW, je komentiral, da lahko radioamaterji LARCSet prilagodijo različnim pasovom s preprosto zamenjavo dveh kompletov filtrov in VFO. Upamo, da bomo z LARCSetom videli veliko radioamaterjev, ki bodo z navdušenjem nad lastnoročno izdelanim radijskim aparatom prišli na frekvenco. TIV je bil zasnovan z mislijo na spremembe in razširitve.

Predvsem pa je čisti zvok z »prisotnostjo« pri sprejemanju in oddajanju naredil to radijsko postajo prijetno za uporabo in poslušanje. Upamo, da jo bodo tudi drugi našli koristno.

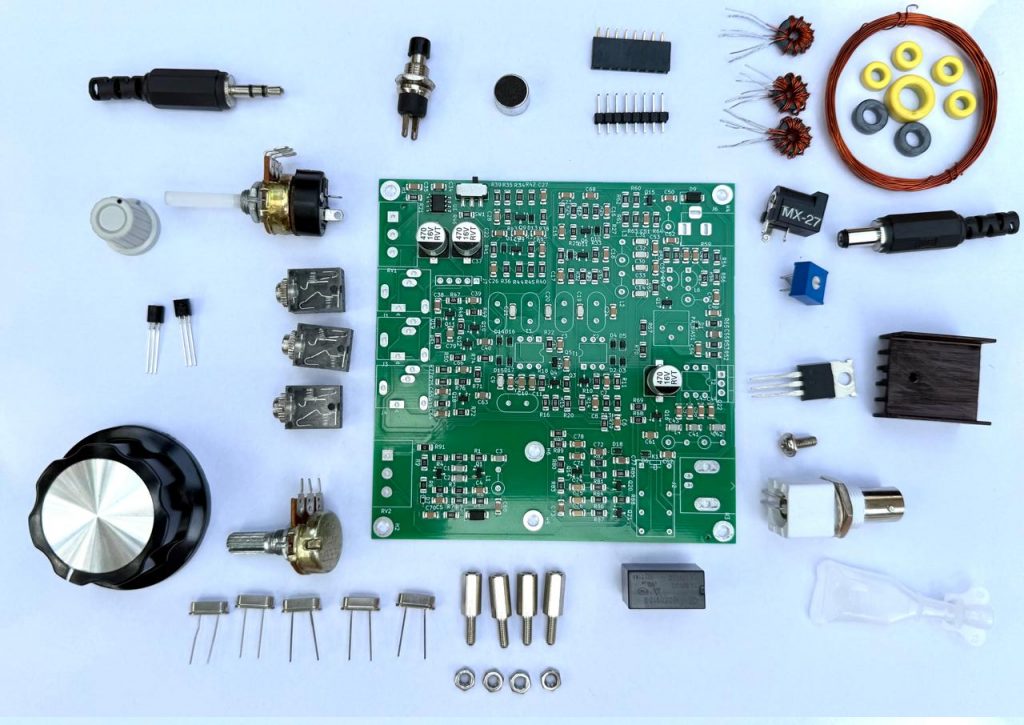

KIT komplet je na voljo za nakup na tej povezavi.

Vse datoteke, vključno s shemo in navodili za izdelavo, so na voljo na: https://github.com/afarhan/larcset

V naslednjem članku bomo objavili navodilo za gradnjo KIT kompleta.
