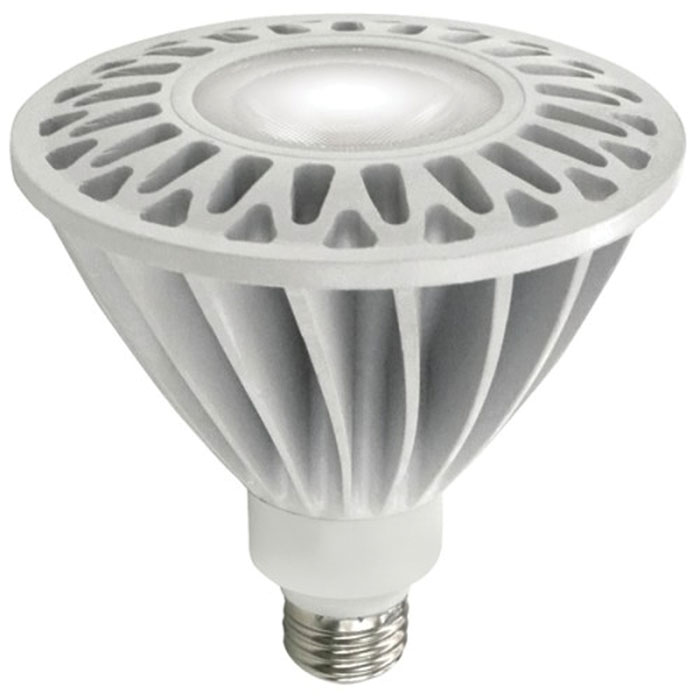

Preprosti in zanesljivi gonilniki omogočajo načrtovanje učinkovitih PAR 30 in PAR 38 LED sijalk z dolgo življenjsko dobo. Podjetje Power Integrations (NASDAQ: POWI), vodilni proizvajalec visoko učinkovitih in visoko zanesljivih integriranih LED gonilnikov, je predstavil štiri referenčne aplikacije gonilnikov za PAR 30 in PAR 38 LED sijalke z možnostjo zatemnitve. Aplikacije sta skupaj razvili podjetji Power Integrations in CREE, v njih pa predstavljajo kombinacijo krmiljenja CREE MT-G2 EasyWhite LED diod z integriranim vezjem gonilnika „LYTSwitch ™ -4. Primera aplikacij DER-364 in DER-365 obravnavata krmiljenje nizko in visokonapetostne PAR 30 LED sijalke, medtem ko v primerih DER-350 in DER-396 najdemo nizko in visokonapetostno napajane PAR 38 sijalke. Te in druge referenčne primere lahko poiščemo na spletni strani www.powerint.com / ledrivers / Cree.

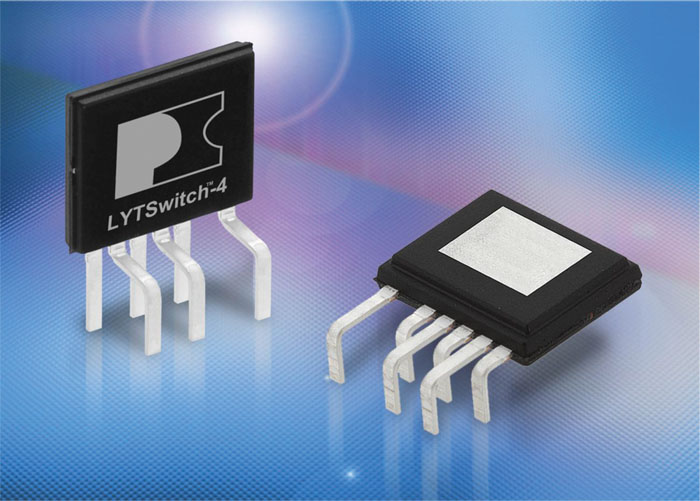

Integrirana vezja gonilnikov LYTSwitch-4 so izjemno učinkovita in zagotavljajo natančno krmiljenje izhodnega toka v aplikacijah, ki nadomeščajo žarnice in fluorescetne cevi ter razsvetljavo z reflektorji. Ta integrirana vezja poenostavljajo načrtovanje, zmanjšujejo stroške ter zagotavljajo svetilkam enakomerno svetilnost, obenem pa zagotavljajo izjemno zmogljivost v aplikacijah zatemnjevanja s TRIAC-i. Integrirana vezja gonilnikov LYTSwitch-4 združujejo PFC in krmilnik konstantnega toka v enostopenjski topologiji, s faktorjem moči večjim od 0,95 in tipičnimi izkoristki, ki so nad 90%. Enostopenjski pristop odpravlja tudi potrebo po temperaturno občutljivih elektrolitskih kondenzatorjih, kar močno povečuje zanesljivost in življenjsko dobo sijalke. Integrirani gonilnik LYTSwitch-4 deluje tudi na visoki preklopni frekvenci (132 kHz), kar omogoča vgradnjo manjših in s tem cenejših transformatorjev in induktivnosti, istočasno pa frekvenčno opletanje zmanjšuje potrebo po filtriranju (EMI). Vsi ti dejavniki zagotavljajo preprosto načrtovanje takšnih modelov LED krmiljenja, ki se zlahka prilegajo omejenemu prostoru, ki je v ta namen na voljo v sami sijalki.
Na novo razvite aplikacije z novimi gonilniki brez težav zadovoljijo EN61000-3-2C predpise glede celotnih harmonskih popačenj (THD), saj lahko z njimi dosežemo tudi manj kot 10% THD. Regulacija je boljša kot +/- 5 % na celotnem področju obremenitev in delovanja, zmanjšuje pa tudi potrebo po ponovnem načrtovanju za izpolnjevanje minimalnih zahtev glede svetilnosti in zmanjševanje stroškov celotnega sistema. LYTSwitch-4 gonilniki ponujajo odlične zmogljivosti zatemnitve, tudi do izjemno nizkih kotov prevajanja z najmodernejšim TRIAC zatemnjevanjem, ki uporablja načelo naraščajočega ali padajočega roba. Čas od priključitve do začetka delovanja je zelo kratek – običajno krajši kot 500 milisekund, tudi ko je zatemnitev tolikšna, da dobimo na izhodu manj kot 10% svetilnosti, zato je pop-up pojav praktično odpravljen.
„Tesno smo sodelovali z proizvajalcem LED diod CREE, da bi skupaj pripravili LED sistem razsvetljave za delovanje v realnem svetu in izkoristili potencial, ki ga imajo LED diode za zmanjševanje porabe energije in daljšo življenjsko dobo. Te referenčne aplikacije oblikovalcem omogočijo enostavno in hitro načrtovanje krmiljenj za stroškovno učinkovite LED sijalke,“ komentira to sodelovanje Andrew Smith, višji vodja trženja izdelkov pri Power Integrations.
Opise referenčnih primerov aplikacij DER-364, DER-365, DER-350 in DER-396 je mogoče najti v elektronski obliki na spletni strani www.powerint.com/en/design-support/reference-designs/design-examples ali pa na www.powerint.com/ledrivers/cree. Tehnična dokumentacija proizvoda in predstavitev teh novih izdelkov so prav tako na voljo tudi na spletni strani podjetja Power Integrations www.powerint.com/products/lytswitch-family/lytswitch.
Power Integrations, LYTSwitch in Power Integrations logotip so blagovne znamke ali registrirane blagovne znamke družbe Power Integrations, Inc. Vse druge blagovne znamke so last njihovih lastnikov.
Referenčna shema za pogon CREE LED žarnic
Power Integrations
2014_SE221_12
