Avtor: Ashhar Farhan, VU2ESE, objavljeno pod GPL v.30 (GNU Public License) V1.0

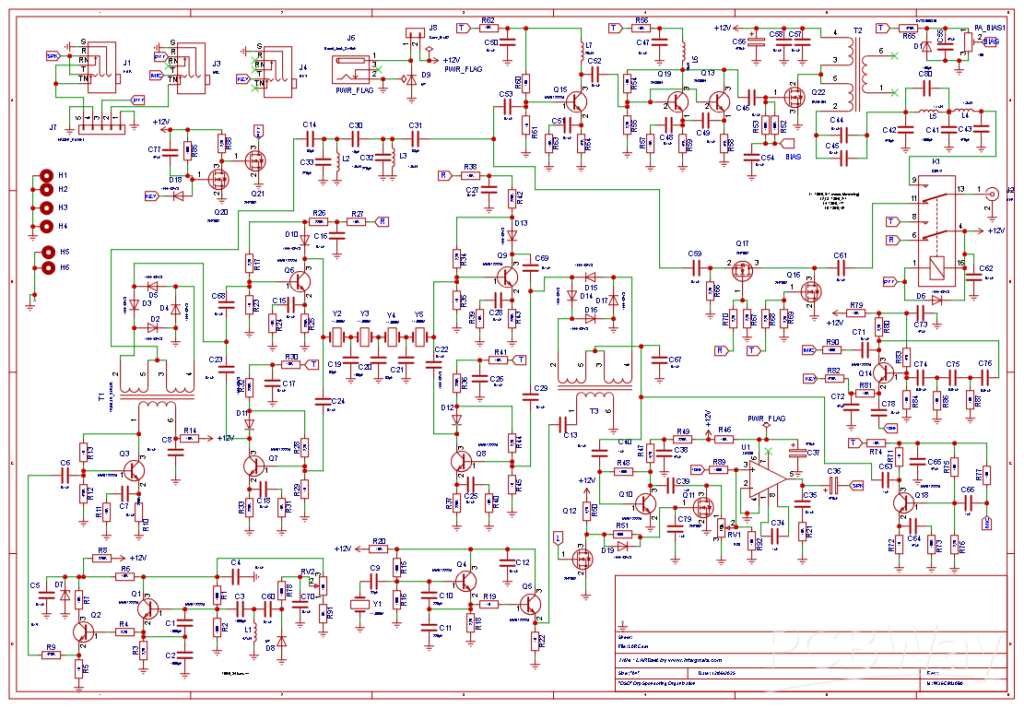

BiTX, ki je bil razvit leta 2003, je bil enostaven za izdelavo SSB postaj, ki ga je bilo mogoče sestaviti iz splošnih komponent za deset dolarjev. V tem delu objavljamo navodilo za gradnjo.

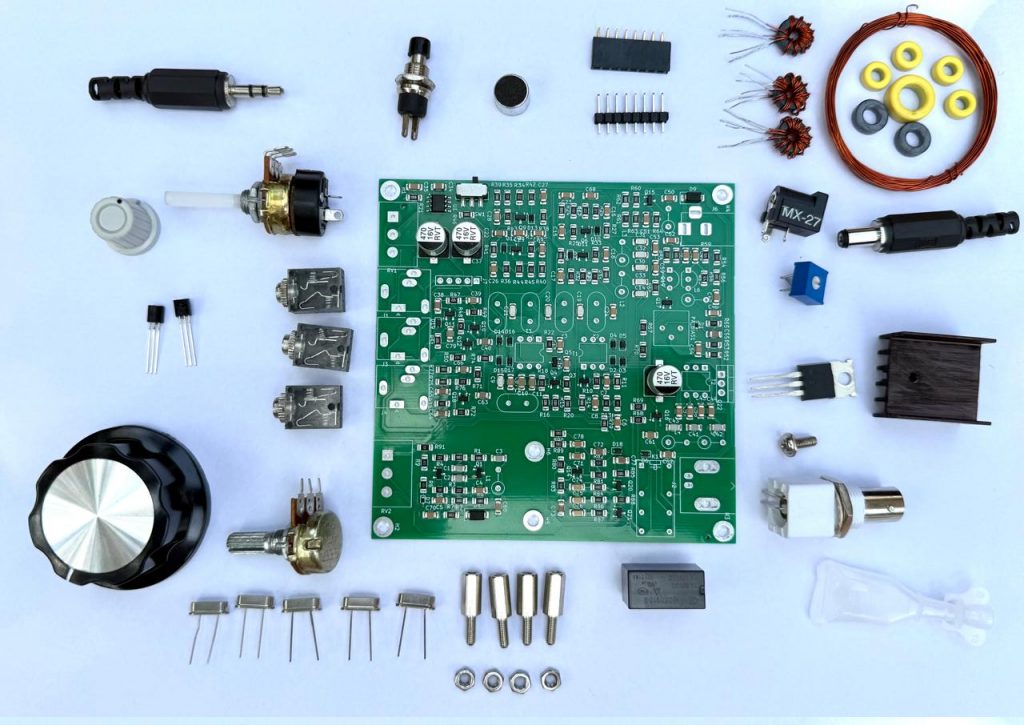

Sestavljanje LARCSet
Orodja, ki jih boste potrebovali:
- Običajni univerzalni multimeter za merjenje napetosti in toka.
- 12-voltni enosmerni napajalnik, ki lahko zagotovi najmanj 1,5 A toka.
- Majhne klešče z dolgimi konicami.
- Majhne klešče za rezanje žice.
- Nož za odstranjevanje izolacije.
- Klešče za odstranjevanje izolacije.
- 25-vatni spajkalnik.
Kot splošni pristop bomo postajo sestavljali v več fazah.
Ta vsebina je samo za naročnike
- Namestite DC komponente
1.1 Prispajkajte DC vtičnico na TIV. Da bi to naredili pravilno, vstavite DC konektor v TIV, obrnite TIV na glavo in pritisnite nanj, tako da so vsi trije vodniki DC vtičnice popolnoma znotraj TIV, nato pa jih spajkajte. Okoli teh priključkov nanesite dovolj spajke, saj bodo dovolj dober stik.

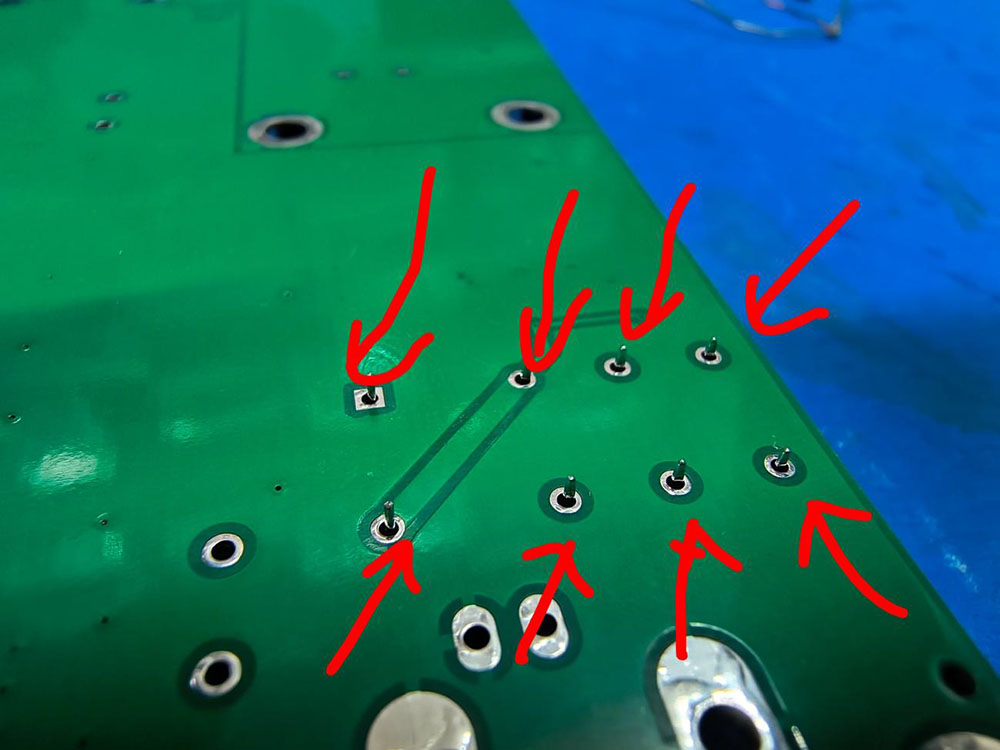

1.2 Prispajkajte rele K1 na tiskano vezje. Vstavite rele previdno in preverite, ali so vsi priključki releja vstavljeni (slika 8). Pogosto se zgodi, da se priključek releja po nesreči upogne, tako da se namesto da bi se vstavil v montažno luknjo, upogne stran. Ko je prispajkan, je rele težko spet odspajkati. Zato bodite previdni in pred spajkanjem releja dvakrat preverite, ali so vsi priključki releja vidni na strani spajkanja.

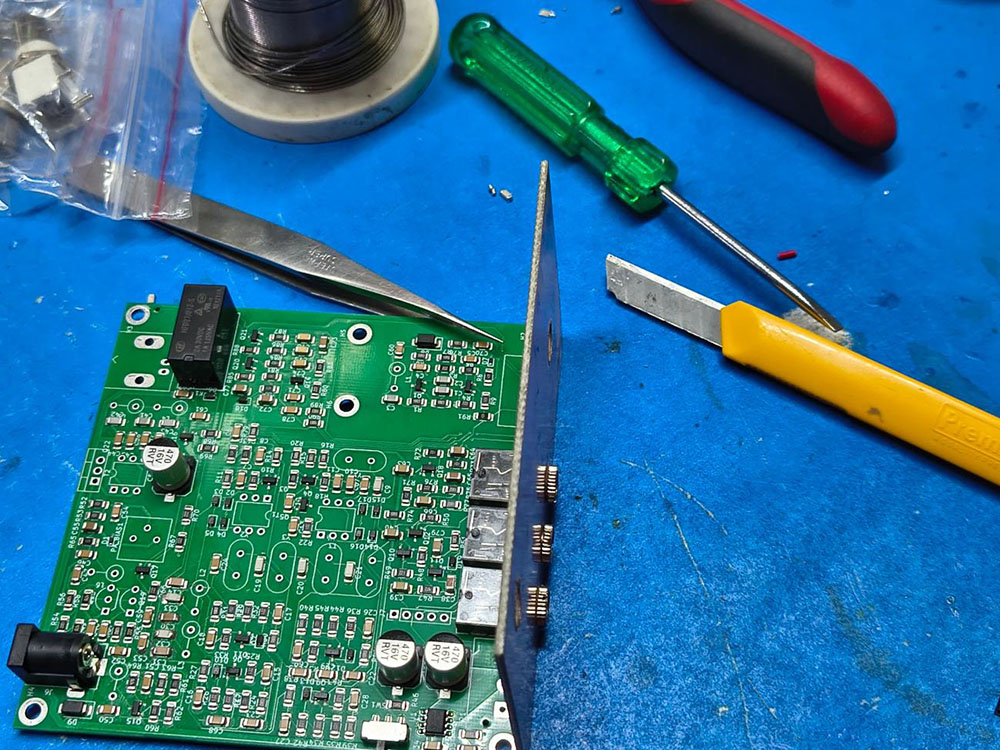

- Namestite sprednjo ploščo
Ploščo držijo prednji konektorji.
2.1 Namestite avdio vtičnice.

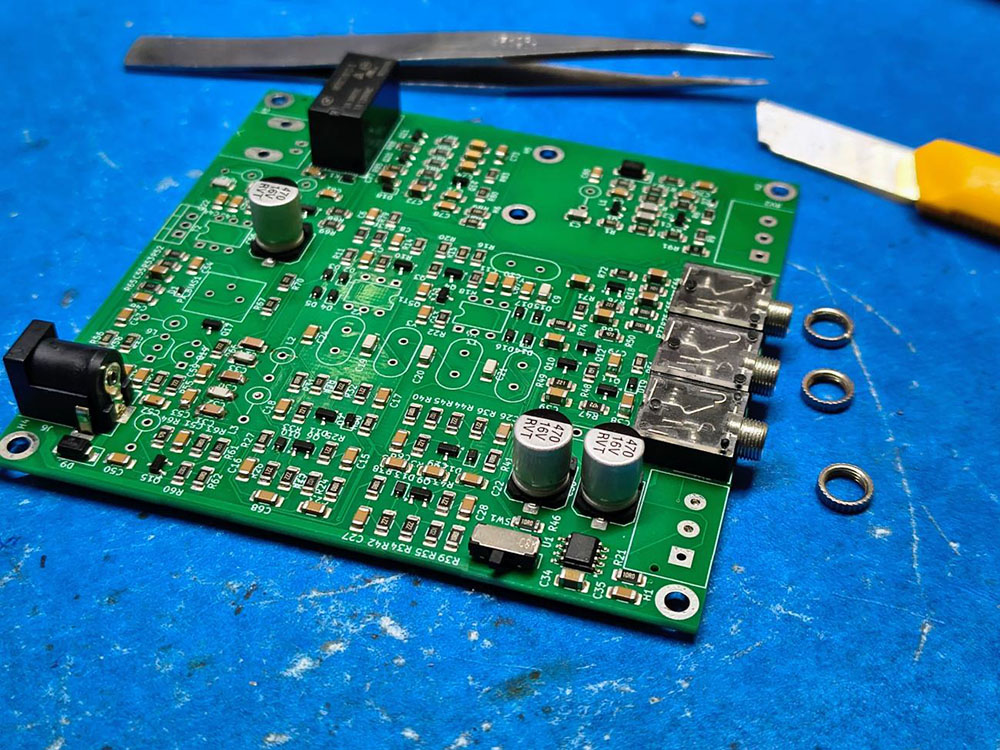

Pred vstavljanjem v tiskano vezje odstranite pritrdilne matice iz avdio vtičnic. Matice shranite na varno, saj jih boste kasneje potrebovali za pritrditev sprednje plošče.
Vstavite tri avdio vtičnice. Preverite vsak vodnik vseh treh priključkov in se dvakrat prepričajte, da so pravilno vstavljeni. Avdio konektorje je enostavno pritisniti na tiskano vezje, vendar namesto da bi vstavili njihove priključke, jih lahko upognete proti tiskanemu vezju. Na sliki 9 si oglejte, kako morajo izgledati pred spajkanjem.
Ko se prepričate, da so vsi vodniki treh avdio vtičnic pravilno nameščeni, pritisnite konektorje, da se pravilno namestijo na tiskano vezje.
Spajkajte tri avdio vtičnice.
2.2 Vstavite sprednjo ploščo v luknje treh avdio vtičnic, ki držijo sprednjo ploščo. Priključite pritrdilne maticevtičnic, tako da je sprednja plošča trdno fiksirana na avdio vtičnice. Upoštevajte, da je na sliki 10 prikazana prototipna sprednja plošča.
Sprednja plošča, ki je priložena kompletu, bo običajno tiskano vezje.
2.3 Vstavite in pritrdite potenciometer za nastavljanje na sprednjo ploščo in ga pritrdite s priloženo pritrdilno matico. Zaenkrat matico samo ročno privijte, da potenciometer trdno drži na mestu.
2.4 Vstavite in pritrdite potenciometer za nastavitev glasnosti na sprednjo ploščo, tako da so njegovi priključki obrnjeni navzgor proti sprednji plošči. Zaenkrat matico samo ročno privijte, da potenciometer trdno drži na mestu.
2.5 Pritrdite gumb za nastavljanje na gred potenciometra za nastavljanje. Ko je gumb popolnoma obrnjen v smeri urinega kazalca, mora kazalec biti v položaju 6 ur (začenši s položajem 8 ur). Podobno prilagodite dolžino gredi za nastavljanje glasnosti, da se prilega gumbu za nastavljanje glasnosti.
2.6 Uporabite tri žice različnih barv, da spajkate potenciometer na njegove priključke na tiskanem vezju.
2.7 Dodajte dve žici iz J8 (stikalo za vklop) na stikalo za vklop/izklop na zadnji strani potenciometra za glasnost. Tukaj polariteta stikala ni pomembna.

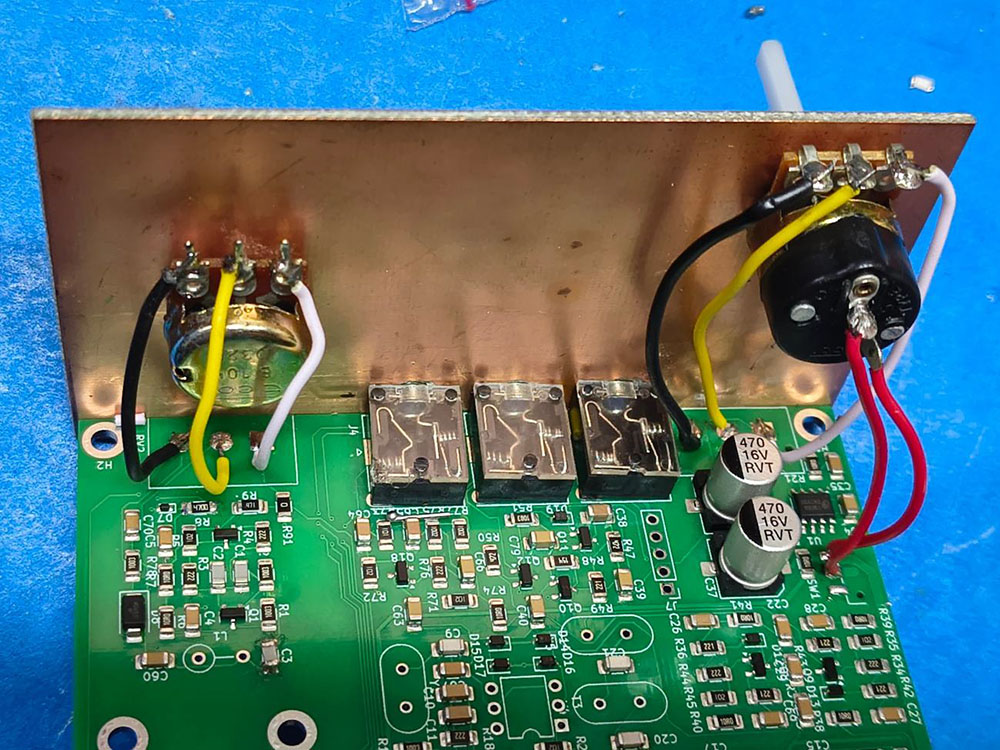

Na sliki 11 si oglejte, kako naj bi izgledala zadnja stran sprednje plošče. Pazljivo si oglejte, kam gre vsaka od žic.
- Testiranje DC napajalnih napetosti in avdio ojačevalnika
3.1 Pripravite enosmerni napajalnik s +12 V na srednjem kontaktu in ozemljitvijo na zunanjem plašču.
3.2 Izklopite napajanje tako, da gumb za nastavitev glasnosti zavrtite v nasprotni smeri urinega kazalca, dokler ne zaslišiš rahlega klik.
3.3 Vstavi enosmerni napajalnik v vtičnico.
3.4 Vklopite napajanje z vrtenjem potenciometra v smeri urinega kazalca. V tem trenutku naj bi postaja porabila med 40 mA in 70 mA. Če porabi več, takoj izklopite napajanje in preverite, ali ni prišlo do kratkega stika. Če postaja ne troši nobenega toka, preverite stikalo za vklop/izklop in spoje priključka za napajanje.
3.5 Vstavite konektor slušalk v levi avdio priključek. Šum postaje naj bi se enakomerno povečeval in zmanjševal, ko vrtite gumb za nastavitev glasnosti. Če se gumb za nastavitev glasnosti obnaša nasprotno, zamenjajte žici, ki povezujeta obe stranski sponki potenciometra za nastavitev glasnosti. Do sedaj ste zaključili najpomembnejši del vaše postaje.
- Nastavitev VFO
Tradicionalno so postaje za nastavljanje uporabljale VFO-je. Ti zagotavljajo najboljši fazni šum v svojem razredu. Za zagon VFO-ja je potrebno storiti sledeče:
4.1 Najprej izklopite postajo. Spajkanje vedno opravljajte z odklopljenim napajalnim priključkom.
4.2 Poiščite večji rumeni toroid. To je toroid Micrometal T50-6. Na njega moramo naviti 30 ovojev lakirane žice.
4.3 Odrežite 60 cm lakirane žice in jo navijte na toroid.

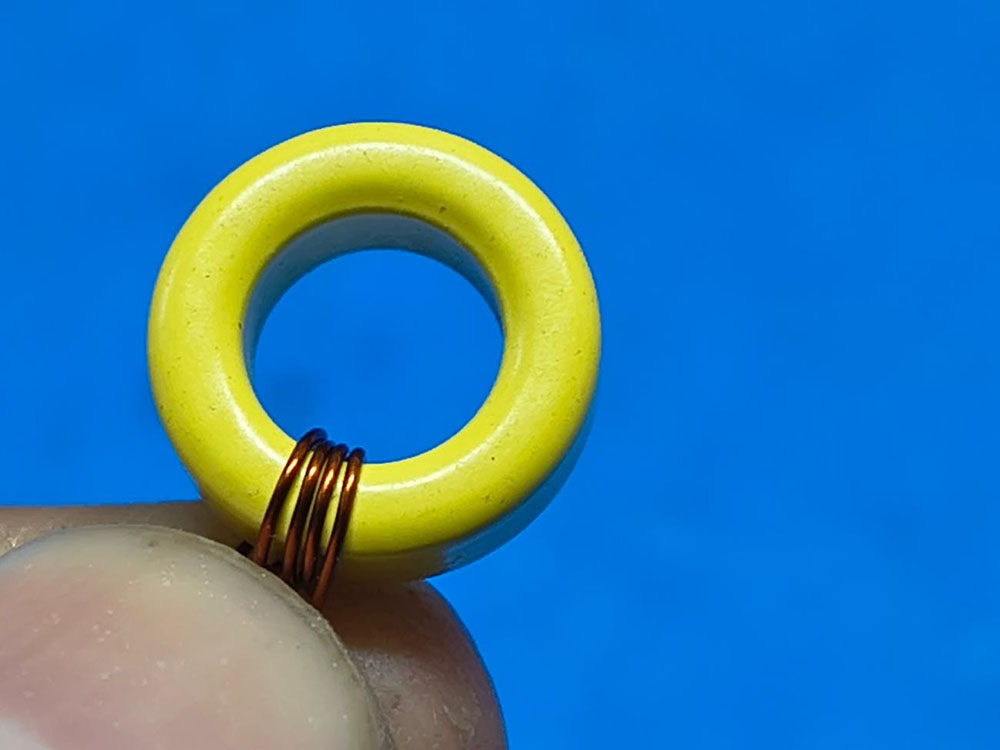

4.4 Vsako prehod žice skozi obroč toroida šteje kot en ovoj. Med navijanjem z ene strani žico napnite (slika 12). Pazite, da se ovoji ne prekrivajo.
4.5 Zaključite s 30 ovoji na jedru T50-6. Odrežite konce žice, tako da na obeh straneh ostane le 1,5 cm žice. Odstranite lak z žice, dokler se baker ne pokaže na vseh straneh žice. Glejte sliko 13.
4.6 Spajkajte oba konca toroida na TIV na mesto L1.
4.7 Priključite majhno zanko na bližnji sprejemnik.
4.8 Vklopite LARCSet, nastavite potenciometer za nastavljanje na skrajno desno in nastavite sprejemnik na 80-metrski pas. Morali bi najti močan nosilni signal VFO. Zapišite si frekvenco VFO.
4.9 Upoštevajte, da se frekvenca VFO z vrtenjem potenciometra za nastavljanje v desno zmanjšuje.
4.10 Želimo, da je spodnji konec frekvence (nastavitev popolnoma v desno) med 3,85 MHz in 3,9 MHz. Če je frekvenca nižja od 3,65 MHz, boste morda morali odstraniti eno ovoj s toroida VFO-ja. Razširite ovoje, da povečate frekvenco, in jih stisnite, da jo zmanjšate.
4.11 Na tej točki se bo zdelo, da se frekvenca VFO premika. To je pričakovano, saj toroid visi v zraku, medtem ko se okoli njega izvaja spajkanje. Spodaj si oglejte, kako se VFO spajka med nastavljanjem. Upoštevajte sklopno zanko, priključeno na bližnji sprejemnik, nastavljen na 3,8 MHz.
4.12 Ko je VFO v območju, ga morate nastaviti v območju od 4,059 do vsaj 3,9 MHz.
4.13 Ko ste zadovoljni z območjem VFO, dodajte nekaj kapljic super lepila ali raztaljenega čebeljega voska na toroid, tako da se razlije po njem, ga nežno pritisnite na ploščo in ga tam pridržite minuto, da se strdi.

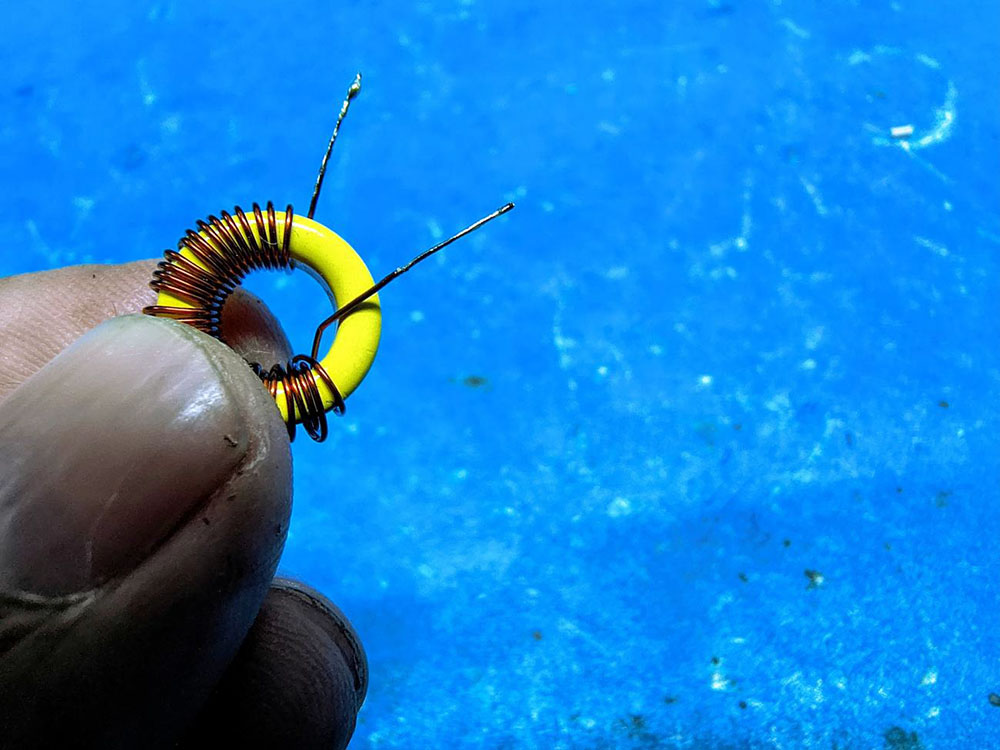

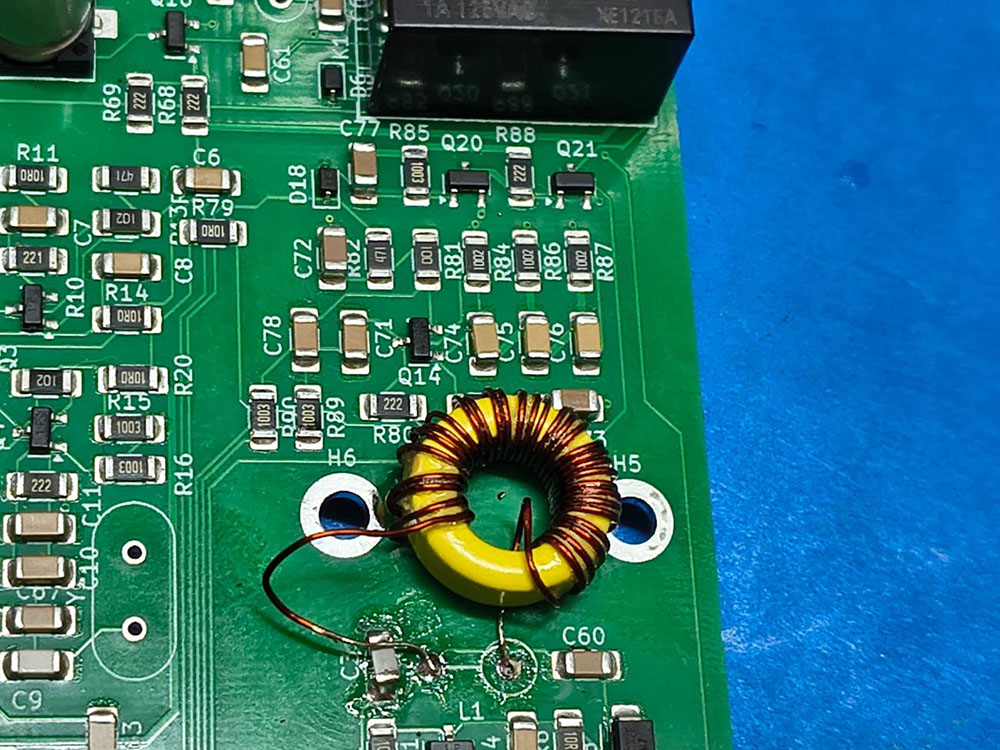

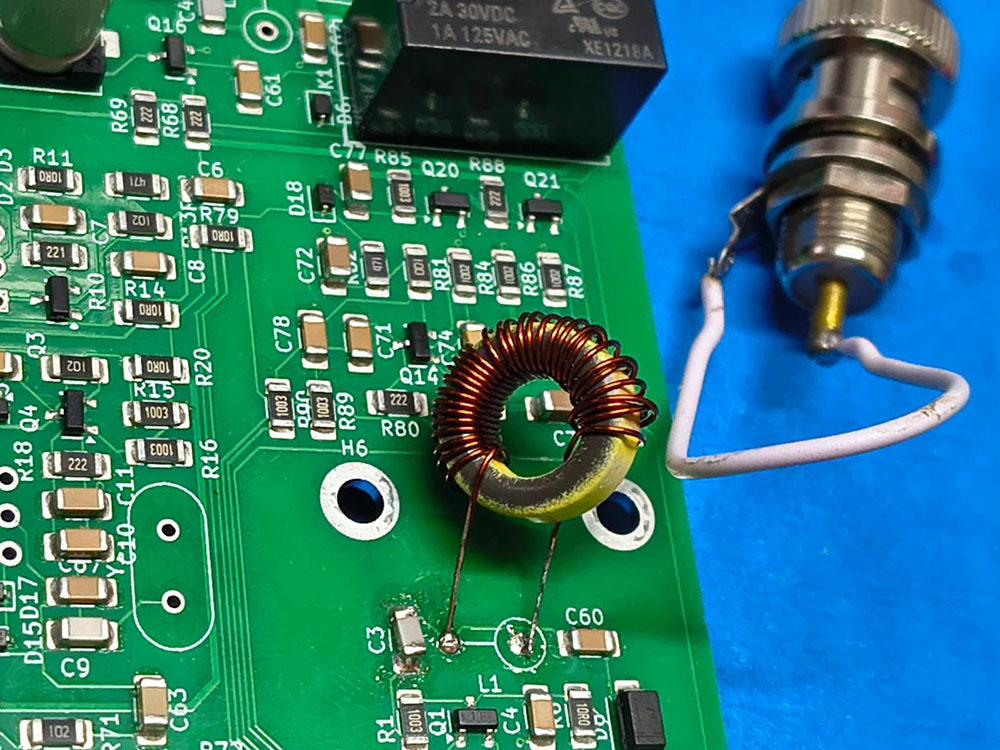

Poglejte si xo VFO toroida, prilepljenega na ploščo na sliki
- Kristalni filter in BFO

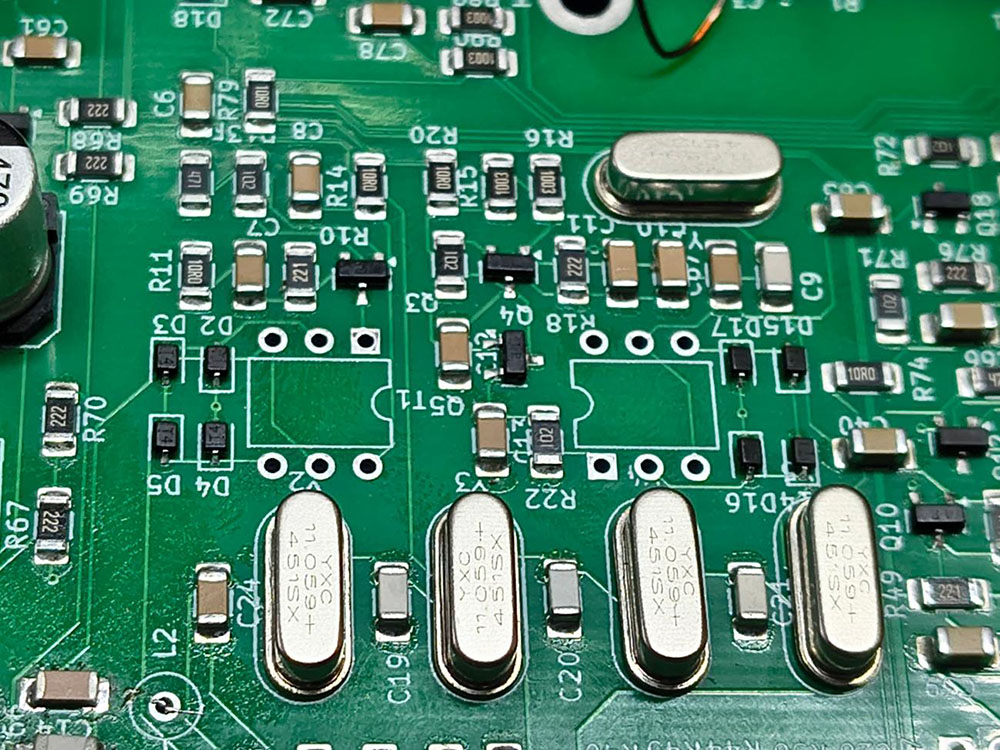

Preprosto vstavite in spajkajte pet priloženih kristalov.
Priporočljivo je, da jih spajkate po enega, pri čemer pred nadaljevanjem s naslednjim kristalom odrežete preostale priključke vsakega kristala. Kristal mora biti montiran vsaj 1 mm nad TIV (slika 16), da ne pride do stika med ohišjem kristala in TIV. - Spajkanje trifilarnega transformatorja
Spajkanje trifilarnih transformatorjev zahteva zelo previdno delo. Najbolje je, da ga opravite, ko ste sveži in spočiti. Ne poskušajte tega pozno ponoči!
Razlog je preprost. »Tri« v trifilar transformatorju se nanaša na prisotnost treh navitij v transformatorju. Vsaka žica navitja ima dva konca. Zato iz trifilarno navitega transformatorja izhaja šest vodnikov.
Vsak konec morate previdno ločiti, preizkusiti njihovo prevodnost z merilnim instrumentom, preden jih vstavite in spajkate.
6.1 Transformator je sestavljen iz treh žic, ki so tesno zvite skupaj in navite v toroid.
6.2 Prepoznajte oba konca zvite žice in ločite vsako žico na obeh straneh.
6.3 Trifilarne transformatorske žice imajo že pospajkane priključke.

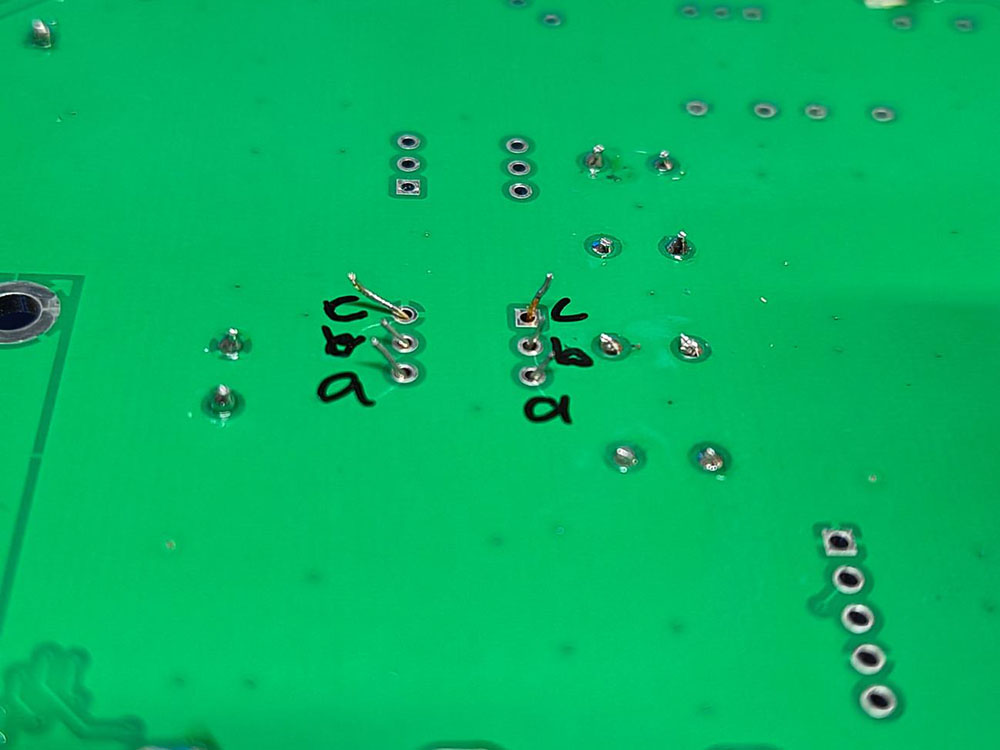

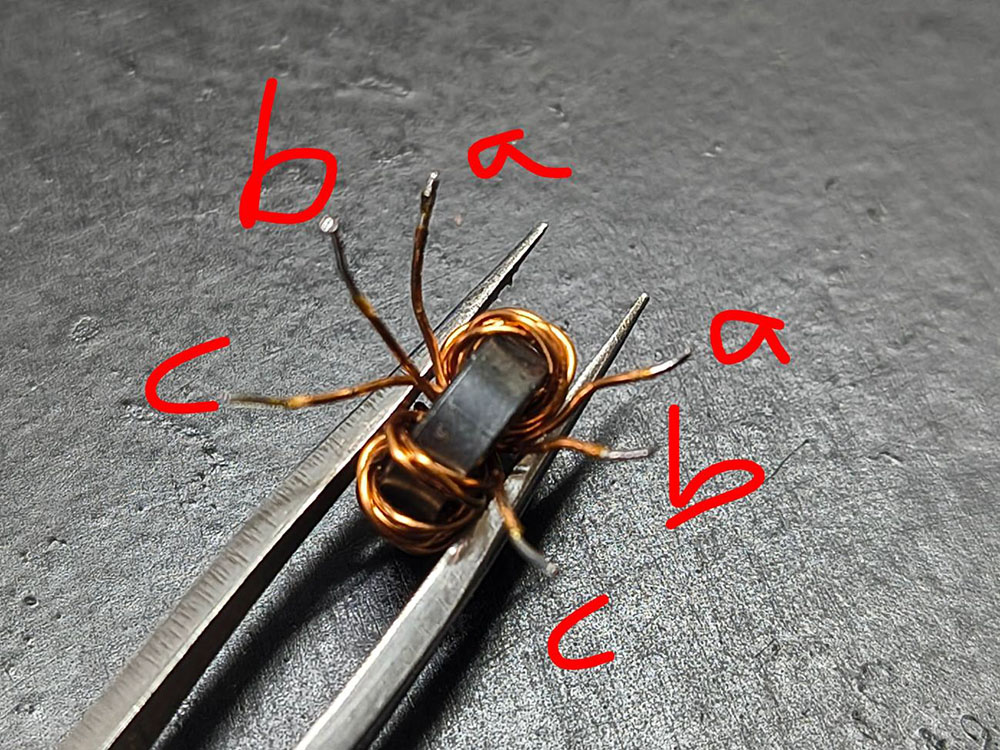

6.4 S pomočjo univerzalnega merilnega instrumenta ločite tri navitja transformatorja, kot je prikazano na sliki 17.
Upoštevajte, da morate žice ločiti tako, da:
Obstaja stik med a-a, b-b in c-c
Ni stika med a-b, b-c, c-a.
6.5 Transformator je treba vstaviti tako, da so žice a, b, c na konicah med seboj prekrižane. Lažje je, če so vodniki odrezani na 1,5 cm.
Glejte sliko 18.
6.6 Pazljivo vstavite navitja a-a, b-b in c-c v luknje, kot je prikazano na sliki 18. Za vstavljanje posameznih žic v luknje lahko uporabite pinceto.
6.7 Preverite, da je na drugi strani le pospajkan del vodnikov. Pogosta napaka je spajkanje nad lakiranim (izoliranim) delom žice. Izgleda, kot da je spajkano, vendar v resnici lak ohranja TIV izoliran od vodnikov transformatorja.
6.8 Zaključite spajkanje transformatorjev T1, T2 in T3.

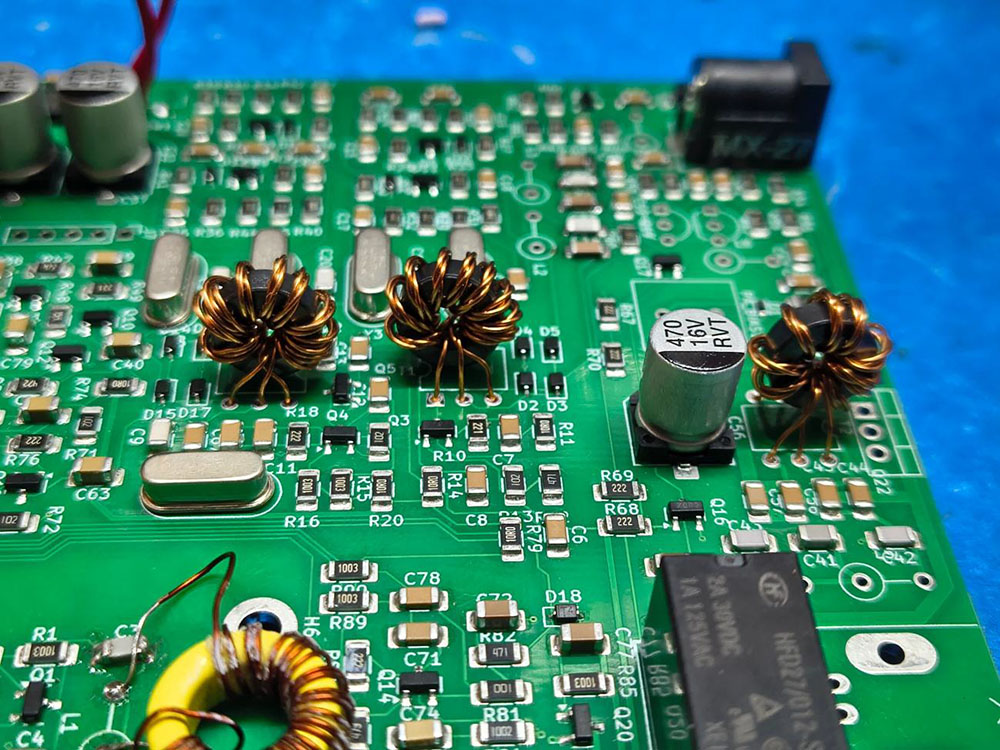

Sedaj mora plošča izgledati tako, kot vidite na sliki 19:
- RF pasovni filtri
Na manjše rumene toroide T30-6 moramo naviti dva L2 in L3. Vsaka induktivnost potrebuje 19 ovojev.
7.1 Za vsakega (L2 in L3) odrežite 30 cm dolgo lakirano žico. Navijte jo podobno kot ste navili L1. Ti so veliko lažji za navijanje, ker je dolžina žice manjša.
7.2 Pazite, da se ovoji ne prekrivajo, in jih tesno in gosto namestite drugega ob drugega. Ko bodo ovoji končani, bodo zavzeli skoraj celotno površino toroida.
7.3 Ko ste prevlekli vodnike s spajko, s univerzalnim merilnim instrumentom preverite, ali je med vodniki ustrezna prevodnost.

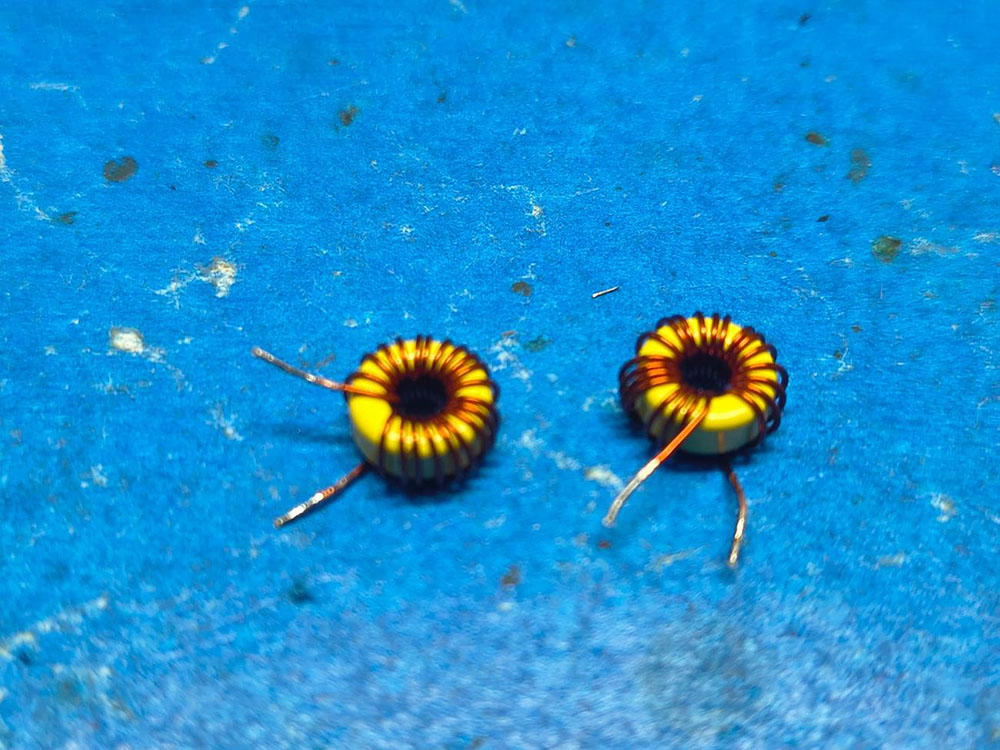

Na sliki 20 vidite izgled obeh tuljav, ko bosta pripravljeni za vgradnjo.

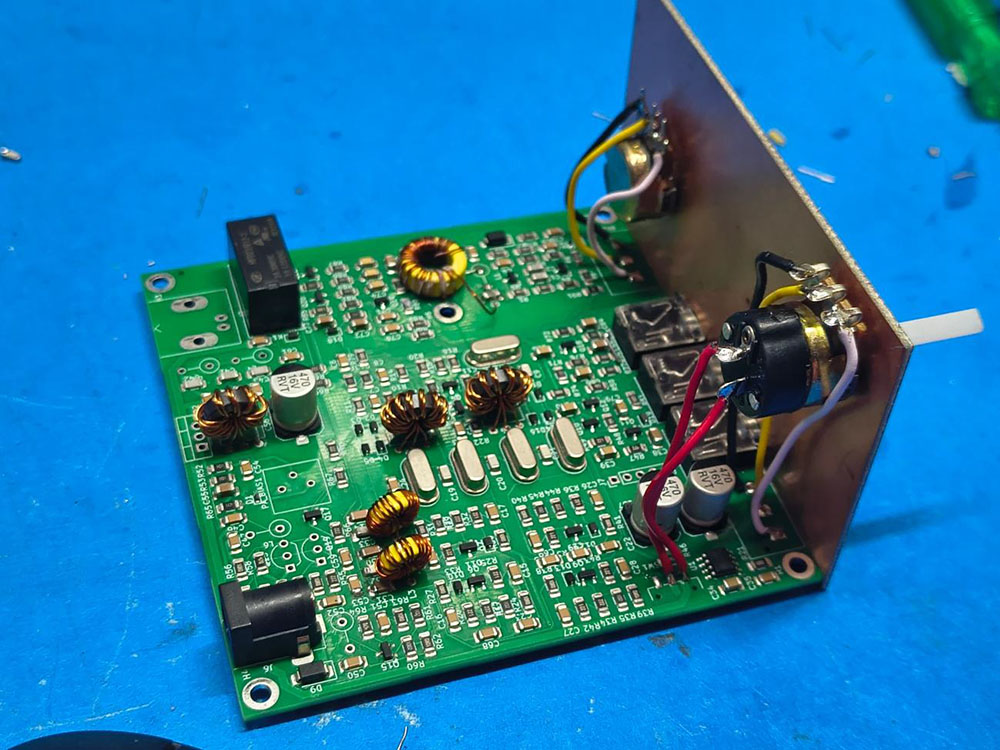

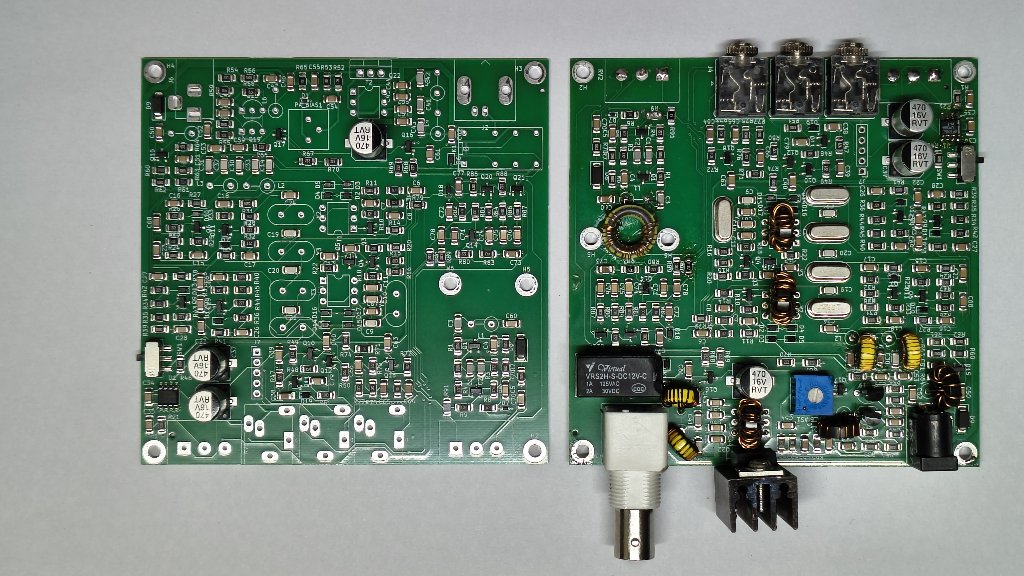

Ko sta nameščeni L2, L3, bo transiver izgledal tako, kot vidite na sliki 21
- Namestite BNC konektor
Naša postaja je skoraj končana. Preden lahko vklopimo postajo, moramo samo še prispajkati BNC konektor!
BNC konektor je enostaven za namestitev. Kot običajno pazite, da se priključki konektorja ne upognejo. - Testiranje sprejemnika
Sedaj smo pripravljeni za testiranje sprejemnika. Priključite anteno na BNC konektor in vklopite postajo. Poraba toka naj bi bila okoli 80 mA. Ko nastavljate frekvenco, lahko ugotovite aktivnost frekvenčnega pasu, če so na voljo aktivne postaje!
Če se sprejemnik zdi neuporaben, previdno ponovno preglejte in ponovno spajkajte komponente. Najpogosteje je problem v slabem spajkanju okoli lakirane žice tuljav ali transformatorskih žic. Lahko potipate okoli vezja, da preverite, ali je kje slab stik. - Oddajna stopnja
10.1 Odrežite dva 16 cm dolga kosa lakirane žice in navijte L6 in L7 po 10 zavojev na črni toroid FT37-43. Odstranite lak s koncev žice in jih pospajkajte.
10.2 Spajkajte L6 in L7.
10.3 Spajkajte Q19, Q13, PN2222A (alternativno je lahko bil skupaj z vašim kompletom priložen tudi 2N3905) skozi luknjo tranzistorjev. Njihova ravna stran je obrnjena stran od zadnjega roba plošče.
10.4 Spajkajte modri PA BIAS trimer. Ga zavrtite v smeri urinega kazalca.

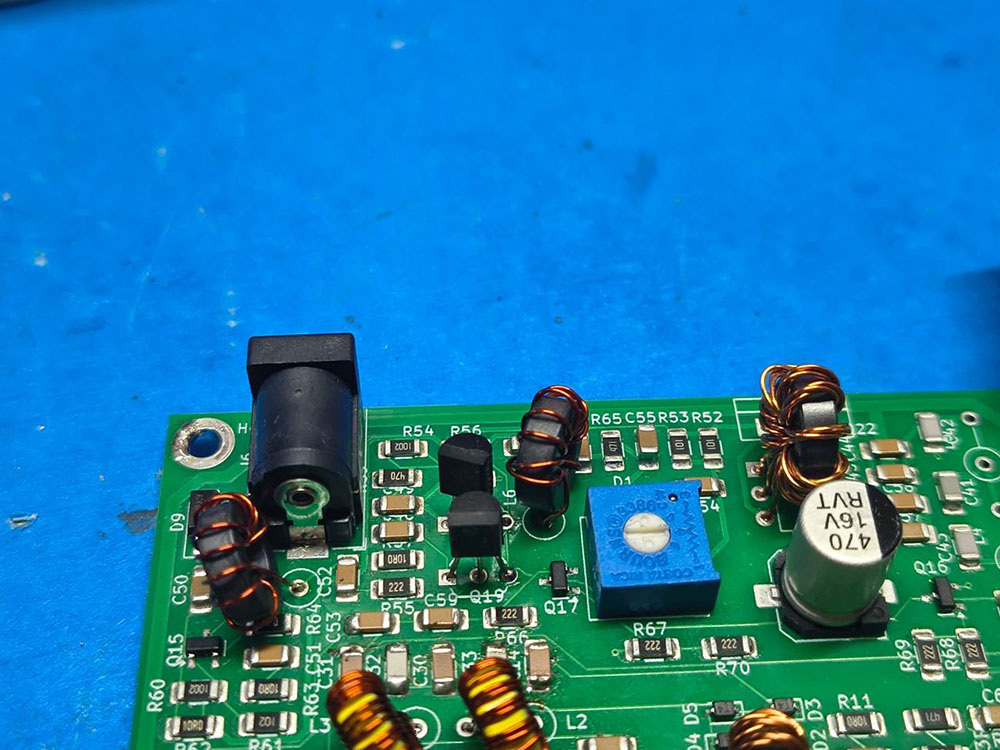

Po namestitvi teh komponent bo del plošče, ki upravlja z napajanjem, izgledal tako, kot vidite na sliki 22.
- Močnostni ojačevalnik
V stopnji močnostnega ojačevalnika morate namestiti IRF510 z hladilnikom in tuljavami izhodnega filtra oddajnika.
11.1 IRF510 pritrdite na hladilnik s priloženim vijakom M3. Vijak mora biti trdno privit, da se zagotovi ustrezno odvajanje toplote. Če ga privijete premočno, se lahko ohišje IRF510 poškoduje, zato bodite previdni!
11.2 IRF510 z nameščenim hladilnim telesom prispajkajte na tiskano vezje. Hladilno telo je treba namestiti na IRF510, preden ga prispajkate.
11.3 L4 in L5 imata nekoliko različne vrednosti. Namesto da navijete oba in poskušate prispajkati skupaj, je najbolje najprej naviti in prispajkati L4, nato pa L5.
11.4 Odrežite 25 cm kos lakirane žice in navijte 17 ovojev na enega od dveh rumenih toroidov T30-6. Odstranite lak in pospajkajte vodnike. Vstavite tuljavo v L5. To je tuljava pri robu plošče.
11.5 Odrežite še en 25 cm kos lakirane žice in navijte 19 ovojev na zadnji preostali rumeni toroid T30-6. Odstranite lak, pospajkajte vodnike in spajkajte v edino preostalo mesto za tuljavo na L4. (položaj stran od roba plošče).
S tem je sestavljanje postaje končano.
- Nastavitev mirovnega toka.
12.1 Na postajo priključite umetno breme ali ustrezno 7 MHz anteno.
12.2 Na srednji avdio priključek postaje priključite mikrofon. Konica konektorja je povezana na mikrofon, obroč na PTT, ovoj pa je skupna masa.
12.3 Trimer potenciometer PA_BIAS zavrtite v smeri urinega kazalca do konca.
12.4 Pritisnite PTT na mikrofonu. Ne govorite v mikrofon. Poraba toka naj bi bila okoli 170 mA.
12.5 Trimer PA BIAS počasi zavrtite v nasprotni smeri urinega kazalca, dokler stalni tok ne naraste na 350 mA.
12.6 Govorite jasno v mikrofon, podaljšujte samoglasnike, da povečate povprečno moč oddajnika. Poraba enosmernega toka naj se poveča na 0,6 A na vrhovih.
12.7 Priključite Morse taster v desno vtičnico. Ko pritisnete taster naj bi izmerili na umetnem bremenu izmerili 45 voltov od vrha do vrha. Poraba naj bi bila med 0,8 in 1 A, ko pritisnete na taster.
- Kalibracija gumba za nastavitev frekvence
LARCSet je analogna radijska postaja. Čeprav je enostavno dodati merilnik frekvence za odčitavanje nastavljene frekvence, je veliko enostavneje, da frekvence na številčnici označite s flomastrom. Tukaj je naš najljubši način za to.
Potrebovali boste dostop do druge radijske postaje, ki lahko oddaja CW na 7 MHz.
13.1 Nastavite drugi radio tako, da:
Priključite ga na anteno ali, še bolje, na umetno breme.
Nastavite ga na točno 7,000 MHz, način pa nastavite na CW.
13.2 Vtaknite majhen kos žice, dolg nekaj centimetrov, v anteno LARCSet. To bo zmanjšalo moč kalibrirnega signala iz drugega radia.
13.3 Pritisnite tipko CW na drugem radiu. Nastavite signal na LARCSet. Narišite črto na sprednji plošči, kjer je kazalec gumba za nastavljanje LARCSet na „00”.
13.4 Drugo postajo premaknite za 10 kHz na 7,010 MHz, pritisnite tipko CW na drugi postaji in nastavite signal na LARCSet, ponovno označite številčnico kot „10“.
13.5 Ponovite korak za vsakih 10 kHz na pasu.
13.6 Obstaja še veliko drugih načinov kalibriranja LARCSet. Resnično pomembno je, da ste ves čas prepričani, da ste znotraj radioamaterskih pasov.
Uporaba LARCSet postaje
LARCSet je res enostaven za uporabo in preprost. Za najboljši sprejem uporabite slušalke ali zunanji 8-ohmski zvočnik:
Uporabite ustrezno anteno. Čeprav se LARCSet ne bo pokvaril zaradi neprilagojenosti antene, bo glede na njegovo nizko RF moč vsak vat, ki pride iz antene, koristen.
SSB: V srednjo vtičnico na sprednji plošči priključite mikrofon. Potreben je 3,5 mm stereo priključek, pri čemer je mikrofon priključen med TIP in ohišjem, gumb PTT pa med obročem in ozemljitvijo.
CW: Odklopite mikrofon, če je že priključen na srednjo vtičnico, priključite Morse taster na skrajno desno vtičnico, pri čemer je tipka priključena med konico in ohišjem priključka. Pritisnite za oddajanje!
Povzeto po:
https://github.com/afarhan/larcset/
