Projekt GSM odpiralca dvoriščnih vrat je primeren za vse začetnike, ki so se šele podali v elektronske vode. Pri delu se boste spoznali z osnovnimi elektronskimi gradniki in njih funkcijami, rezultat dela pa bo praktičen in nadvse uporaben izdelek! Konec koncev, kdo pa pravi, da se preko klica odpira samo vrata – lahko tudi npr. prižgemo ogrevanje, klimatsko napravo …
Tako se je začelo …
Prijatelj je na hitro potreboval GSM modul, ki bi mu odpiral dvoriščna vrata, ko bi ga poklical z GSM telefona. Seveda ne sme odpreti vsakomur, ampak le tistim številkam, ki so vnesene kot »avtorizirane«.
Najprej sem razmišljal, da bi sam naredil modul z mikrokontrolerjem in enim od GSM modulov, ki se mi valjajo po predalih, a to bi zahtevalo vsaj nekaj dni časa, saj bi bilo potrebno zrisati vezje, narediti vezje in ga sciniti ter seveda spisati ustrezen program za mikrokontroler. Ko sem pri pospravljanju slučajno zagledal star Nokia telefon, me je prešinila ideja! Ta telefon (pa tudi večina drugih) omogoča ustvarjanje skupin uporabnikov in možno je določiti, da bo telefon zvonil samo, če ga pokliče nekdo iz številke, ki je shranjena v skupini. Bingo! Zvonec lahko uporabim kot vir proženja releja, ki bo dal ustrezen signal krmilni elektroniki dvoriščnih vrat.
Realizacija ideje!
Najprej sem seveda preveril, če telefon po precej letih neuporabe še deluje. Seveda deluje, a baterija je po tolikem času seveda popolnoma izpraznjena (in verjetno tudi uničena). Naslednji koraki so:
- Modificirati telefon tako, da je možen dostop do pinov zvočnika
- Predelati napajanje telefona tako, da se napaja iz 12-24 VDC napetosti in ne iz baterije
- Narediti vezje za aktiviranje releja preko signala telefonskega zvočnika
- Ustrezno “sprogramirati” telefon
- Modifikacija telefona – dostop do pinov zvočnika
Najprej sem telefon razstavil (na Youtube portalu je mnogo posnetkov, kako odpreti posamezen model telefona – toplo priporočam ogled pred odpiranjem, saj so nekateri telefoni res zagamano sestavljeni!) do faze, kjer se ohišje loči od telefona.

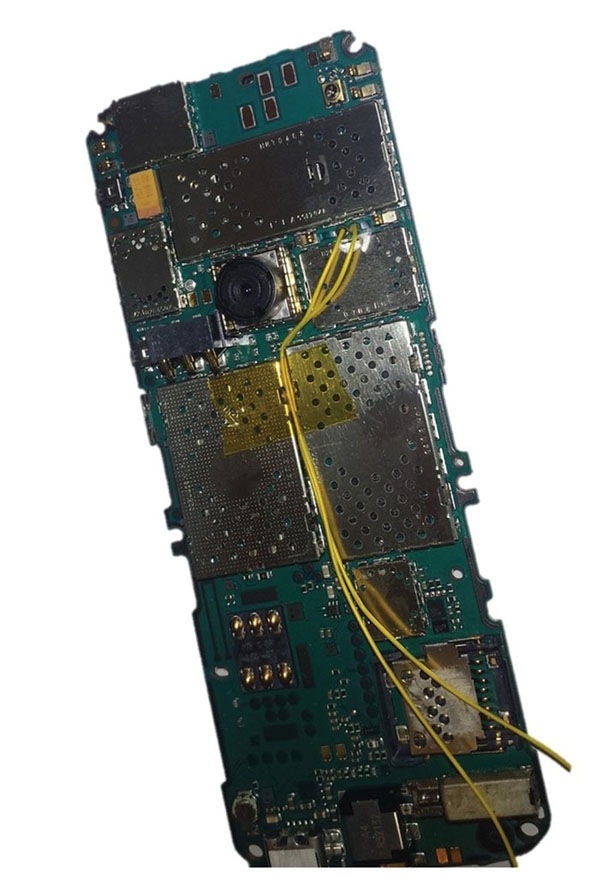

Poiščemo zvočnik, ki je običajno na zadnjem delu telefona, nemalokrat ločen od vezja telefona in nanj povezan le preko dveh zlatih vzmetnih kontaktov. Zvočnik odstranimo, na zlata kontakta, kamor je prej nalegal zvočnik, pa zacinimo dve tanki žički, ki ju nato speljemo iz telefona v prostor za baterijo. Po tej operaciji lahko telefon sestavimo nazaj, ne bo pa škodilo, če pred zapiranjem še spihamo prah in očistimo LCD zaslon ter prozorno steklo zaslona.

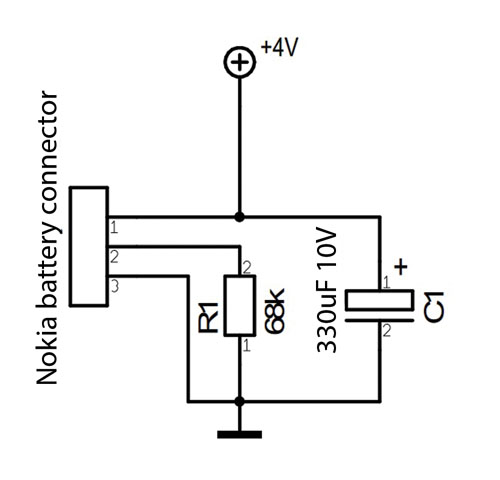

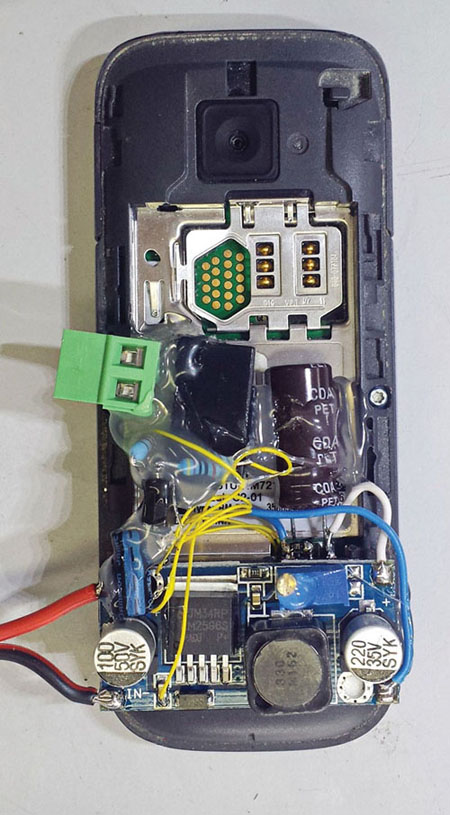

Litijev akumulator, ki se običajno uporablja za napajanje mobilnih telefonov, ima delovno napetost nekje med 4,1 in 3,3 V. Ker običajno napajamo krmilno elektroniko z napetostjo 12 ali 24 V, moramo poskrbeti za ustrezno znižanje napetosti. Uporabil sem kar sestavljen stikalni napajalnik na osnovi LM2596, ki sem ga za par dolarjev kupil preko eBaya. Modul ima nastavljivo nastavljivo izhodno napetost, ki sem jo nastavil na 4,0 V. Z uporabo takšnega stikalnega napajalnika je lahko vhodna napetost v širokem območju med 8 in 35 VDC, izgube (in s tem gretje) pa je zelo majhne. Alternativna metoda bi bila izgradnja linearnega napajalnika na osnovi LM317 ali podobnega elementa.
GSM odpiralec vrat
