Svet Elektronike je objavil zanimivo nadaljevanko Siniše Tasiæa, YU1LM o programsko nastavljivem radiu. Elegantna rešitev vhodne stopnje z Don Tayloe, N7VE digitalnim kvadratnim mešalnikom, krmiljenim na štirikratni delovni frekvenci (QSD). Sledi dvojni nizkošumni operacijski ojačevalnik (I/Q OPA) do linijskega stereovhoda v zvočno kartico računalnika.
Zapleti nastanejo pri izvedbi referenčnega oscilatorja za več radioamaterskih kratkovalovnih območij. Na razpolago so specializirana integrirana vezja SI570. Bolj univerzalni direktni digitalni sintetizatorji (DDS) imajo žal na izhodu diskretne brke na nezaželenih frekvencah in niso najbolj primerni za direktno poganjanje sprejemnika. Pomaga fazna zanka (PLL) po odlični rešitvi Aleksanda Stareta, S54S, ex S57NAN. Druga možnost je nizkopasovni filter in veliko ojačenje za pretvorbo sinusnih signalov v pravokotne. Takšen pristop je izbral Gerald Youngblood, K5SDR v prvem radioamaterskem komercialno uspešnem SDR F-1000 z AD8594 I/Q DDS.

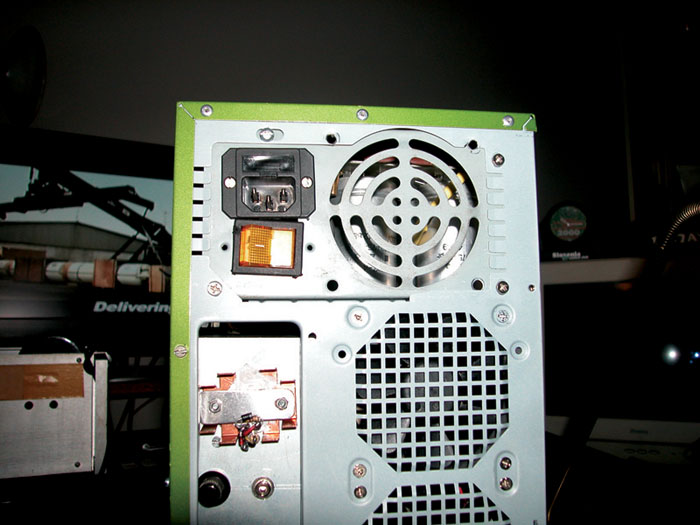

Jaz sem potreboval SDR za telegrafijo (CW) na radioamaterskih kratkovalovnih tekmovalnih območjih (slika 1). Odličen program za dekodiranje vseh CW signalov v pasovnem območju sprejemnika CW Skimmer je napisal Alex, VE3NEA. Pri prijatelju Tasi, YU1LM sem v Beogradu kupil narejen prototip DR2A sprejemnika. Pet KV območij so lihi harmoniki od 3,5 MHz, najnižje se začne na 1,8 MHz. Najvišja štirikratna frekvenca območja 28 MHz znaša 112 MHz, kar tudi ustreza sedmemu harmoniku od okroglih 16 MHz. Prvi BFY-90 kristalni oscilator (XO) ima v kolektorju dve 120 nH dušilki s 15 pF kondenzatorji in 1 pF povezavo. Drugi BFY-90 dodatno ojači 112 MHz harmonik in poganja tri 74F74 digitalne delilnike. Četrta polovica flip-flopa je vezana kot inverter za dodatni XO na standardnih 7372,8 kHz za potrebe 160 m območja. …

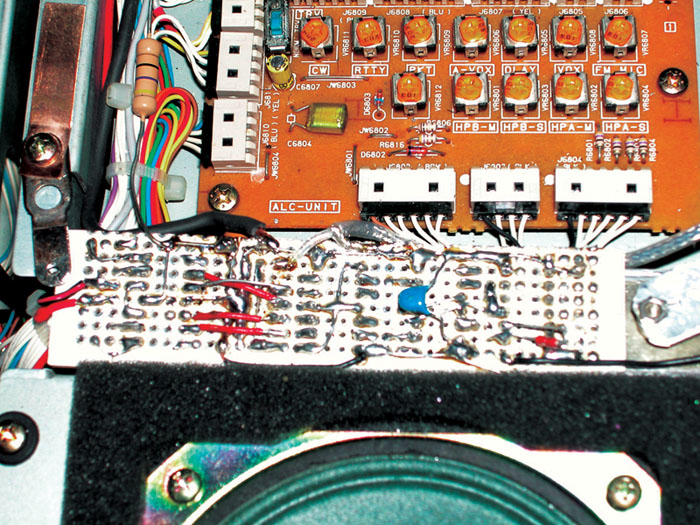

Medfrekvenčni programsko nastavljiv radio (IF SDR)
