Monolithicpower
MP1653N je popolnoma integriran, visokofrekvenčni, sinhroni, izhodni, stikalni pretvornik navzdol z vgrajenimi močnostnimi MOSFET-i.
Čip ponuja zelo kompaktno rešitev, ki lahko doseže do 3 A neprekinjenega izhodnega toka (IOUT) z odlično regulacijo obremenitve in napetosti v širokem razponu vhodne napetosti (VIN). MP1653N uporablja sinhroni način za višjo učinkovitost v celotnem območju obremenitve IOUT.
Delovanje z nadzorom konstantnega časa vklopa (COT) zagotavlja zelo hiter prehodni odziv, enostavno zasnovo zanke in zelo natančno regulacijo izhoda.
Popolne zaščitne funkcije vključujejo zaščito pred kratkim stikom (SCP), zaščito pred prenapetostjo (OCP), zaščito pred podnapetostjo (UVP) in termično zaustavitev.

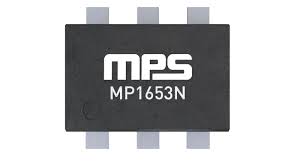

MP1653N zahteva minimalno število takoj dostopnih standardnih zunanjih komponent in je na voljo v prostorsko varčnem ohišju SOT563 (1,6 mm x 1,6 mm).
Ključne lastnosti
Širok razpon vhodne napetosti (VIN) od 4,5 V do 16 V
Izhodni tok (IOUT) 3 A
Notranji MOSFET-i z nizko upornostjo (RDS(ON)) 58 mΩ/32 mΩ
110μA tok mirovanja (IQ)
0,6V do 8V izhodna napetost (VOUT)
±1% natančnost povratne zanke (FB) pri sobni temperaturi
±1,5% natančnost FB v celotnem temperaturnem območju
1,1 MHz preklopna frekvenca (fSW)
Način varčevanja z energijo (PSM) za visoko učinkovitost pri majhni obremenitvi
Odlična zmogljivost pri prehodnih obremenitvah
Prednastavljen zagon
Omogočanje (EN) zaporedja napajanja
Zaščita pred prenapetostjo (OCP) in način Hiccup
Termična zaščita
Na voljo v ohišju SOT563 (1,6 mm x 1,6 mm)
Optimizirana zmogljivost

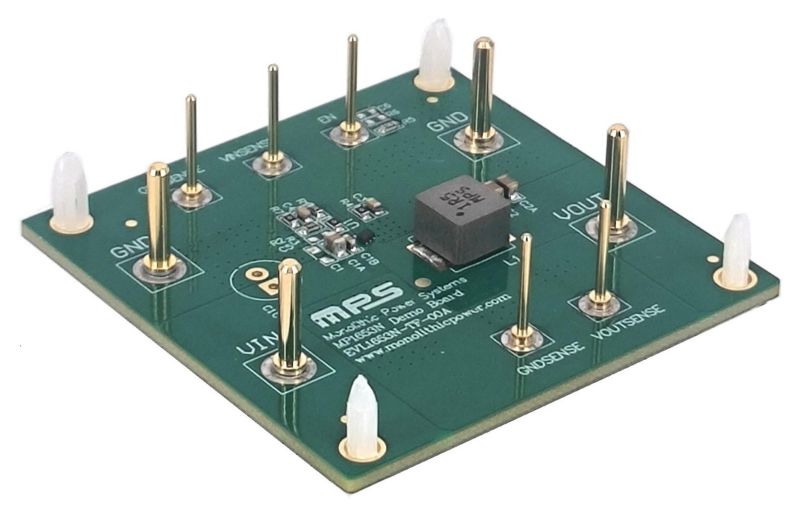

Na voljo je tudi razvojna plošča EVL1653N-TF-00A.
Čipi so že v prodaji. MPS v Sloveniji zastopa podjetje IC elektronika.
Vir:
https://www.monolithicpower.com/en/mp1653n.html
