Predstavljamo izboljšane modularne RF-instrumente za 6,6 GHz

Novi RF-način s seznamom in umirjanje v 300 mikrosekundah bistveno izboljšata hitrost meritev

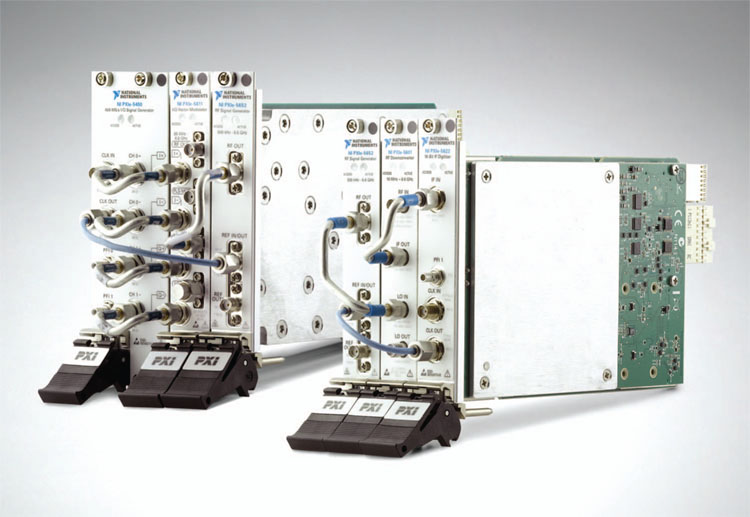

Družba National Instruments (Nasdaq: NATI) je danes predstavila dva nova modularna RF-instrumenta na vodilu PXI Express za avtomatizirano preizkušanje brezžičnih naprav. Vektorski signalni analizator NI PXIe-5663E za 6,6 GHz in vektorski signalni generator NI PXIe-5673E za 6,6 GHz bistveno izboljšata čase avtomatiziranih preizkusov za široko paleto naprav, ki uporabljajo najnovejše brezžične standarde, med drugim WLAN, WiMAX in GSM/EDGE/WCDMA. Novi RF-način seznama prinaša funkcijo determinističnih zaporedij moči in frekvence, s katero lahko načrtovalci hitreje spreminjajo konfiguracijske nastavitve med preizkusom. Nov je tudi način povratne znake s široko pasovno širino, ki še dodatno izboljša hitrost meritev, saj čas umirjanja lokalnega oscilatorja skrajša na 300 mikrosekund ali manj.

»Novi RF-instrumenti kažejo našo stalno zavezanost rešitvam, s katerimi lahko preizkuševalci prihranijo denar s krajšanjem časov preizkusov,« je povedal Eric Starkloff, podpredsednik za trženje preizkusnih izdelkov pri družbi National Instruments. »Povečana zmogljivost naših izboljšanih RF-instrumentov za 6,6 GHz neposredno zadovoljuje potrebo po hitrejšem izvajanju avtomatiziranih RF-preizkusov pri velikoserijski proizvodnji v primerjavi s tradicionalnimi rešitvami.«

Uporaba RF-načina s seznamom načrtovalcem omogoča, da novi vektorski signalni generator in analizator NI za 6,6 GHz ter vodilo PXI Express hitro in v determinističnih intervalih preklapljajo z vnaprej programiranim seznamom RF-nastavitev, ki vključujejo frekvenco in moč. RF-način seznama omogoča tudi točnejše merjenje moči, saj lahko načrtovalci optimizirajo vhodno referenčno raven vektorskega signalnega analizatorja NI PXIe-5663E.

V načinu povratne zanke s široko pasovno širino se novi vektorski signalni generatorji in analizatorji umirijo na centralno frekvenco bistveno hitreje kot pri številnih tradicionalnih RF-instrumentih. Časi umirjanja za frekvence od 800 do 1.950 MHz tipično dosegajo vrednosti od 300 do 400 mikrosekund. Hitrejše umirjanje pomeni, da lahko načrtovalci bistveno skrajšajo skupni čas meritve pri avtomatiziranem RF-preizkušanju.

Izboljšana RF-ponudba instrumentov družbe NI za 6,6 GHz na vodilu PXI Express temelji na programsko določeni platformi NI za preizkušanje, ki vključuje standardne industrijske tehnologije osebnih računalnikov, kot so večjedrni procesorji in povezovanje z instrumentnimi vodili PCI Express. Koncept modularnih programsko določenih RF-instrumentov NI na vodilu PXI načrtovalcem pomaga, da programsko opremo za grafično načrtovanje sistemov NI LabVIEW uporabijo za določanje merilnih algoritmov za preizkušanje različnih brezžičnih naprav s 5- do 10-krat večjo hitrostjo kot pri tradicionalnih RF-instrumentih.

Za več informacij o izboljšanih modularnih instrumentih PXI za 6,6 GHz obiščite www.ni.com/rf/platform.
